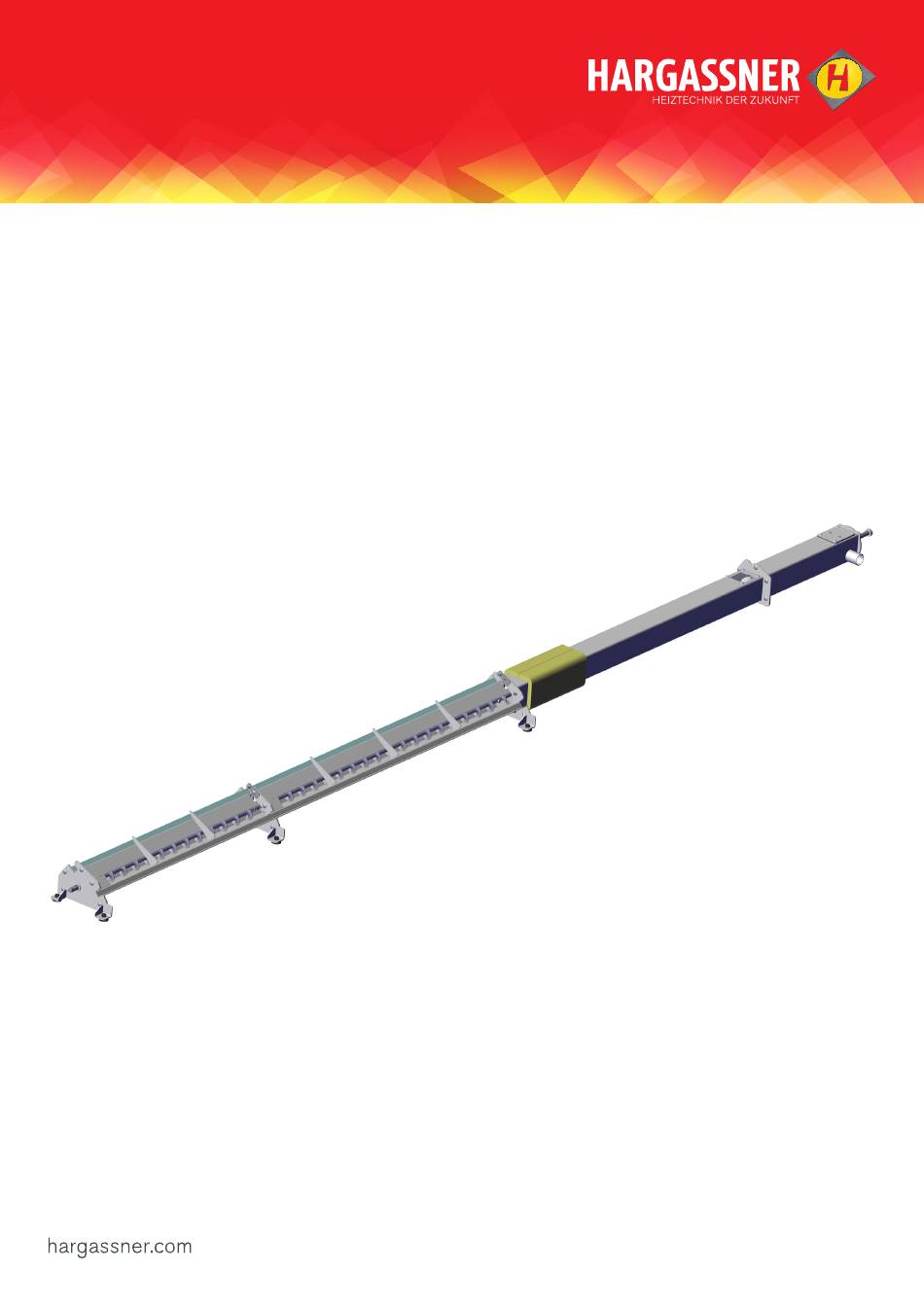

- Seite 1 MONTAGEANLEITUNG PELLETS- RAUMAUSTRAGUNGSSCHNECKE RAS.3 - V09 11/2022 11058029...
-
Seite 2: Inhaltsverzeichnis
10.4 Verlegen von Pellets-Stahlrohren 4 Einbaumaße Raumaustragung mit 10.5 Zubehör für Pelletsschläuche und Pellets-Stahlrohre Saugschnecke RAS.3 Anhang Raumaustragung mit einer Saugschnecke RAS.3 Raumaustragung mit zwei Saugschnecken RAS.3 1 + 2 Typeneinteilung RAS.3 Abmessungen der Einlauftröge Abmessungen der Verlängerungen Abmessungen des Kopfteils 5 Lieferumfang... - Seite 3 VORWORT Sehr geehrter Kunde! sie haben sich für ein innovatives Qualitätsprodukt aus unse- rem haus entschieden. Das Produkt der hargassner Ges mbh ist am neuesten stand der technik gefertigt. Wir freuen uns über Ihre entscheidung und garantieren Ihnen, ein zuverlässi- ges Qualitätsprodukt als ihr eigen betrachten zu können.
-
Seite 4: Allgemeines
• arbeiten an der elektrik und bauliche Maßnahmen für den Die automatische Pellets-raumaustragung mit saugschnecke Brandschutz nur von autorisiertem Personal durchführen ras.3 automatische Umschalteinheit aUP dient ausschließlich lassen zur Beförderung von holz-Pellets in genormter Qualität en IsO 17225-2. GEFAHR Arbeiten an der Steuerung Berühren von spannungsführenden Klemmen kann zum... -
Seite 5: Saugschnecke Ras
4 Einbaumaße Raumaustragung mit Saugschnecke RAS.3 4.1 Raumaustragung mit einer Saugschnecke RAS.3 35° Pos. Benennung Anmerkung hinweis Schrägboden mit glatter Oberfläche aus Mehrschichtplatten oder Brettern (stärke 27 mm) herstellen. Mauerdurchbruch mit schallschutz ca. 250 x 250 mm (B x h) -
Seite 6: Raumaustragung Mit Zwei Saugschnecken Ras.3 1
4.2 Raumaustragung mit zwei Saugschnecken RAS.3 1 + 2 35° 35° Pos. Benennung Anmerkung Breite lagerraum Breite lagerraum / 2 Breite lagerraum / 4... -
Seite 7: Typeneinteilung Ras
4.3 Typeneinteilung RAS.3 Lagerraum-Längen alle Maße in mm... -
Seite 8: Abmessungen Der Einlauftröge
4.4 Abmessungen der Einlauftröge alle Maße in mm Pos. Benennung Anmerkung ansicht seitenansicht Variante einlauftrog 1100 Variante einlauftrog 1600... -
Seite 9: Abmessungen Der Verlängerungen
4.5 Abmessungen der Verlängerungen 168.5 alle Maße in mm... -
Seite 10: Abmessungen Des Kopfteils
4.6 Abmessungen des Kopfteils Ø 140 alle Maße in mm Benennung Abmessung einlauftrog max. 8 m 1100 / 1600 mm Verlängerung max. 1,6 m 515 / 1100 / 1600 mm Kopfteil 600 mm Getriebemotor ≤ 5 m Lagerraum 0,25 kW / 35 U/min elektrischer anschluss 230 V ac / 50 hz / 3,15 a Getriebemotor >... -
Seite 11: Lieferumfang
5 Lieferumfang Pos. Benennung Pos. Benennung Kopf (gesamt) einlauftrog (je nach ausführung) Kopftrog einlauftrog-trog Kopfschnecke einlauftrogschnecke Verlängerung (je nach ausführung) Getriebemotor Verlängerungstrog lagerplatte Verlängerungstrogschnecke schallschutz Mauerdurchbruch inkl. schraubenpakete (Kopf, tröge) -
Seite 12: Transport
ˆ anlage auf transportschäden untersuchen ˆ lieferung auf Vollständigkeit prüfen Unvollständigkeit der lieferung sofort schriftlich festhalten und Bericht an die hargassner Ges mbh senden Transportschäden sofort schriftlich festhalten, fotografieren und Bericht an die hargassner Ges mbh senden liegt ein Verschulden des transportunternehmens vor,... -
Seite 13: Montage Der Raumaustragung Mit
7 Montage der Raumaustra- gung mit Saugschnecke (RAS.3) ˆ schneckenende durch das troglager stecken und mit der Mit der Montage im lagerraum beginnen zuvor montierten schnecke verschrauben schnecken der einlauftröge, Verlängerungströge und • schraube M8x35 und Mutter M8 des Kopfteiles nicht vertauschen (schnecken haben eine max. -
Seite 14: Montieren Des Verlängerungstrogs
7.2 Montieren des Verlängerungs- 7.3 Kopfteil Endmontage trogs ˆ zum Verschrauben der Verlängerungstrogschnecken den Wartungsdeckel am Verlängerungstrog demontieren ˆ Verlängerungstrogschnecken zusammenstecken und durch die Wartungsöffnung miteinander verschrauben • schraube M8x35 und Mutter M8 max. 35 nm ˆ zum Verschrauben der schnecken den Wartungsdeckel am Verlängerungstrog demontieren ˆ... -
Seite 15: Montieren Des Getriebemotors
7.4 Montieren des Getriebemotors Querschnitt Befestigung ˆ schottblech (zweiteilig) zwischen Kopfteil und Freilauf- kupplung aufstecken 8 Ausführung des Lager- ˆ Passfeder in die nut der Motorwelle einlegen ˆ Getriebemotor auf Motorwelle schieben und mit Kopfteil raumes verschrauben • 4 Muttern M8 ˆ... - Seite 16 ˆ schallschutzmatte am trog, der durch den Mauerdurch- bruch führt, anbringen ˆ Brandbeständigkeit (F90) beim Mauerdurchbruch herstellen abdeckung mit stahlblech mindestens 1,5 mm abdeckung mit feuerfesten Platten mindestens 8 mm zum Befestigen stahldübel verwenden ˆ Pelletsschläuche montieren Ö...
-
Seite 17: Elektrische Installation
• arbeiten an der elektrik nur von autorisiertem Personal Lagerraum ab 5,5 m bis 8 m durchführen lassen Nano-PK Motorstecker 9.2 Motor Raumaustragung (RAS.3) 400V ac DRM-Platine anschließen 307 308 N Je nach Kessel und lagerraumlänge ist ein 230V ac oder 400V ac Motor anzuschließen. - Seite 18 Kabel (blaues Flachkabel) Schalter: S1 = abschlusswiderstände auf ON (wenn letzter BUs-teilnehmer) Bei Raumaustragung RAS.3 > 5 m S3 = adresswahlschalter auf 2 achtung: Änderung von S3 wird erst nach netz Aus / Ein wirksam Die netzzuleitung (3 x 400 V ac) muss bauseits hergestellt...
-
Seite 19: Umschalteinheit (Aup) Und Zwei Raumaustragungen (Ras.3)
9.2.4 Umschalteinheit (aUP) und zwei raumaustra- nur 230 V AC Ausführung möglich (Lagerraum ≤ 5 m). gungen (ras.3) Der anschluss der aUP ist in der dazugehörigen anleitung AUE-Zusatzplatine (I/O 32.6) bei Classic ausführlich beschrieben. ˆ Versorgungsspannung der saugschnecken (RAS 1 und 2) herstellen •... -
Seite 20: Montagehinweise Für Pelletsschläuche Und Pellets-Stahl- Rohre
10 Montagehinweise für Pellets- Pos. Bezeichnung schläuche und Pellets-Stahl- Kupferdraht schlauch rohre schlauchschelle stutzen ACHTUNG Durch den transport der Pellets in den schläuchen entsteht Beschädigungen der Anlage durch falsche Verle- elektrostatische Aufladung. gung der Pelletsschläuche ˆ Pellets-saugschlauch und retourluftschlauch bei jeder Befestigung am stutzen erden (auf beiden enden) •... -
Seite 21: Umschalteinheit (Aup)
• Verlegeradius von mindestens 30 cm über die gesamte schlauchlänge nicht unterschreiten (Kontrolle der radien Pos. Bezeichnung mit beigelegter schablone) oder richtungswechsel mit 90°-stahlrohrbögen ausführen hargassner Pelletsanlage • schläuche mit rohrschellen gegen Verschieben sichern r > 30 cm oder 90°-stahlrohrbogen Pellets-saugschlauch retourluftschlauch... -
Seite 22: Keine Schlaufenbildung Bei Den Pellets-Saugschläuchen
30 m lang sein, wenn die Förder- schnecke in den serviceeinstellungen getaktet wird. Bei längeren oder höheren transportwegen unbedingt rück- sprache mit der hargassner Ges mbh halten ˆ Die rohrkupplung (3) über die Manschette positionieren Bei der Verwendung der Punktabsaugungen (raPs, GWt) ˆ... -
Seite 23: Keine Schlaufenbildung Bei Den Pellets-Stahlrohren
ˆ zum Verlängern des retourluftschlauches beide schlau- längeren oder höheren transportwegen unbedingt rück- chenden auf ein Metallrohr (1) stecken, erden und mit sprache mit der hargassner Ges mbh halten schlauchklemmen befestigen Bei der Verwendung der Punktabsaugungen (raPs, GWt) 10.5.2 Wandbefestigungselemente fallen die Pellets im saugrohr zurück nach unten, sobald... -
Seite 24: Anhang
Diese anleitung ist vertraulich zu behandeln. sie ist ausschließ- die hargassner Ges mbh nicht. Die große erfahrung der har- lich zur Verwendung durch befugte Personen bestimmt. Die gassner Ges mbh sowie modernste Produktionsverfahren und Überlassung an Dritte ist verboten und verpflichtet zum Scha-... - Seite 25 Notizen...
