Contest VBAR-50RGBL Bedienungsanleitung Seite 85

VBAR-RGBL - IP66 architectonische projectoren met 12/24 RGBL leds van 50/100 W

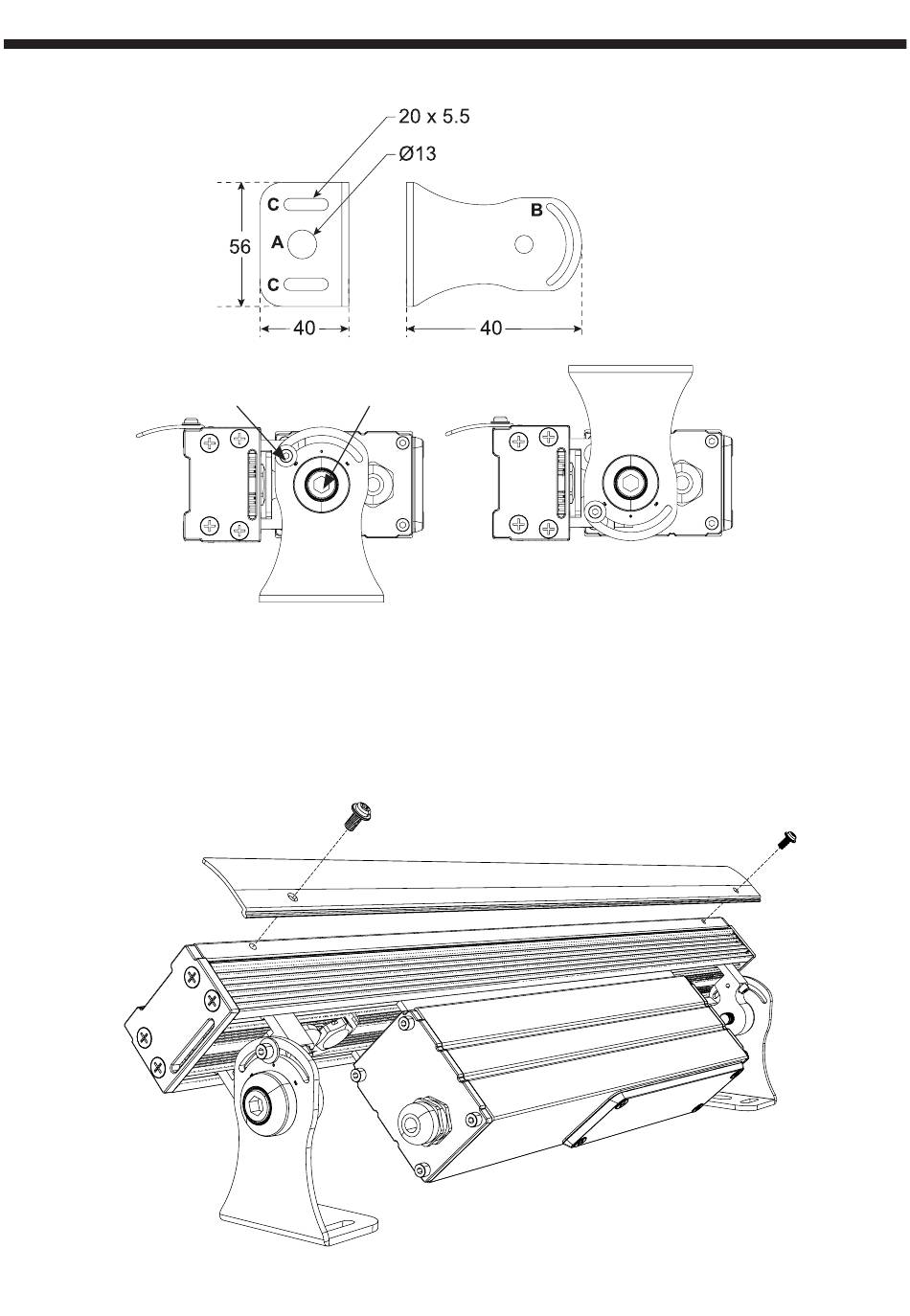

4 - De beugel bevestigen en de projector oriënteren
De projector kan op een geschikt plat oppervlak worden bevestigd met behulp van drie bevestigingspunten A C C. Inkeping B vergrendelt de
projector in panrotatie over 180°, afhankelijk van de positie van de borgschroef.
Tijdelijk bevestigen is mogelijk met behulp van twee klemmen die door de externe gaten A worden bevestigd.
Om de kantelhoek van uw armatuur in te stellen, draait u de centrale schroef en de borgschroef los met een inbussleutel van respectievelijk
6 mm en 2,5 mm.
5 - Spoilermontage
Borgschroef Centrale schroef
De antireflectiespoiler wordt meegeleverd in
de verpakking van het apparaat. U kunt deze
bevestigen met behulp van 4 schroeven aan
de voorkant van de projector.
Nederlands
Pagina 85
