51 47
49
Bild 6
31
31a/b
31c
Bild 7
52
31 53 1
Bild 8
54
Bild 9
48 51
51 31
50
50

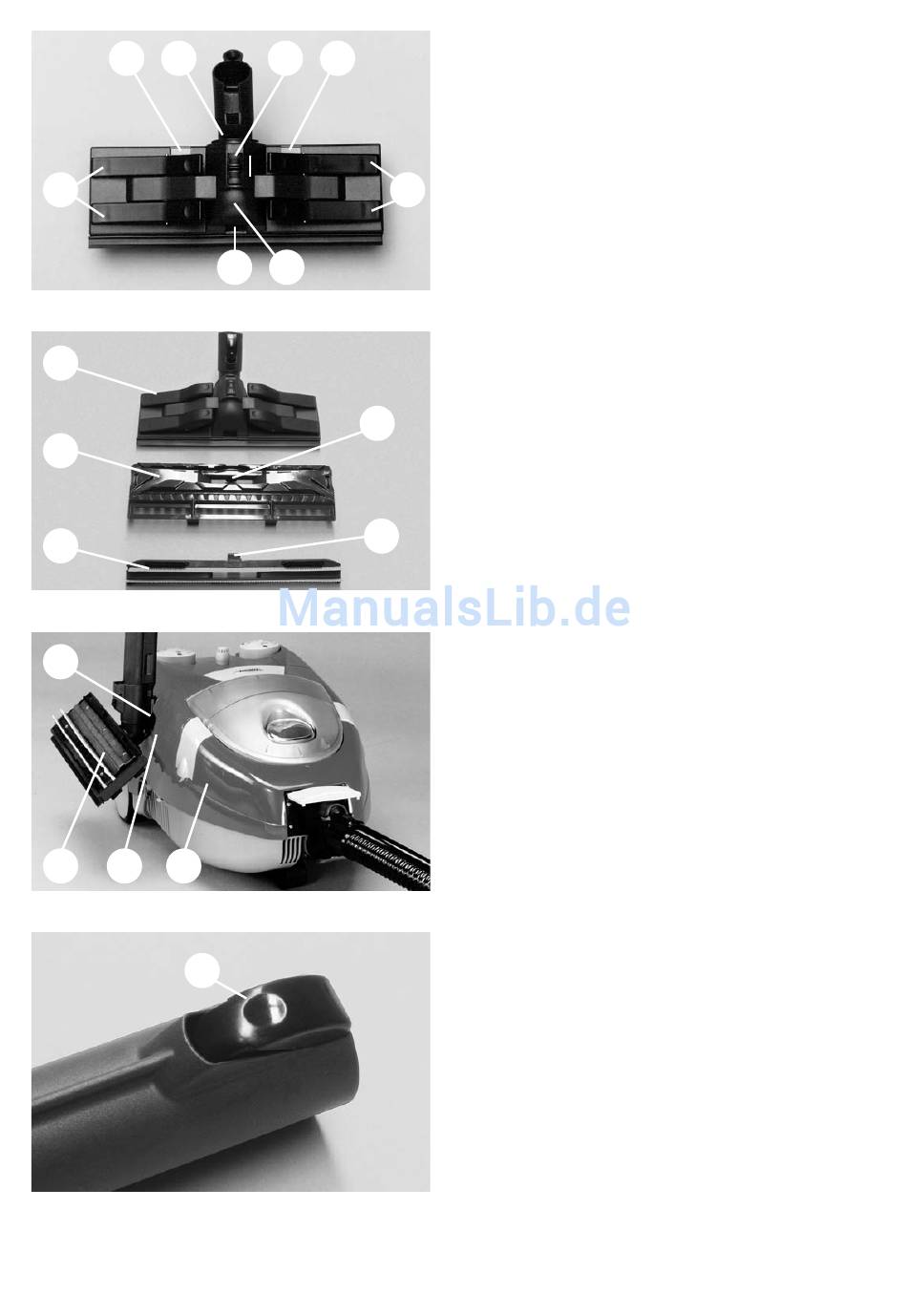

4.7 Die Rechteckdüse 31 (Bild 6) kann direkt oder mit-
tels Verlängerungsrohren 28 (Bild 1) an den Sicher-
heitshandgriff 24 (Bild 2) aufgesteckt werden. Das
dreh bare Gelenk 47 (Bild 6) der Rechteckdüse kann
mit der Verriegelung 48 (Bild 6) festgestellt werden.
Die Rechteckdüse 31 ist je nach verwendetem Ein-
satzteil für die Dampfdruckreinigung und / oder zum
Saugen geeignet.
49
Der Gleiteinsatz 31a/b (Bild 7) ist zum Saugen von
trocke nem Schmutz auf harten Flächen geeignet.
Mit dem Gleiteinsatz 31a/b (Bild 7) können Teppiche,
Teppichböden etc. abgesaugt und Dampfdruck
gereinigt werden. Für spezielle Zwecke kann zusätz-
lich ein Reini gungstuch über den Gleiteinsatz 31a/b
gespannt und mit den Klammern 49 fixiert werden
(Bild 7).
Der Gummilippeneinsatz 31c (Bild 7) wird verwendet,
um von harten Flächen (Fliesenböden etc.) flüssigen
Schmutz abzusaugen. Gleichzeitige Dampfdruck-
reini gung ist möglich.
4.8 Zum Montieren der Einsatzteile 31a/b u. 31c die
Arretierungen 50 der Einsatzteile in die Öffnungen
51 der Rechteckdüse 31 (Bild 6) einstecken und den
Ein satz in die Rechteckdüse drücken bis die Arre tie-
run gen 50 einrasten (Bild 7).
4.9 Zum Demontieren der Einsatzteile 31a/b u. 31c auf
die Arretierungen 50 drücken bis diese herausrasten,
Einsatz nach unten herausnehmen (Bild 7).
4.10 Die Rechteckdüse 31 kann während Arbeitsunter-
brechungen mit dem Halter 52 in die Aufnahme 53
am Gehäuse 1 eingehängt werden (Bild 8).
Achtung!
Die Aufnahme 53 dient ausschließlich zur Aufbewah-
rung der Rechteckdüse 31 (ist nicht zum Ziehen des
Gerätes geeignet, Belastungen vermeiden).
Tipp: Um zu verhindern, dass flüssiger Schmutz
aus der Rechteckdüse tropft, kann diese um 180°
nach oben gedreht werden. Die Saugfunktion erst
abschalten, nachdem die Rechteckdüse nach oben
gedreht wurde (Bild 8).
4.11 Zum Lösen der Steckverbindungen den Arretier knopf
54 drücken und gleichzeitig Steckverbin dungen
auseinanderziehen (Bild 9).
- 8 -
