6.2 Herstellung Lehne und Sitz

6.2.1 Vom Zuschnitt 1 x 70 x 100 mm die Lehne (2a) 1 x 70 x 30 mm ablängen, Bohrungen anreißen, bohren und entgraten.
Ecken abrunden.

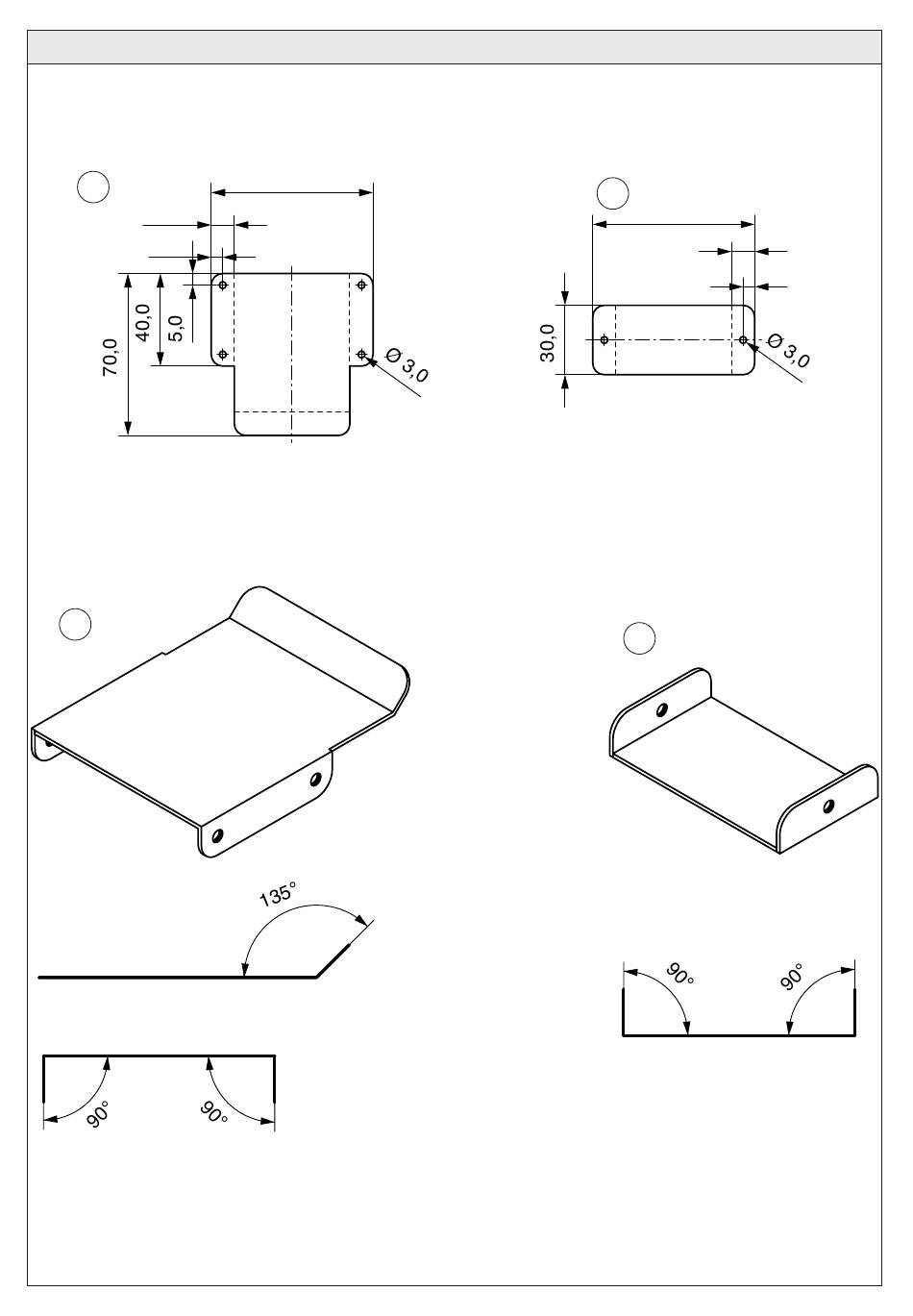

Aus dem Reststück 1 x 70 x 70 mm nach Zeichnung die Sitzfläche (2b) ausschneiden, Bohrungen anreißen, bohren
und entgraten. Ecken abrunden.
2b
10,0
5,0
6.2.2 Biegekanten nach Zeichnungen (gestrichelte Linien) auf die Zuschnitte (2a/2b) übertragen.
6.2.3 Lehne (2a) und Sitzfläche (2b) nach Vorgabe biegen.
Hinweis:
Schutzbacken verwenden!
2b
D103476#1
70,0
2a
70,0
10,0
5,0
2a
