1 0 3 . 2 3 6

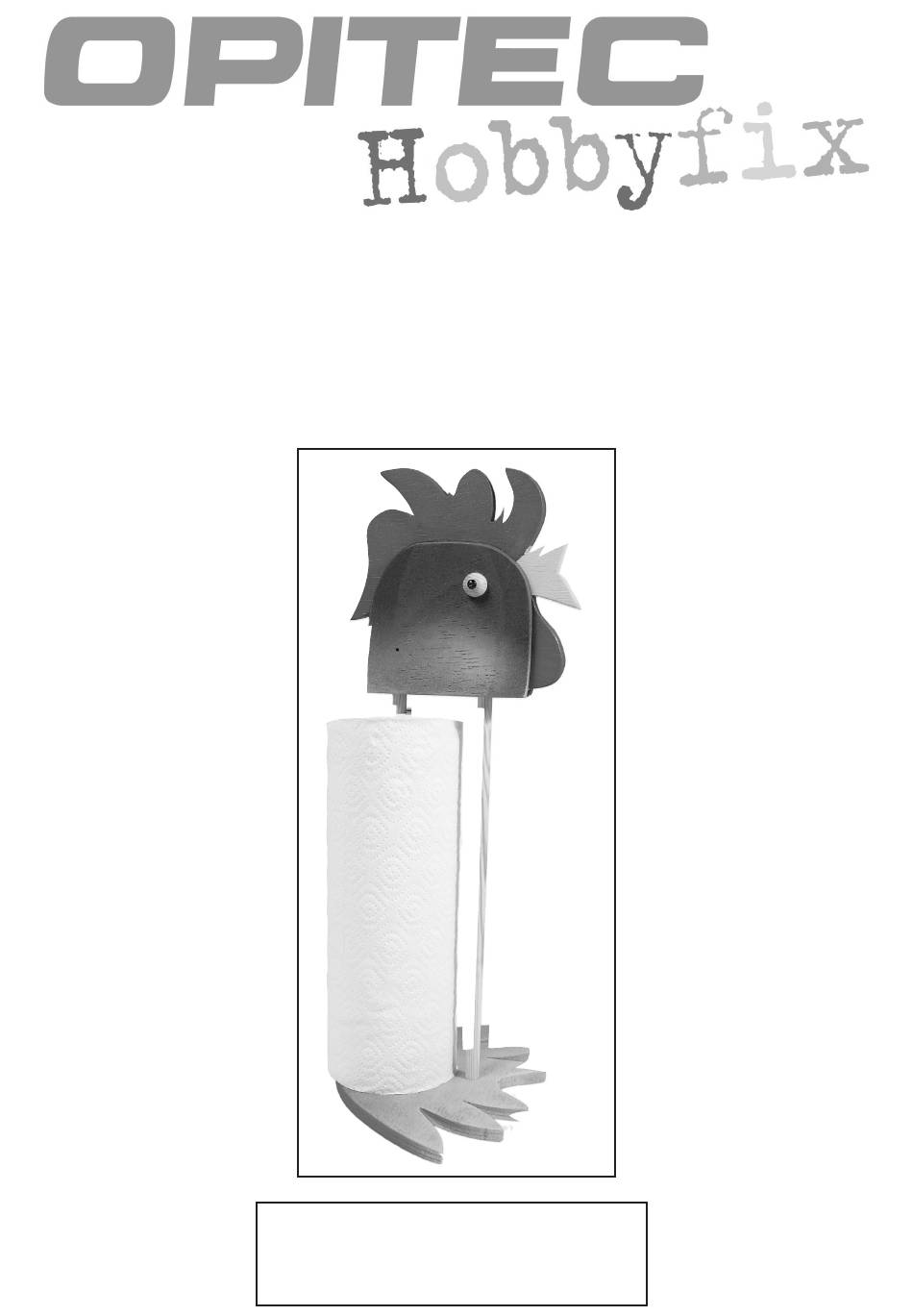

K ü c h e n r o l l e n - H a l t e r
Hinweis
Bei den OPITEC Bausätzen handelt es sich nach Fertigstel-
lung nicht um Artikel mit Spielzeugcharakter allgemein
handelsüblicher Art, sondern um Lehr- und Lernmittel als
Unterstützung der pädagogischen Arbeit.
1
D103236#1
Werbung
Verwandte Anleitungen für Opitec Hobbyfix 103.236
Inhaltszusammenfassung für Opitec Hobbyfix 103.236
- Seite 1 K ü c h e n r o l l e n - H a l t e r Hinweis Bei den OPITEC Bausätzen handelt es sich nach Fertigstel- lung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 1. Sachinformation: Art: Deko-Gegenstand als Werkpackung; Verwendung: Im Werkunterricht ab der 4. Jahrgangsstufe; 2. Materialkunde: Werkstoff: Sperrholz (Gabun), mehrlagig Faserrichtung gegeneinander versetzt! Kiefernholz (Nadelholz), Weichholz; Hölzer sollten zum Verarbeiten entsprechend getrocknet sein; Bearbeitung: Holz wird mit der Laubsäge gesägt, gefeilt und geschliffen; Anreißen nach Maß, oder Schablone;...
- Seite 3 4. Stückliste Baugruppe Material Menge Größe Abbildung / Teile-N° Ständer Kopf Sperrholz 10 x 150 x 400 mm Seitenteile Sperrholz 10 x 100 x 200 mm Rollenhalter Rundstab ø 10 x 300 mm Rollenführung Holzscheibe ø 30 x 10 mm Augen Holzkugel ø...
- Seite 4 6. Bauanleitung Übersicht: 6.1. Herstellung der Einzelteile 6.2. Zusammenbau der Teile 6.3 Farbige Gestaltung 6.1. Herstellung der Einzelteile 6.1.1 Motive nach Schneideplan auf die Sperrholzplatten (1/2) übertragen. Teile aussägen und Sägeschnitte sauber verschleifen. Hinweis: Mittelpunkte der Bohrungen gleich mit übertragen! 6.1.2 Beide Holzscheiben (4) und den Ständer (Füße 1b) nach Zeichnung (Schablone) ø...
-
Seite 5: Zusammenbau Der Teile
6.2. Zusammenbau der Teile 6.2.1 Seitenteile (2) deckungsgleich auf das Kopfteil (1a) leimen. Hinweis: Darauf achten, dass die Bohrungen für die Augen vorne sind! 6.2.2 Rundstäbe (3) und eine gebohrte Holzscheibe (4) nach Abbildung in bzw. auf dem Ständer (1b) leimen. Hinweis: Bohrung der Holzscheibe deckungsgleich mit der hinteren Bohrung! 6.2.3 Die zweite gebohrte Holzscheibe (4) nach Abbildung auf den hinteren Rundstab (3) um ca. - Seite 6 6.2.4 Nach dem Trocknen werden nach Zeichnung (Schablone) unter dem Kopf zwei Bohrungen ø 10 mm im Abstand von 60 mm und ca. 20 mm tief gebohrt. 21,0mm 60,0mm 20,0mm 6.3. Farbige Gestaltung 6.3.1 Die farbige Gestaltung ist jedem freigestellt. 6.3.2 Augen (5) nach dem Bemalen mit den Schrauben (6) in den Bohrungen der Seitenteile (2) befestigen.
- Seite 7 Schablonen M 1 : 1 21,0mm 60,0mm 20,0mm D103236#1...
- Seite 8 D103236#1...
- Seite 9 Schablone M 1 : 1 60,0mm 35,0mm D103236#1...
