6.1 Herstellung Beine

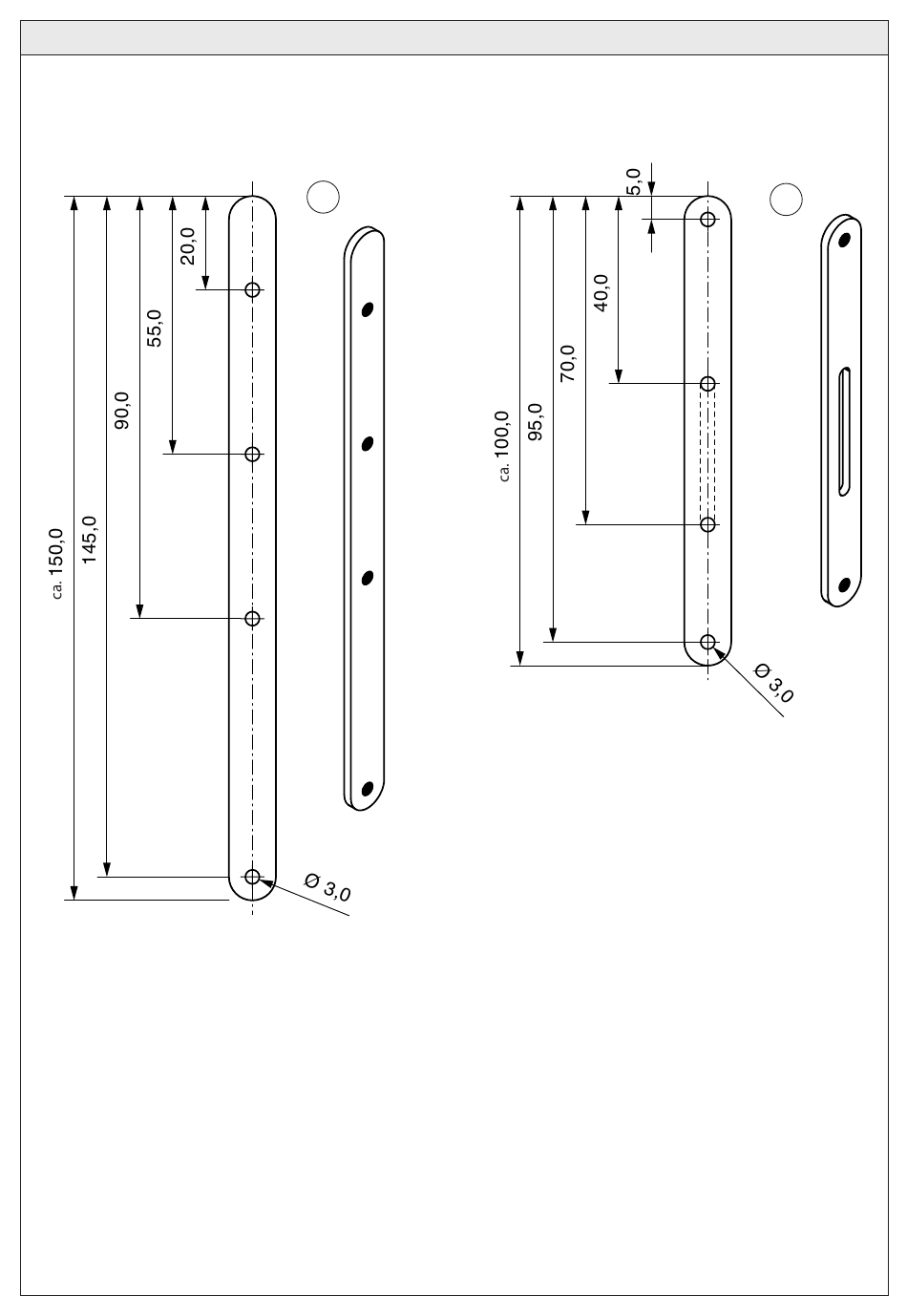

6.1.1 Die Aluminumstreifen 2 x 10 x 250 mm nach Zeichnung jeweils in einen ca. 100 mm (1b) und einen ca. 150 mm (1a)
Streifen trennen.
Hinweis:
Alustreifen nach dem Ablängen ausrichten!
6.1.2 Die vier Bohrungen vom Zuschnitt (1a) anreißen, bohren und entgraten.
Hinweis:
Beim Anreißen auf Aluminium sollte keine Reißnadel verwendet werden, weil damit tiefe Einker-
bungen im Material gedrückt werden die man nicht mehr entfernen kann oder durch die Kerbwir-
kung Bruchstellen verursachen!
6.1.3 Die vier Bohrungen vom Zuschnitt (1b) anreißen, bohren und entgraten.
Das Langloch (gestrichelte Linien) durch eine Lochreihe oder mit eine Laubsäge herausarbeiten. Sägeschnitte oder
Überstände mit Schlüsselfeilen nacharbeiten.
Hinweis:
Im Langloch soll die M3-Zylinderkopfschraube leicht hin und her gleiten können, deshalb kann es
sein, dass der Durchmesser mit einer Schlüsselfeile etwas vergrößert werden muß.
4
1a
1b
