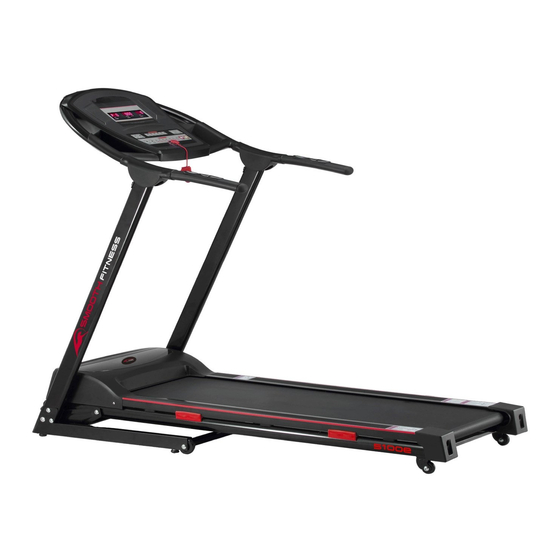

- Seite 1 SMOOTH 5100E Motorisiertes Laufband MODELL NUMMER: 3201EA MAXIMALES BENUTZERGEWICHT: 100kg SERVICE service@smoothfitness.de oder +49 (9229) 9797867 SERIENNUMMER (siehe Rahmen):...
-
Seite 2: Sicherheitshinweise
SMOOTH 5100e LAUFBAND SICHERHEITSHINWEISE ACHTUNG: Um die Gefahr von Verletzungen, Verbrennungen, Feuer und elektrischen Schlägen zu verringern, lesen Sie bitte die folgenden wichtigen Sicherheitshinweise und Informationen, bevor Sie das Laufband benutzen. Es liegt in der Verantwortung des Eigentümers sicher zu stellen, dass alle Benutzer dieses Laufbands hinreichend über alle Sicherheitshinweise und Gefahren informiert wurden. -
Seite 3: Stromversorgung
www.smoothfitness.de STROMVERSORGUNG FEHLENDE ODER FEHLERHAFTE ERDUNG IHRES GERÄTS ERHÖHT DAS RISIKO EINES STROMSCHLAGS. FALLS SIE ZWEIFEL HABEN, ZIEHEN SIE BITTE EINEN QUALIFIZIERTEN ELEKTRIKER HINZU UND LASSEN ÜBERPRÜFEN OB DAS GERÄT SACHGEMÄSS GEERDET IST. NEHMEN SIE KEINE EINGRIFFE AN DEN MITGELIEFERTEN NETZKABELN VOR. -
Seite 4: Vorbereitung
Um Gefahren vorzubeugen, bitte die Verschleißteile häufig auf Schäden prüfen. Verwenden Sie den Sicherheitsstopp um das Gerät im Notfall schnell und sicher anzuhalten. Entsorgungshinweis: Smooth Fitness Produkte sind recyclebar. Bitte führen Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung über eine örtliche... - Seite 5 www.smoothfitness.de LIEFERUMFANG; EINZELTEILE UND WERKZEUGE Diese Abbildung umfasst die Einzelteile und Werkzeuge, die Sie für den Aufbau benötigen: Laufband Konsole obere Abdeckkappe Sicherheitsschlüssel Griffstütze Frontstützen untere Abdeckkappe Silikon Griffstütze 6x Inbusschraube 4x Inbusschraube 4x Kreuzschraube M8x40x20 M8x15 ST4x15 Schraubenset und Werkzeug Schraubenzieher Inbusschlüssel...
-
Seite 6: Ersatzteilliste
SMOOTH 5100e LAUFBAND ERSATZTEIL LISTE Teilenummer Beschreibung Stückzahl Vorderer Rahmen 5100e-01 Grundrahmen 5100e-02 Rahmen zur Höhenverstellung 5100e-03 Griffstütze 5100e-04 Rahmen für Computerkonsole 5100e-05 Rohr für Dämpfer 5100e-06 Motorenbefestigung 5100e-07 Inbusschraube M10x70x20 5100e-08 Inbusschraube M8x75 5100e-09 Inbusschraube M8x15 5100e-10 Inbusschraube M8x20... - Seite 7 www.smoothfitness.de ERSATZTEIL LISTE Teilenummer Beschreibung Stückzahl Handpulssensor mit Incline-Verstellung (links) 5100e-46 Handpulsekabel Kabel L-1000mm 5100e-47 Controller 5100e-48 Sicherheitsschlüssel 5100e-49 Kabel 5100e-50 Kabel 5100e-51 An/Ausschalter 5100e-52 Sicherung 5100e-53 Kabel 100mm 5100e-54 Netzkabel 5100e-55 Vordere Umlenkrolle 5100e-56 Hintere Umlenkrolle 5100e-57 Zylinder 5100e-58 Motor 5100e-59 Laufdeck...
-
Seite 8: Explosionszeichnung
SMOOTH 5100e LAUFBAND EXPLOSIONSZEICHNUNG Ein Großteil der hier abgebildeten Teile ist von Werk aus vormontiert. - Seite 9 www.smoothfitness.de Aufbau des Laufbandes Computerkonsole Sicherheitsschlüssel Haltegriff Griffstütze Motorenabdeckung Laufgürtel Seitliche Abdeckung Vorderer Hintere Rahmen Abdeckung Grundrahmen...
- Seite 10 SMOOTH 5100e LAUFBAND AUFBAUANLEITUNG Schritt 1: Entnehmen Sie das Laufband aus der Kartonage und legen es auf dem Boden. Schritt 2: Stecken Sie die linke Griffstütze in die Halterung am vorderen Hauptrahmen und befestigen sie mit 2 Inbusschrauben M8x40x20 und einer Inbusschraube M8x15. Nehmen Sie jetzt die recht Griffstütze und verbinden zunächst das Kabel am unteren Ende bevor sie es in die Halterung des Hauptrahmen stecken.
- Seite 11 www.smoothfitness.de AUFBAUANLEITUNG Schritt 3: Stecken Sie nun die unteren Abdeckkappen über die Griffstützen wie gezeigt. Schritt 4: Verbinden Sie zunächst das Kabel der Konsole mit dem Kabel in der rechten Griffstütze. Stecken Sie die Konsole nun in waagerechter Position auf die Griffstützen – Achtung, quetschen/beschädigen Sie das Kabel nicht.
- Seite 12 SMOOTH 5100e LAUFBAND AUFBAUANLEITUNG Schritt 5: Setzen Sie jetzt die oberen Abdeckkappen der Griffstützen auf die Griffe auf und richten sie an den Löchern aus. Ziehen Sie nun die unteren Abdeckkappen nach oben und verbinden die obere- und untere Abdeckkappe mit jeweils 2 Kreuzschrauben ST4x15...
-
Seite 13: Auf-/Zuklappen Des Laufbandes
www.smoothfitness.de AUF-/ZUKLAPPEN DES LAUFBANDES Zylinder Transportrollen Zusammenklappen des Laufbandes: 1. Überprüfen Sie, dass sich die Höhenverstellung des Laufbandes in der Ausgangsposition befindet („0“- Stellung). 2. Bevor Sie das Laufband klappen, entfernen Sie bitte das Netzkabel von der Stromquelle 3. Klappen Sie das Laufband hoch, so dass es parallel zu den Griffstützen ist. Der Schnellverschluss rastet eigenständig ein. -
Seite 14: Wartung, Instandhaltung
SMOOTH 5100e LAUFBAND WARTUNG / INSTANDHALTUNG Wartung des Laufbands: Eine regelmäßige Wartung ist sehr wichtig, um sicher zu stellen, dass Ihr Laufband immer bestens funktioniert. Unsachgemäße Wartung kann Schäden nach sich ziehen und die Lebenszeit Ihres Laufbandes verkürzen. WICHTIG: Verwenden sie zur Säuberung Ihres Laufbandes niemals Scheuer- oder Lösungsmittel. Um Schäden am •... -
Seite 15: Wartungshinweis
Bitte benutzen Sie Lube `N Walk (bei ihrem Händler erhältlich) oder ein Silikon, das keine Erdölkomponenten enthält wie "Napa 8300“ (erhältlich im Einzelhandel oder bei uns im Online-Shop). Um Schmiermittel zu bestellen, wenden Sie sich bitte an Smooth Fitness unter service@smoothfitness.de... -
Seite 16: Computerbedienung
SMOOTH 5100e LAUFBAND COMPUTERBEDIENUNG COMPUTERBEDIENUNG MODELL NUMMER: 3201EA -/+ Geschwindigkeit Schnellwahltasten verringern/erhöhen Geschwindigkeit -/+ Neigungswinkel verringern/erhöhen Schnellwahltasten MP3 Anschluß Neigung (optional) Sicherheitsschlüssel... -
Seite 17: Erklärung Der Anzeigen
www.smoothfitness.de COMPUTERBEDIENUNG Computerfunktionen Manuelles Programm, P1-36 vorgegebene Trainingsprogramme, U1-U3 Nutzer- Programme, HRC • Herzfrequenzprogramm Wireless Pulsmessung mit Brustgurt (optional), FAT Körperfettmessung • Drei LED-Anzeigen mit 23 Tasten. Zusätzlich noch Tasten zur Geschwindigkeits- und Neigungsverstellung • an den Haltegriffen MP3 Player Anschluß optional (keine Lautsprecher) •... - Seite 18 SMOOTH 5100e LAUFBAND COMPUTERBEDIENUNG Computerbedienung „Manuelles Programm“ 1. Stecken Sie das Netzkabel ein 2. Schalten Sie das Laufband ein 3. Setzen Sie den Sicherheitsschlüssel auf die dafür vorgesehene Stelle am Computer (Gelbe Markierung, Magnet). 4. Drücken Sie Start. Ein Count-Down läuft 5-4-3-2-1, dann startet das Laufband.
- Seite 19 www.smoothfitness.de COMPUTERBEDIENUNG 3. Mit den SPEED +/- - Tasten stellen Sie die Geschwindigkeit und mit den INCLINE +/- - Tasten den Neigungswinkel für jedes der 16 Segment ein. Mit der “MODE” –Taste bestätigen Sie die Werte und springen zum nächsten Segment. 4.
- Seite 20 SMOOTH 5100e LAUFBAND Tabelle zu den Programmen Segment Program SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED 10.0 10.0 10.0 INCLINE SPEED 10.0 10.0 11.0 INCLINE SPEED 11.0 10.0 11.0 INCLINE SPEED 10.0 11.0 INCLINE SPEED 10.0 11.0 12.0 12.0...
-
Seite 21: Systemanforderungen
www.smoothfitness.de Smooth Connect+ Bluetooth System (optional) Die folgende Anleitung zeigt Ihnen wie Sie Ihr Laufband, das mit der Smooth Connect+ Bluetooth Technologie ausgestattet ist, mit kompatiblen Fitness Apps verbinden können. Derzeit stehen die Programme “Any Run” und “Kinomap ” für iOS und Android zur Verfügung. Unter www.smoothfitness.de informieren wir Sie über die verfügbaren Apps. - Seite 22 SMOOTH 5100e LAUFBAND Smooth Connect+ Bluetooth System ANY RUN App Die Any Run App ist kostenlos und erlaubt es Ihnen, Ihr Fitness Training gezielt zu steuern und zu dokumentieren. Schritt 1 - Laden Sie die App “Any Run” über den Apple App Store oder für Android über den Google Play Store herunter.
- Seite 23 www.smoothfitness.de Smooth Connect+ Bluetooth System KINOMAP App Laufen Sie auf Strecken mit mehr als 100'000km, die durch Videos von Nutzern mit Geo-Daten weltweit dokumentiert wurden. Durch Ihr interaktives Smooth Laufband wir das Profil des Geländes automatisch über die Neigungswinkelverstellung auf Ihr Laufband übertragen. Schritt 1 - Laden Sie die App “Kinomap”...
- Seite 24 SMOOTH 5100e LAUFBAND PROBLEMBEHEBUNG BEACHTEN: Bitte alle Arbeiten am Gerät nur bei abgezogenem Netzstecker durchführen PROBLEM MÖGLICHE URSACHEN BEHEBUNG Netzkabel ist nicht einsteckt Netzkabel einstecken Der Ein/Ausschalter ist nicht auf Ein gestellt Der Ein/Ausschalter auf Ein stellen Die Haussicherung ist herausgesprungen Die Haussicherungen prüfen...
- Seite 25 www.smoothfitness.de PROBLEMBEHEBUNG BEACHTEN: Bitte alle Arbeiten am Gerät nur bei abgezogenem Netzstecker durchführen PROBLEM MÖGLICHE URSACHEN BEHEBUNG Verbindungskabel zum Motor defekt oder lose Motor-Verbindungskabel im Motorraum prüfen Fehlermeldung auf Motor defekt Motor tauschen Display E-02 Verbindungskabel zwischen Motor und Controller im Controller defekt Motorraum prüfen.
-
Seite 26: Garantieerklärung
Jegliche Maßnahmen, sei es die Reparatur oder der Austausch der betroffenen Teile bzw. des Produktes, liegen im alleinigen Ermessen von Smooth Fitness und deren anerkannten Service Partnern. Sollten Reparaturen notwendig sein, liegt es im Ermessen von Smooth Fitness, ob die Reparatur vor Ort, oder, nach Rücksendung im Service Center vorgenommen wird. - Seite 27 Vibration Technology GmbH - Smooth Fitness Industrie Str. 11 95336 Mainleus Deutschland Hotline: +49 (9229) 9797867 E-mail: service@smoothfitness.de Internet: www.smoothfitness.de...
