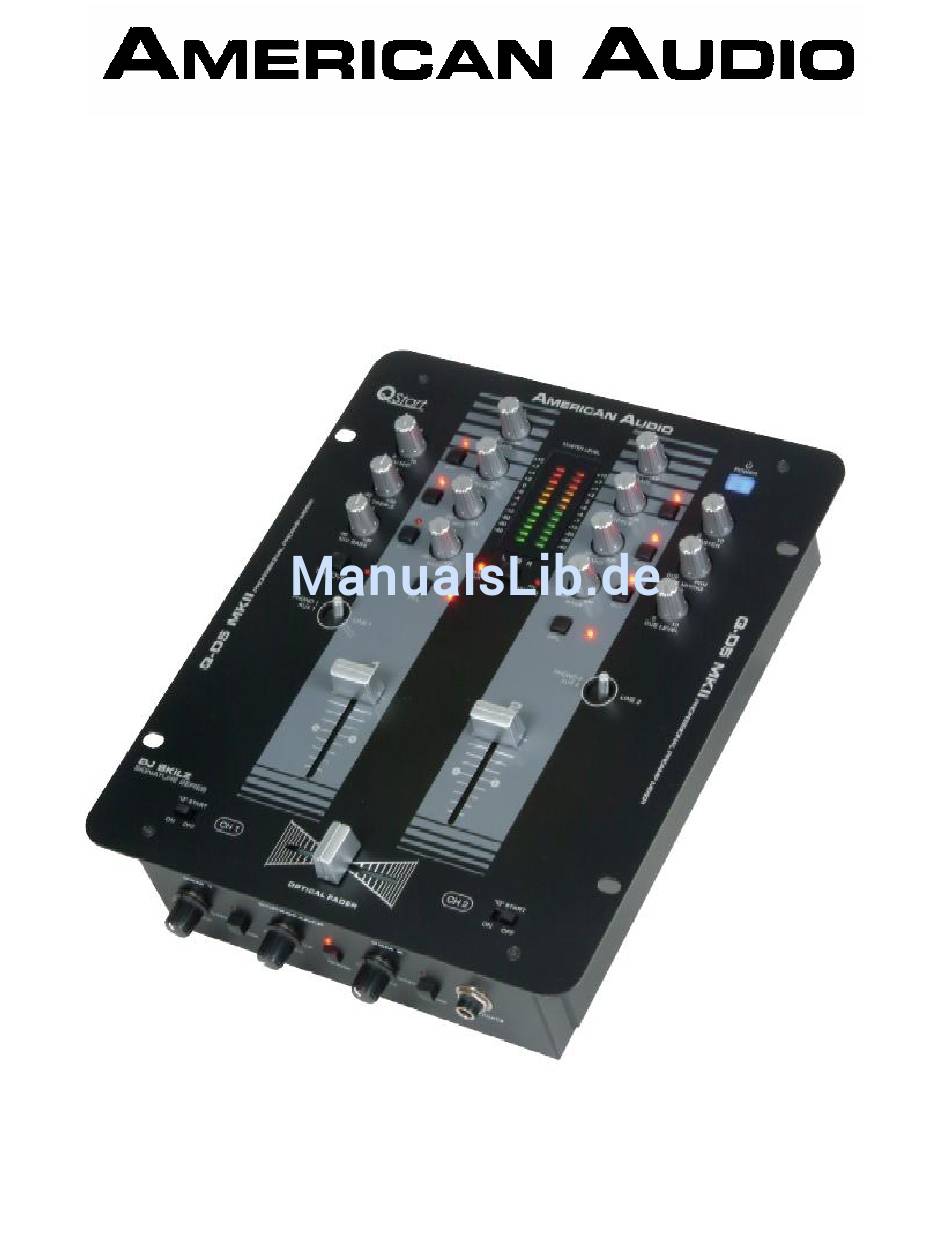

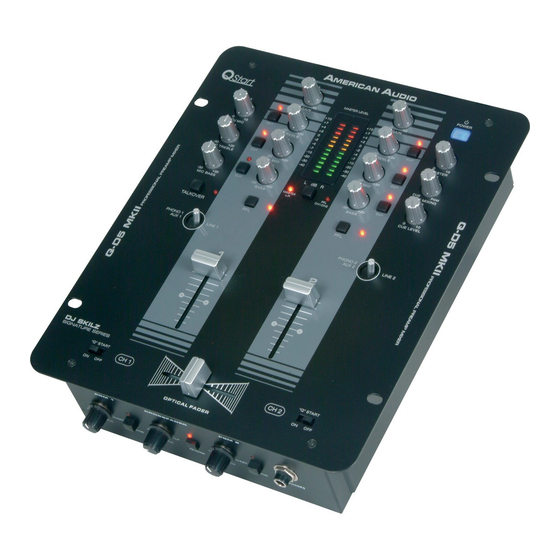

- Seite 1 Q-D5 MKII Professional Preamp Mixer BEDIENUNGSANLEITUNG __________________________________________________________________________ MERICAN UDIO Seite 1 von 22 www.americanaudio.eu...
- Seite 2 INHALT Seite 3: Sicherheitshinweise Seite 4: Sicherheitshinweise Seite 5: Sicherheitshinweise Seite 6: Spannung, Kundenhilfe und Servicecenter Seite 7: Gewährleistung und Registrierung Seite 8: Schnelleinstieg Seite 9: Schnelleinstieg Seiten 10 bis 12: Funktionsübersicht Oberseite Seiten 13 und 14: Funktionsübersicht Rückseite Seite 15: Fuktionsübersicht Vorderseite Seite 16: Aufbau DJ Set...
- Seite 3 Vielen Dank für den Kauf dieses hochwertigen AMERICAN AUDIO Geräts. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und heben Sie diese für die weitere Verwendung gut auf. Jedes AMERICAN AUDIO Gerät wird von uns werkseitig vor der Auslieferung überprüft. Sollten Sie dennoch einen Grund zur Beanstandung haben, wenden Sie sich bitte direkt an Ihren Fachhändler oder...
- Seite 4 Achtung ! Um das Risiko eines elektrischen Schocks zu minimieren, öffnen Sie bitte nie das Gehäuse dieses Gerätes. Im Inneren befinden sich keine Teile, die Sie selbst warten oder repariere n können. Bitte überlassen Sie Reparaturen einem Fachmann. Das Blitzsymbol im Dreieck soll den Nutzer auf Spannung führende Teile aufmerksam machen. Es warnt vor Elektroschocks bei Berührung dieser Teile.
-
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise! Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät verwenden ! Heben Sie die Anleitung und die Sicherheitshinweise gut auf Entfernen Sie keine Sicherheitshinweise Folgen Sie den Bedienanwe isungen Reinigen Sie das Gerät nur mit einem fusselfreien, trockenen Tuch. Verwenden Sie keine scharfen oder lösungsmittelhaltigen Reinigungsmittel. -
Seite 6: Produktinformationen
Schäden und Verletzungen. Ebenso halten Sie sich an die Serviceintervalle. Eine Missachtung der Hinweise führt unter Umständen zur Erlöschung jeglicher Garantie. Kundenhilfe und Servicecenter AMERICAN AUDIO bietet Ihnen eine Servicehotline für Fragen zum Gerät, zur Wartung und zur Garantie. Alternativ... -
Seite 7: Gewährleistung Und Registrierung
Gewährleistung und Registrierung Die von uns vertriebenen Geräte werden mit einer europäischen Gewährleistung von 2 Jahren ausgeliefert. Die Gewährleistung umschließt Produktions- und Materialfehler, nicht jedoch üblichen Verschleiß. Im berechtigten Gewährleistungsfall übernehmen wir die Kosten für Material und Arbeitszeit. Die Geräte sind frei an uns zurückzusenden. Bitte haben Sie Verständnis, dass wir keine Sendungen annehmen können, die nicht frei an uns zurüc kgeschickt werden. - Seite 8 Auspacken: Jeder Q-D5 MKII wurde ausgiebig getestet und wird in einwandfreiem Zustand geliefert. Überprüfen Sie bitte sorgfältig den Lieferkarton und das Gerät auf Transportschäden, sowie die Vollständigkeit des Sets. Bemerken Sie Schäden an Karton oder Gerät, schalten Sie es bitte nicht ein und kontaktieren Sie Ihren zertifizierten AMERICAN AUDIO Hän dler.
- Seite 9 Schnellstart MASTER : Über diesen Schieberegler stellt man die Ausgangslautstärke ein. Senden Si e nie Signale, die lauter als +4dB sind, da diese Ihre Lautsprecher beschädigen können. Denken Sie daran, dass ein verzerrtes Signal aus dem Mischpult sich durch die Anlage nur noch verstärkt. Sorgen Sie deshalb für saubere Signale zum und vom Mischpult.
- Seite 10 Oberseite Knöpfe und Funktionen 1. Crossfader: Der Crossfader ist der Schieb eregler, der Übergänge zwischen zwei Kanälen möglich macht. Befindet sich der Schiebregler ganz auf der linken Seite, hört man den Kanal 1. Befindet sich der Schiebregler ganz auf der rechten Seite, hört man den Kanal 2. Befindet sich der Fader in der Mitte, hört man beide Kanäle.
- Seite 11 13. Cue Volume: Lautstärke des Kopfhörers 14. BASS/MID/TREBLE - Drehregler - Zum Anheben oder Absenken der Tiefen (LOW), Mitten (MID) und Höhen (HI) des Ausgangssignals je des einzelnen Kanals. Das Q-D5 MKII bietet "Rotary Kills", d h. werden die entsprechenden Regler komplett gegen den Uhrzeigersinn gedreht werden, werden die Frequenzen abgeschnitten .
- Seite 12 Rückseite: Anschlüsse und Funktionen 17. Stromversorgung: Schließen Sie hier das mitgelieferte Netzkabel an . 18. AC VOLTAGE SELECTOR (A.C. - Netzspannungswähler)- Wählen Sie zwischen 115V/60Hz oder 230V/50Hz. Achten Sie darauf, dass der Spannungswähler , passend zu örtlichen Stromnetz eingestellt ist. 19.
- Seite 13 25. Line 2: Line 2 RCA Eingangsbuchsen des Kanal 2 26. Phono2/Aux2: linke und rechte RCA-Eingangsbuchsen für PHONO 2/AUX 2. Es können weitere Geräte (z. B.: CD-Spieler) an die PHONO/AUX RCA -Buchsen angeschlossen werden. Setzen Sie dafür den PHONO/AUX- Wahlschalter (27) auf AUX. 27.
- Seite 14 Vorderseite : Ansc hlüsse und Funktionen 31. Kanal 1 Kanal Fader Einstellung: Hier kann die Kurve des Kanalfaders eingestellt werden. Von lang nach kurz und umgekehrt. 32. CrossFader Einstellung: Hier kann die Kurve des Crossfaders eingestellt werden. Von lang nach kurz und umgekehrt. 33.
- Seite 15 Typischer Aufbau des DJ Set __________________________________________________________________________ MERICAN UDIO Seite 15 von 22 www.americanaudio.eu...
- Seite 16 Typischer A nschluss an ein Lautspr echersystem Typischer Aufbau mit Anschluss an ein Lautsprechersystem üb er die symmetrischen XLR Ausgänge. Verwenden Sie diese Ausgänge wenn möglich immer. Verwend en Sie diesen Ausgang immer bei Kabellängen grösser als 5 Meter. Dadurch wird ein sauberes, klares Signal gewährleistet. __________________________________________________________________________ MERICAN UDIO...
- Seite 17 Reinigung Wegen Staub, Nebelrückständen und Ra uch sollte der Mixer von Zeit zu Zeit gereinigt werden. 1. Verwenden Sie handelsüblichen Glasreiniger ein weiches Tuch und wischen Sie vorsichtig über die Oberfläche des Mixers. 2. Verwenden Sie spezielles Spray (für Elektronik) für die Schieberegler und Knöpfe des Mixers. 3.
-
Seite 18: Gewährleistung
Gewährleistung A) AMERICAN AUDIO gewährleistet hiermit dem Käufer innerhalb der ersten 2 Jahre nach dem Kauf, dass das Produkt frei von Produktions - und Materialfehlern ist. Die Gewährleistung beschränkt sich auf das Gebiet der Europäischen Union. Der Käufer muss mittels Kaufbeleg den Gewährleistungsanspruch nachweisen. -
Seite 19: Technische Daten
TECHNISCHE DATEN: Model: Q-D5 MKII Professional Preamp Mixer Stromversorgung: 115V/ 60 Hz oder 230V/50Hz Maße: 254mm (L) x308mm (B)x 82,5 mm (H) Gewicht: 3 Kg 6,5 Lbs Crossfader: Optisch Leistungsaufnahme: Kopfhörer Impedanz 16 Ohm Betriebstemperatur: 5°C bis 35° C Luftfeuchtigkeit 25% bis 85 % nicht kondensierend Lagertemperatur: -20 bis +60°... - Seite 20 Als Hersteller sind wir direkt dem deutschen EAR -System angeschlossen und tragen unseren Beitrag dazu. (Registrierung in Deutschland: DE41027552) Für die Markengeräte von AMERICAN DJ und AMERICAN AUDIO heißt das, dass diese für Sie kostenfrei an Sammelstellen abgegeben werden können und dort in den Verwertungs kreislauf eingebracht werden können. Die Markengeräte unter dem Label ELATION professional, die ausschließlich im professionellen Einsatz Verwendung finden,...
