2. Einbau
2.1. Voreinstellungen Prüfen
Ihr Dawicontrol Serial ATA Controller DC-150 RAID wurde werksseitig so
konfiguriert, dass in den meisten Fällen keine Änderung der Jumpereinstellung
nötig sein dürfte. Dennoch sollten Sie sich vor dem Einbau vergewissern, dass
die Einstellung der Jumper mit der empfohlenen Grundeinstellung überein-
stimmt.
2.2. Einbau
Zum Einbau des DC-150 RAID Controllers müssen Sie das Gehäuse Ihres
Computers öffnen; beachten Sie in diesem Zusammenhang die Gewährleistungs-
bedingungen des Herstellers. Vor dem Öffnen des Gehäuses müssen Sie in
jedem Fall den Computer ausschalten und den Netzstecker ziehen! Den DC-150
RAID Controller können Sie in einem beliebigen freien „Busmaster"-fähigen 32
Bit 33/66 MHz PCI-Slot installieren.

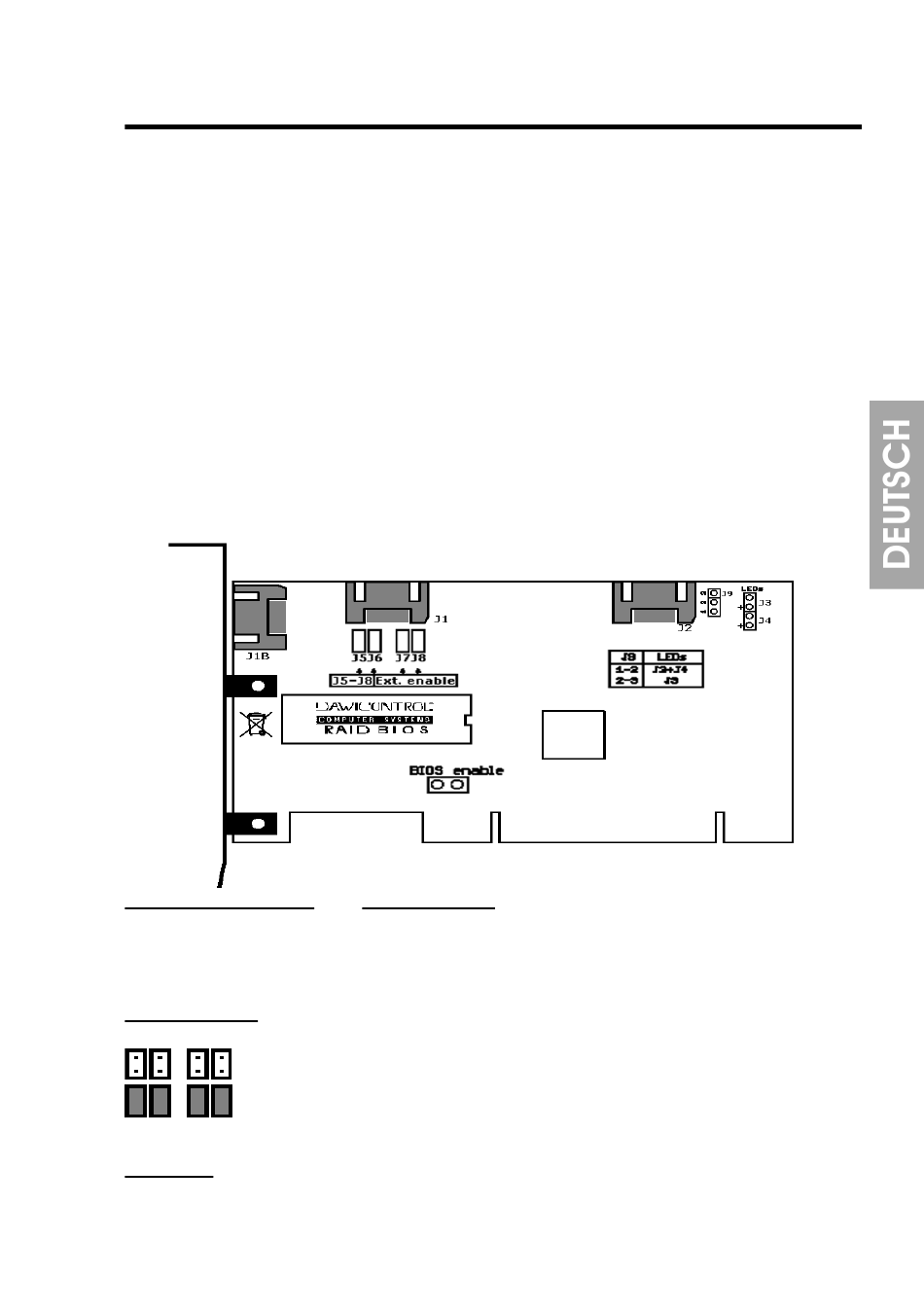

Jumper „ROM enable"
Jumper aufgesteckt
kein Jumper aufgesteckt
Jumper J5 – J8
Externer Anschluss (J1B) ausgeschaltet, Interner Anschluss (J1) eingeschal-
tet
Externer Anschluss (J1B) eingeschaltet, Interner Anschluss (J1) ausgeschal-
tet
Jumper J9
Position 1-2
Sie können an J3 und J4 LEDs anschließen, die die Aktivitäten der Laufwerke
einzeln anzeigen
Position 2-3
Alle Laufwerks-Aktivitäten werden über den Anschluß J3 angezeigt
Controller BIOS
eingeschaltet
ausgeschaltet
(Das BIOS sollte nur ausgeschaltet
werden, wenn Probleme beim booten
auftreten, da der Controller ohne dieses
nur mit einem speziellen Non-RAID-
Treiber betrieben werden kann.)
- 5 -
