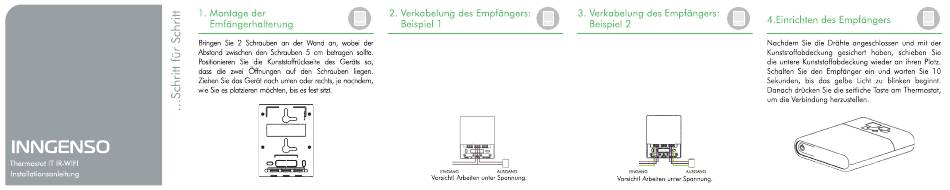

Nachdem Sie das Plastikteil an der unteren Rückseite des
Empfängers herausgeschoben haben, können die Drähte
angeschlossen werden. Schliessen Sie L (Phase) und N
(Nulleiter) an die Anschlüsse Lin und N an, um den
Empfänger mit Strom zu versorgen. Die Anschlüsse L
(Phase) und N (Nulleiter) des Heizgerätes schliessen Sie an
Lout und N des Empfängers an. Anschlusschema für den
Empfänger mit dem Heizsystem:
Lin N Lout
L
L
N
N
Schliessen Sie L (Phase) und N (Nulleiter) an die
Anschlüsse Lin und N der linken Klemme an, um den
Empfänger mit Strom zu versorgen. Die Anschlüsse L
(Phase) und N (Nulleiter) des Heizgerätes schliessen Sie an
Lout und N der rechten Klemme des Empfängers an.
Anschlusschema für den Empfänger mit dem Heizsystem:
PE N Lin
Lout N PE
L
L
N
N
PE
PE
