Montage und Anschluss des O3 Edge

1. Wenn Sie das Gerät direkt an der Decke montieren, schneiden Sie ein Loch mit
einem Durchmesser von 32 mm und ziehen Sie die Drähte durch das Loch.
2. Ziehen Sie die Drähte durch das Loch in der Rückwand.
3. Befestigen Sie die Rückwand mit M4-Schrauben an der Montagefläche.
4. Schließen Sie die Spannungsversorgung, die E/A-Verkabelung (falls vorhanden)
und das oder die Ethernet-Kabel an.

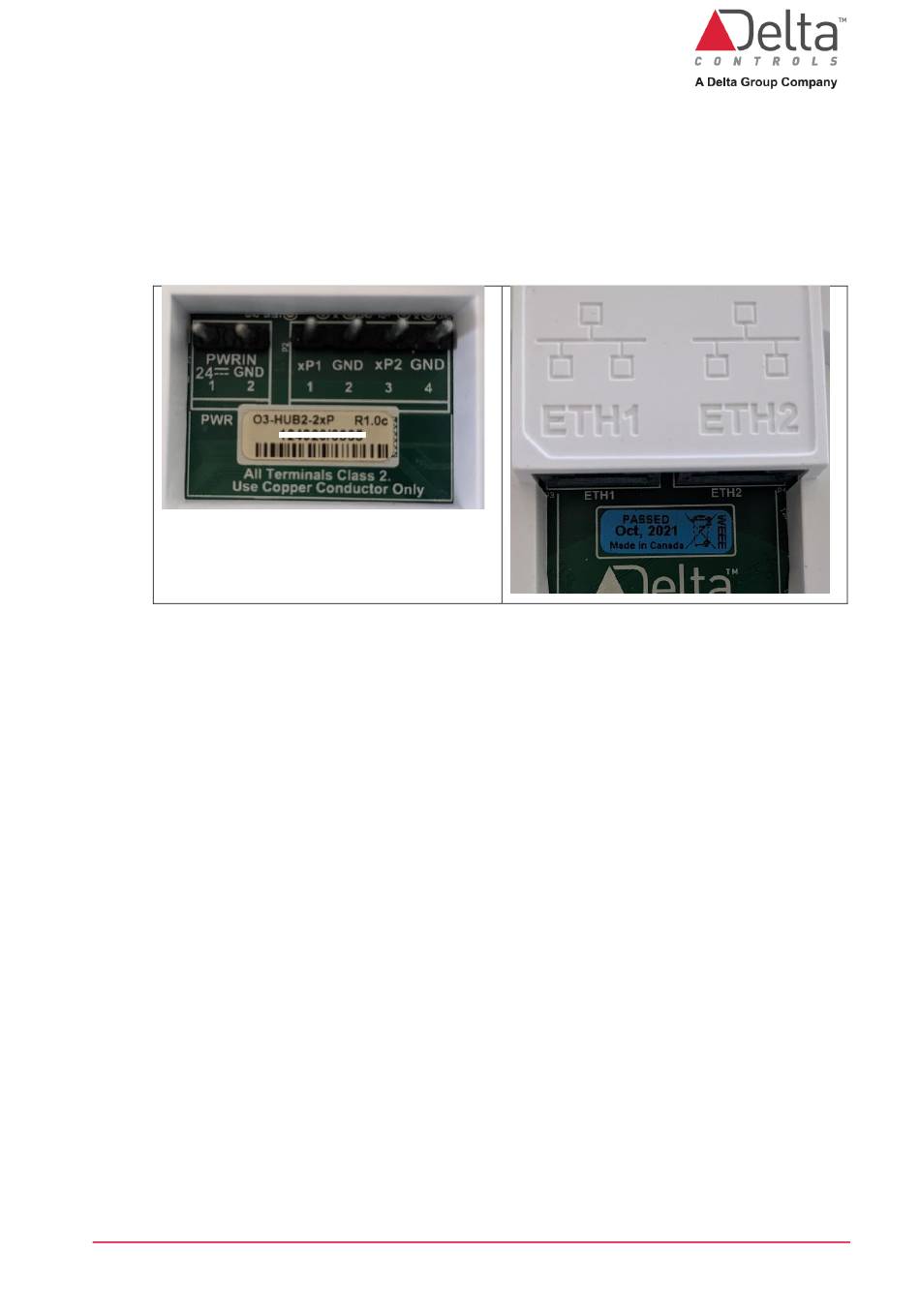

Hinweis: Dieses Modell wurde noch vor der Umbenennung
(in O3-Edge) als O3-Hub2 ausgeliefert.
5. Bringen Sie den O3 an der Rückwand an. Richten Sie die Laschen des O3 an den
Kerben der Rückwand aus, drücken Sie das Gerät fest gegen die Rückwand und
drehen Sie es dann im Uhrzeigersinn.
6. Schalten Sie die Spannungsversorgung des O3 ein. Der Leuchtring zeigt zunächst
ein blaues Wirbelmuster an und wird dann in drei Segmente (blau-rot-gelb) un-
terteilt, während das Gerät einen Selbsttest beim Einschalten (POST) durchführt.
Als nächstes wird der POST-Status angezeigt. Jedes Segment wird grün, sobald
es die Prüfung bestanden hat. Bleibt die Farbe erhalten, hat das betreffende Sub-
system den Test nicht bestanden. Blau weist auf ein Bluetooth-Problem hin, rot
auf ein Sensorproblem und gelb auf ein Problem mit der Netzwerkverbindung.
9

Einrichten des O3 Edge

Um den O3 Edge mit der Proviso-App (oder der O3 Setup-App, falls Sie diese App noch
verwenden) einzurichten, müssen Sie Bluetooth und die Ortungsdienste auf Ihrem Mo-
bilgerät aktivieren. Um die beste Leistung zu erzielen, sollte Ihr Gerät Bluetooth Low
Energy (BLE) Version 5.0 oder höher unterstützen.
9.1

Verbindung mit dem O3

1. Öffnen Sie die Proviso-App und wählen Sie Bluetooth als Verbindungsmethode.
2. Konfigurieren Sie eine Netzwerkverbindung: IP, Ethernet oder Secure Connect.
Hinweis: Sie können nicht gleichzeitig Ethernet und IP aktivieren, aber Sie können
Secure Connect als zweiten Port aktivieren
stellen, d. h. Sie können nicht von SC zu Ethernet, SC zu IP usw. routen.
DE-O3-Edge Installationsanleitung.docx
. Der O3 routet nicht zwischen Schnitt-
