6
Verdrahtungsrichtlinien
Der O3 Edge benötigt eine 24 VDC-Spannungsversorgung. Für die Einspeise- und E/A-
Verkabelung empfehlen wir die Verwendung von 22-14 AWG 2-Leiter-Kupferdraht. Ver-
wenden Sie für die Netzwerkverkabelung Cat5e- oder Cat6-Kabel.
Erden Sie alle Geräte, die sich im gleichen Stromkreis befinden, an der Stromversorgung.
Über den ETH2-Anschluss können bis zu 30 Geräte in Reihe geschaltet werden. Wenn
alle Geräte mit Strom versorgt werden, werden Kabellängen von bis zu 100 m zwischen
den Geräten unterstützt.
Die Geräte verfügen über einen Bypass-Schalter, der es ihnen ermöglicht, bei einem
Stromausfall weiterhin Daten weiterzuleiten. Im Falle eines Stromausfalls wird die ma-

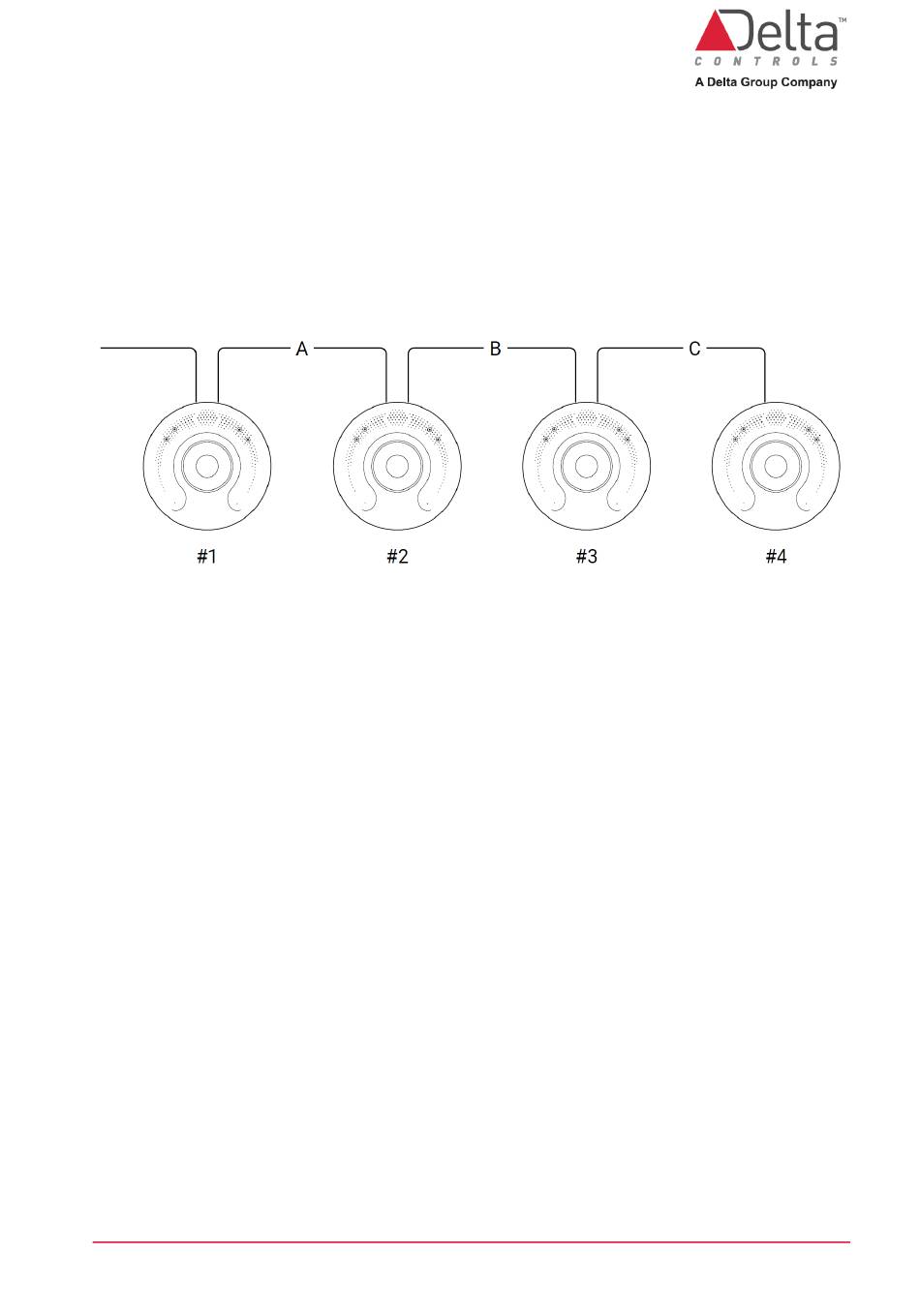

ximale Kabellänge für jedes umgangene Gerät um 15 m reduziert. Wenn z. B. im obigen
Diagramm die Geräte Nr. 2 und Nr. 3 nicht mehr spannungsversorgt sind, kann Nr. 4 wei-
terhin Daten von Nr. 1 empfangen, solange die Gesamtkabellänge zwischen ihnen
(A + B + C) 70 m nicht überschreitet.
DE-O3-Edge Installationsanleitung.docx
Seite 7 von 14
© Delta Controls Germany 2023
