In Betrieb setzen – Faltvorgang
Auf-/und Abbau M1 PRO
Sie können den M1 PRO auf kleinste Packmaße herunterfalten. Der Faltvorgang benötigt einige Wiederholungen zum
sicheren Auf-/Abbau. Zur Erleichterung sind die für den Faltvorgang benötigten Systeme von 1-5 gut sichtbar nummeriert.

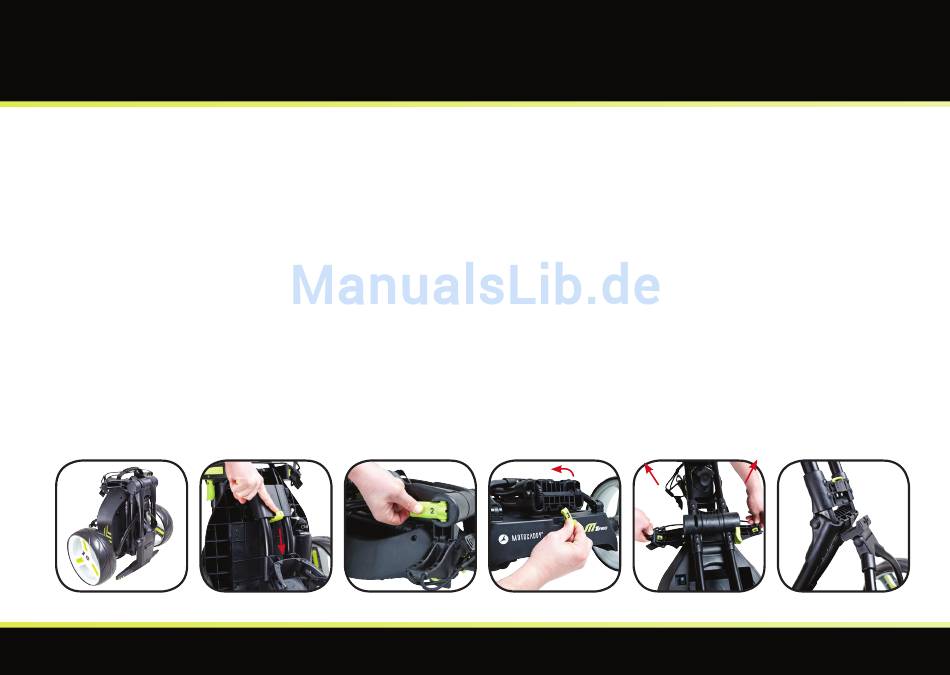

Die nachfolgenden Bilder veranschaulichen zusätzlich den Faltvorgang
Aufbau M1 PRO 1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Abb. 1 Abb. 2
Seite 2
Platzierung des Motocaddy in aufrechter Position (Abb. 1)
Vorderrad entriegeln (Abb. 2) Clip 1 herunterdrücken
Vorderrad vollständig ausfahren bis zum hörbaren Klickgeräusch
Klemmvorrichtung Clip 2 entriegeln (Abb. 3)
Zum Entfalten Handlegriff umlegen und Clip 2 verriegeln
Clip 3 anziehen und entgegen dem Uhrzeigersinn positionieren (Abb. 4)
Positionieren der gebogenen Stützstrebe in aufrechter Position
Entriegeln der beiden Taschengurtstützen 4 (Abb. 5) Aufrichten des Doppelrohrrahmens
Verbindung zwischen Stützstrebe und Doppelrohrrahmen herstellen (Abb. 6) und schließen
mit hörbaren Klickgeräusch Clip 5
Handle auf gewünschte Höhe einstellen über Klemmvorrichtung Clip 2
Abb. 3 Abb. 4 Abb. 5 Abb. 6
