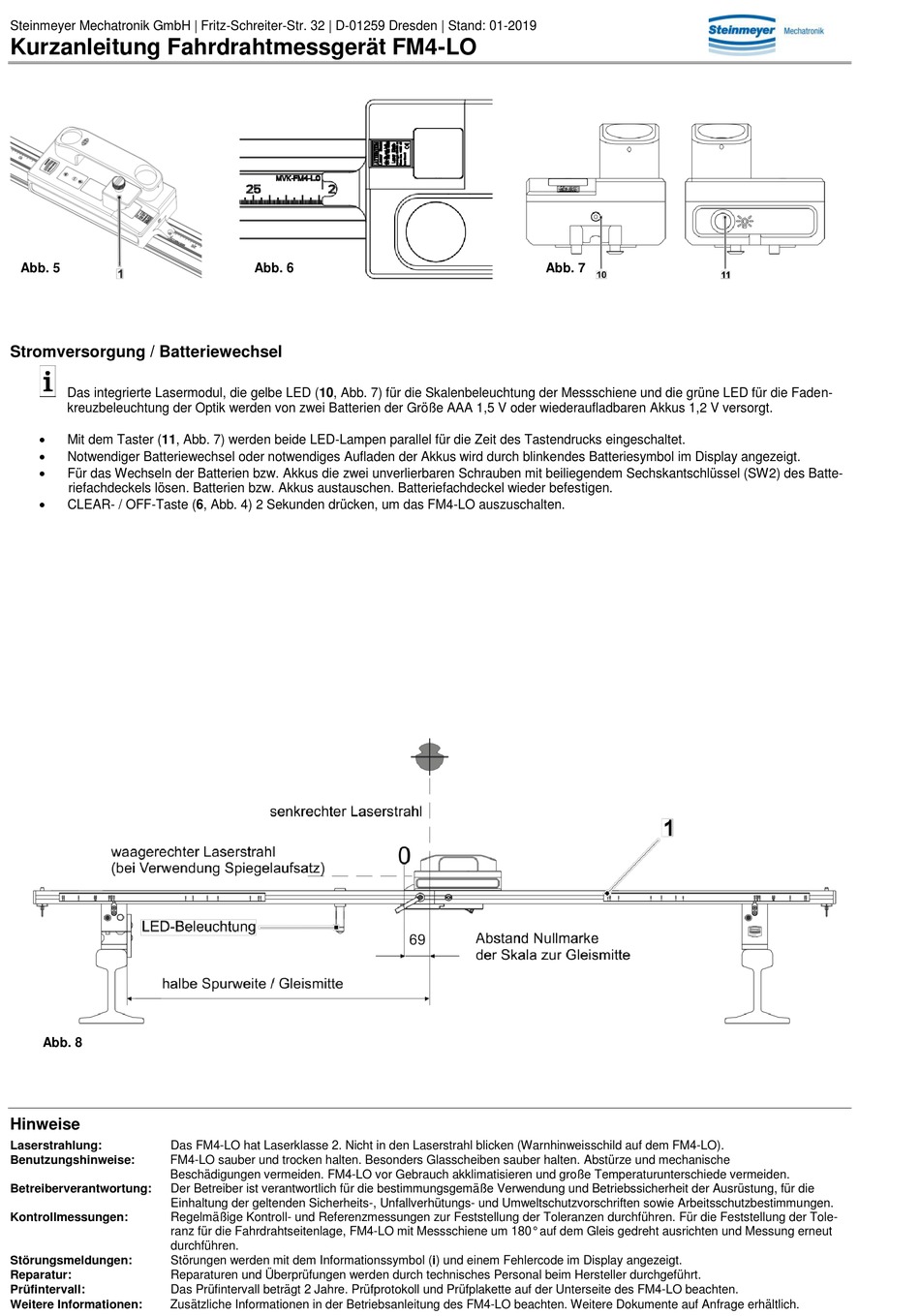

Steinmeyer FM4-LO Kurzanleitung Seite 2

Steinmeyer Mechatronik GmbH | Fritz-Schreiter-Str. 32 | D-01259 Dresden | Stand: 01-2019
Kurzanleitung Fahrdrahtmessgerät FM4-LO
Abb. 5
Stromversorgung / Batteriewechsel
Das integrierte Lasermodul, die gelbe LED (10, Abb. 7) für die Skalenbeleuchtung der Messschiene und die grüne LED für die Faden-
kreuzbeleuchtung der Optik werden von zwei Batterien der Größe AAA 1,5 V oder wiederaufladbaren Akkus 1,2 V versorgt.

Mit dem Taster (11, Abb. 7) werden beide LED-Lampen parallel für die Zeit des Tastendrucks eingeschaltet.

Notwendiger Batteriewechsel oder notwendiges Aufladen der Akkus wird durch blinkendes Batteriesymbol im Display angezeigt.

Für das Wechseln der Batterien bzw. Akkus die zwei unverlierbaren Schrauben mit beiliegendem Sechskantschlüssel (SW2) des Batte-
riefachdeckels lösen. Batterien bzw. Akkus austauschen. Batteriefachdeckel wieder befestigen.

CLEAR- / OFF-Taste (6, Abb. 4) 2 Sekunden drücken, um das FM4-LO auszuschalten.
Abb. 8
Hinweise
Laserstrahlung: Das FM4-LO hat Laserklasse 2. Nicht in den Laserstrahl blicken (Warnhinweisschild auf dem FM4-LO).
Benutzungshinweise: FM4-LO sauber und trocken halten. Besonders Glasscheiben sauber halten. Abstürze und mechanische
Beschädigungen vermeiden. FM4-LO vor Gebrauch akklimatisieren und große Temperaturunterschiede vermeiden.
Betreiberverantwortung: Der Betreiber ist verantwortlich für die bestimmungsgemäße Verwendung und Betriebssicherheit der Ausrüstung, für die
Einhaltung der geltenden Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften sowie Arbeitsschutzbestimmungen.
Kontrollmessungen: Regelmäßige Kontroll- und Referenzmessungen zur Feststellung der Toleranzen durchführen. Für die Feststellung der Tole-
ranz für die Fahrdrahtseitenlage, FM4-LO mit Messschiene um 180° auf dem Gleis gedreht ausrichten und Messung erneut
durchführen.
Störungsmeldungen: Störungen werden mit dem Informationssymbol (i) und einem Fehlercode im Display angezeigt.
Reparatur: Reparaturen und Überprüfungen werden durch technisches Personal beim Hersteller durchgeführt.
Prüfintervall: Das Prüfintervall beträgt 2 Jahre. Prüfprotokoll und Prüfplakette auf der Unterseite des FM4-LO beachten.
Weitere Informationen: Zusätzliche Informationen in der Betriebsanleitung des FM4-LO beachten. Weitere Dokumente auf Anfrage erhältlich.
Abb. 6 Abb. 7
