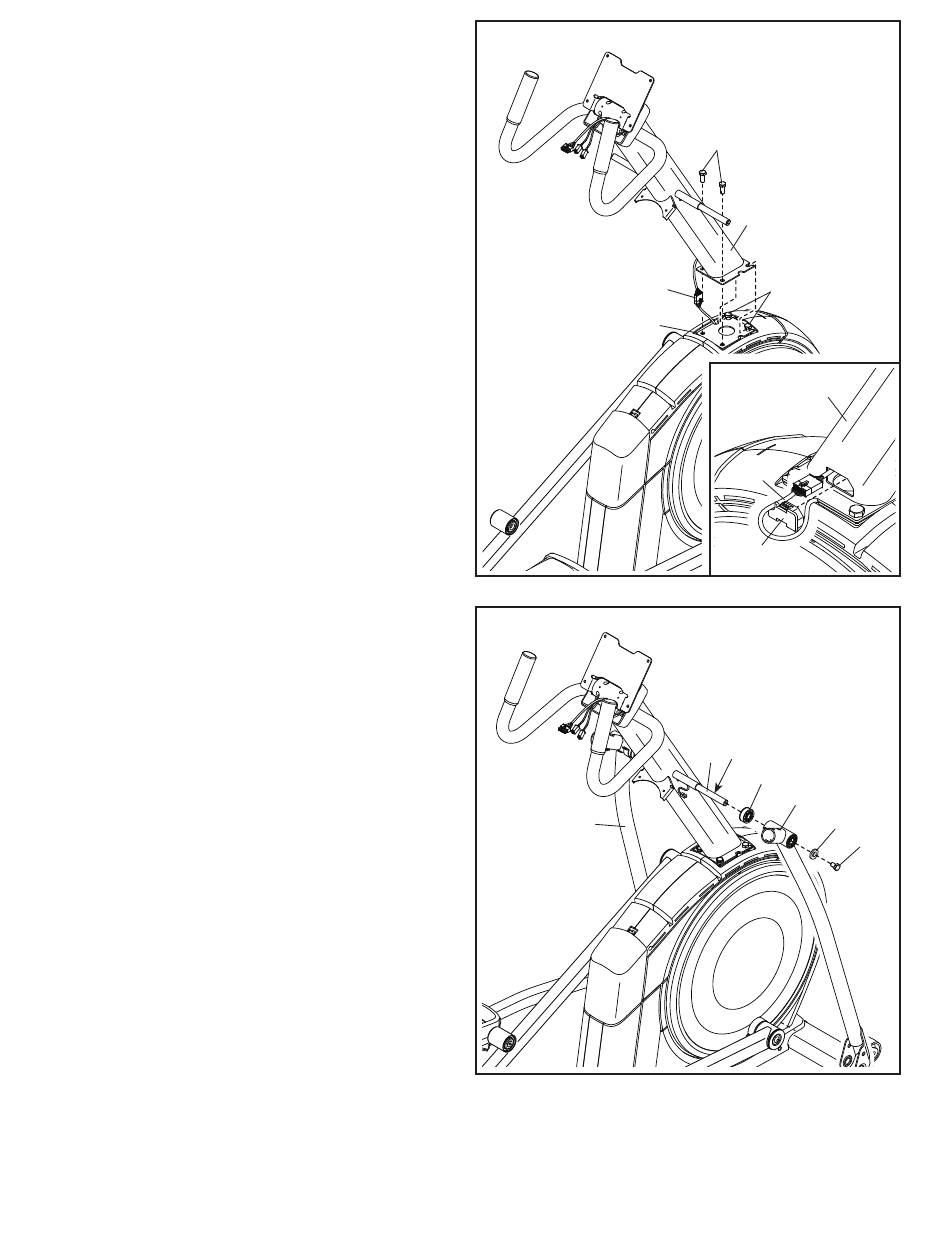

7. Vermeiden Sie es, die Kabel einzuklemmen.
Lassen Sie eine zweite Person den Pfosten (4)
an den Rahmen (1) halten.
Hinweis: Am Rahmen (1) sind zwei M10 x
25mm Schrauben (92) vormontiert.
Befestigen Sie den Pfosten (4) mit zwei zusätz-
lichen M10 x 25mm Schrauben (92). Ziehen Sie
die Schrauben noch nicht vollständig fest.
Siehe Nebenbild. Stecken Sie die
Steckverbinder der Drähte in die linke Seite
des Pfostens (4). Führen Sie als Nächstes das
Hauptkabel (110) wie abgebildet durch die Kerbe
in der Durchführung (156). Dann drücken Sie die
Durchführung in den Pfosten.
8. Tragen Sie Schmierfett auf die Achse an der
rechten Seite des Pfostens (4) auf.
Als Nächstes schieben Sie einen
Schwenkabstandhalter (54) auf die rechte Seite
des Pfostens (4).
Dann identifizieren Sie den rechten
Pendelschenkel (60), richten ihn wie abgebildet
aus und schieben ihn auf die rechte Seite des
Pfostens (4).
Befestigen Sie den rechten Pendelschenkel (60)
mit einer M8 x 13mm Schraube (82) und einer
M8 x 28mm Unterlegscheibe (97).
Wiederholen Sie diesen Schritt, um den lin-
ken Pendelschenkel (46) zu befestigen.
7
110
8
46
10
Vermeiden Sie
ein Einklemmen der
Kabel
92
4
92
1
4
110
156
4 Schmierfett
54
60
97
82
