PT01-Installation

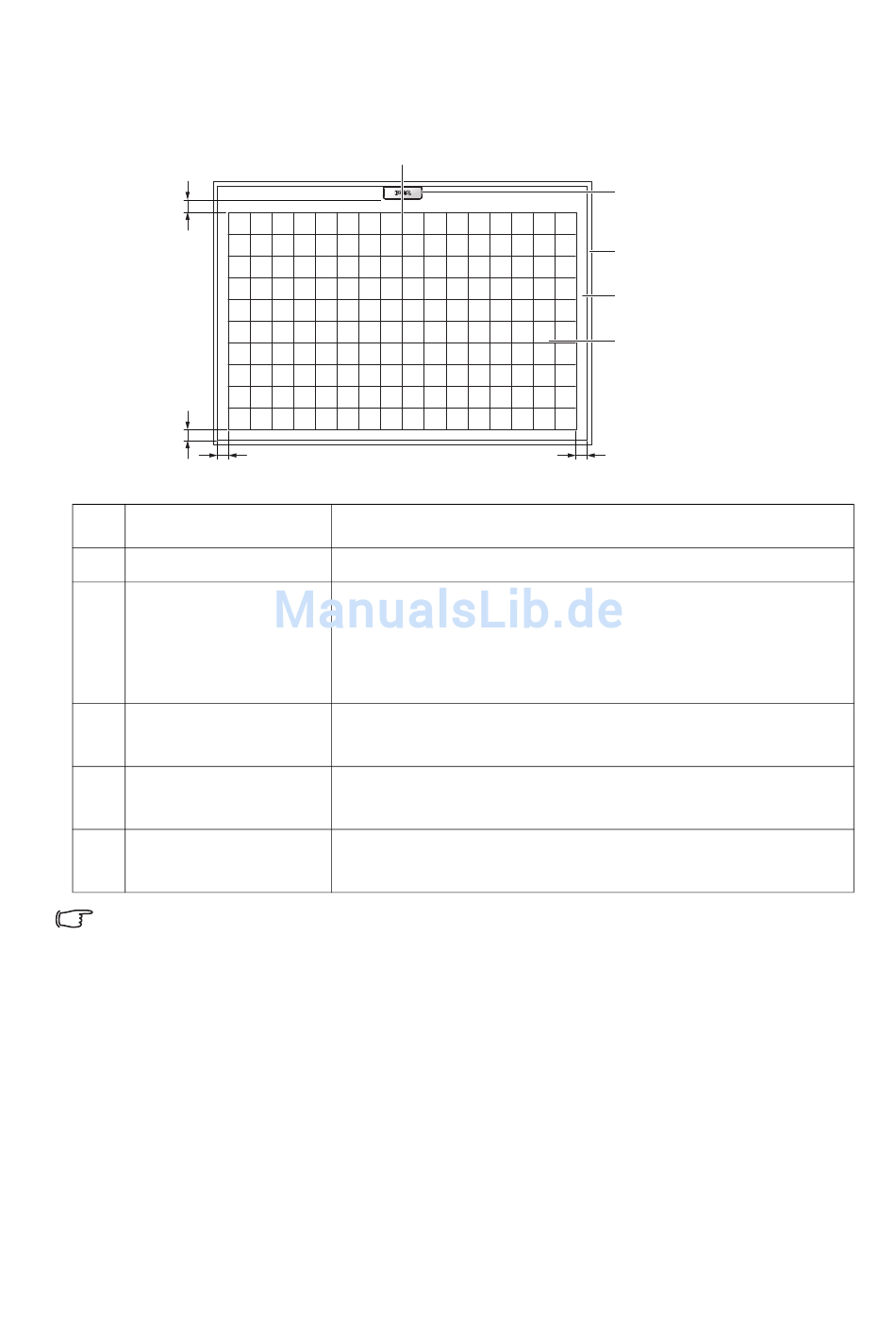

Projektionsflächentoleranzen
50 – 100 mm
50 mm
Nr.
Element
1 Horizontalposition Mittellinie der Projektionsfläche.
2 Vertikalposition
3 Abstand
4 Ausrichtung
5 Touch-Fläche
Umgebungslicht und direkter Sonneneinstrahlung können die maximal
mögliche Projektionsflächengröße einschränken und Störungen verursachen.
In solchen Fällen verringern Sie die Projektionsflächegröße oder greifen auf
den Stiftmodus mit dem PointWrite-Stift zurück, um besser schreiben zu
können.
10
Vorbereitungen
Mittellinie der Touch-Fläche
50 mm
Deckenmontage: Oberkante der Projektionsfläche
mit Abstand.
Tischmontage: Unterkante der Projektionsfläche mit
Abstand.
Minimum: 50 mm. Maximum: 100 mm.
Normal: 70 mm
Der Kopf des Lasermoduls muss auf die Touch-
Fläche gerichtet werden.
Minimum: 165 cm. Maximum: 254 cm (wenn keine
Störungen durch Umgebungslicht eintreten)
PT01-Touchmodul
Rahmen
Oberfläche
Touch-Fläche
50 mm
Spezifikationen
