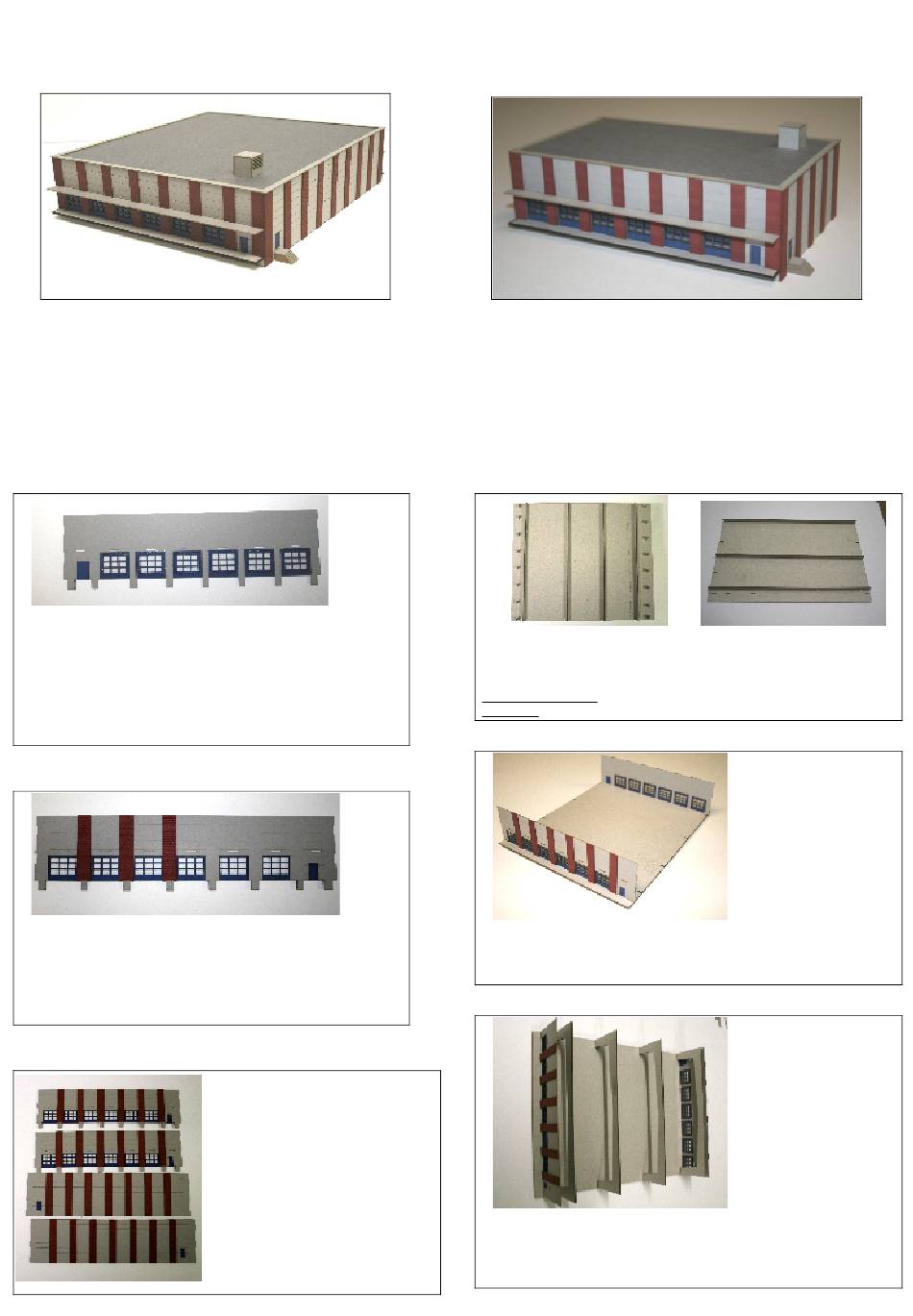

Bauanleitung
großes und kleines Speditionslager
1
:
MU_-N-i00003
Die folgende Bauanleitung gilt für den
Bausatz-Nr.:
MU_-N-i00003 großes Speditionslager und
Bausatz-Nr.:
MU_-N-i00004 kleines Speditionslager .
3
Bausatz i00003: 12 blaue Tore, 4 Türen
Bausatz i00004:
6 blaue Tore, 3 Türen
Kleben Sie bitte zuerst die Scheiben auf die Rückseite der blauen
Tore, dann können diese in die dafür vorgesehenen Öffnungen
von hinten eingeklebt werden. Die 4 bzw. 3 Türen von innen
einkleben.
4
Bausatz i00003: 12 kurze Mauerwerksverkleidungen
Bausatz i00004:
6 kurze Mauerwerksverkleidungen
Die entsprechenden kürzeren Mauerwerksverkleidungen ohne
Eckverzahnung werden zwischen den Toren befestigt.
großes Speditionslager
Bausatz i00003:
14 lange Mauerwerksverkleidungen
Bausatz i00004:
12 lange Mauerwerksverkleidungen
Die langen Mauerwerksverkleidungen
( ohne Eckverzahnung) auf den beiden
Seitenwänden befestigen.
5
2
:
MU_-N-i00004
6
Bausatz i00003: 4 Bodenträgerversteifungen.
Bausatz i00004: 3 Bodenträgerversteifungen.
Achtung! Bevor die Wände auf der Bodenplatte befestigt werden,
müssen von unten auf jeden Fall die Bodenträgerversteifungen
z u e r s t eingeklebt werden
7
Bausatz i00003: 2 Torwände
Bausatz i00004: 1 Torwand
Nun können die Torwände bzw. die Torwand in die dafür
vorgesehenen Öffnungen geklebt werden.
8
Bausatz i00003: 4 Dachträger
Bausatz i00004: 2 Dachträger
Kleben Sie die Dachträger in die Aussparungen auf
der Bodenplatte ein.
kleines Speditionslager
7
Spur N
