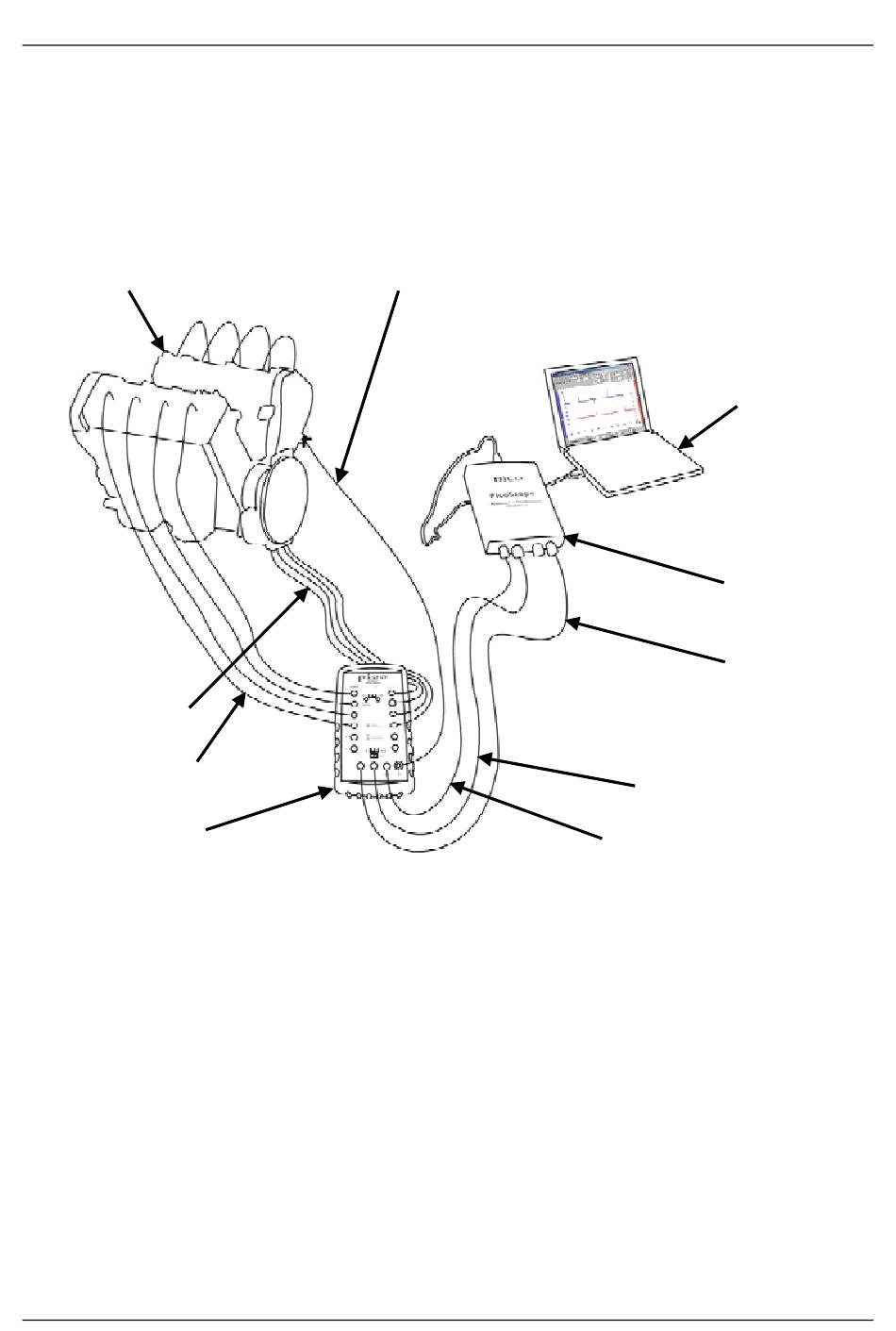

Ejemplo de configuración
La unidad Mixmaster se puede utilizar con la mayoría de los motores y los
osciloscopios, y por ello no hay dos configuraciones iguales. Para empezar,
describimos una configuración típica que puede modificar para adaptarla a su
aplicación.
Motor en prueba
Cables del
banco B
Cables del banco A
Mixmaster
DO120-3
Cable a tierra
Manual del usuario Mixmaster
Osciloscopio
para PC de
Pico
Cable del
activador
Cable del canal A
Cable del canal B
PC o
equipo
portátil
donde se
ejecuta
software
Picoscope
