Selbstnivellierender Rotationslaser
Artikel-Nr. R150
Vorwort
Dieser Rotationslaser ist ein Diodenlaser mit sichtbarem Laserstrahl und
automatischer Horizontierung. Er hat ein übersichtliches Bedienfeld und ist
dadurch leicht zu handhaben. Neben seiner Robustheit bestechen die kompakten
Abmessungen und das geringe Gewicht.
Vor Auslieferung werden alle Instrumente sorgfältig geprüft.
Damit Sie stets ein einsatzbereites Gerät haben, sollten Sie folgende
Hinweise beachten:
1. lnstrumente niemals naß im Behälter aufbewahren.
2. Genauigkeit vor jedem Einsatz überprüfen, da wir keine Haftung für
Dejustierung übernehmen können.
3. Hinweise zur Behandlung des Akkus beachten.
4. Laseraustritt-Fenster schonend behandeln.
1. Vorbereitung zur Messung

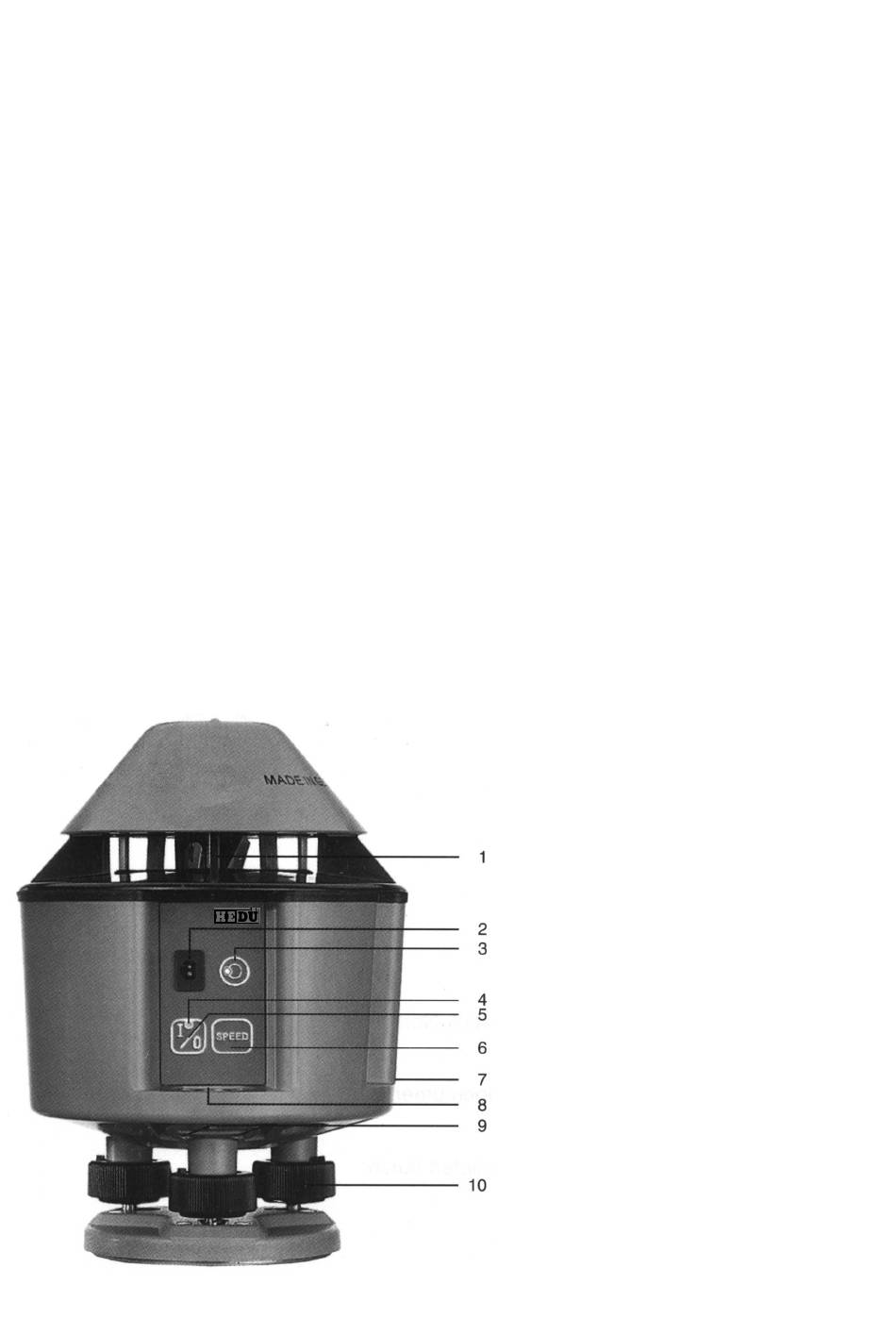

Stativ grob ausrichten und Lasernivellier mit Stativschraube [12] fest anziehen. Mit
der Taste [5] das Gerät einschalten; die grüne Batterie-Kontrolleuchte [4] leuchtet
auf. Die sogleich rot blinkende
LED in der
Horizontierungsanzeige [3] zeigt
an, daß das Lasernivellier noch
nicht ausgerichtet ist. Dies
geschieht mit Hilfe der
Fußschrauben [10] unter
Beobachtung der Dosenlibelle [8].
Ist das Gerät ausgerichtet, erlischt
die rot blinkende LED. Jetzt
übernimmt der Kompensator die
genaue Resthorizontierung, und
Laserdiode sowie Rotor [1]
schalten sich ein.
Wird das Lasernivellier durch
versehentliches Anstoßen in
seiner Lage verändert, sodaß der
Kompensationsbereich des
Reglers überschritten ist, schaltet
automatisch die Laserdiode ab.
Damit ist eine Fehlmessung
ausgeschlossen.
Werbung
Verwandte Anleitungen für hedu R150
Inhaltszusammenfassung für hedu R150
- Seite 1 Selbstnivellierender Rotationslaser Artikel-Nr. R150 Vorwort Dieser Rotationslaser ist ein Diodenlaser mit sichtbarem Laserstrahl und automatischer Horizontierung. Er hat ein übersichtliches Bedienfeld und ist dadurch leicht zu handhaben. Neben seiner Robustheit bestechen die kompakten Abmessungen und das geringe Gewicht. Vor Auslieferung werden alle Instrumente sorgfältig geprüft.
- Seite 2 Befindet sich das Lasergerät mehr als 8 Minuten außerhalb seines Kompensationsbereiches, erfolgt ein automatisches Abschalten der kompletten Elektronik. Mit der Speed-Taste [6] kann die Standarddrehzahl von 420 U/min in 3 Stufen auf 100, 1 oder 0 U/min verändert werden. Dies geschieht jeweils durch Drücken der Speed-Taste.
- Seite 3 Bei Drehzahleinstellung 1 U/min schaltet das Gerät zur Schonung des Akkus schon etwas früher aus. 2.1. Akku-Betrieb Das Nachladen des Akkus geschieht über die Ladebuchse [2] mit dem Ladegerät. Wenn die Kontrollampe am Ladegerät erlischt, ist der Ladevorgang beendet. Ein Überladen ist nicht möglich, sofern nicht mehrfach hintereinander geladen wird.
- Seite 4 2. Grüne LED blinkt Wie 1, aber Batteriekapazität schwach. 3. Grüne LED leuchtet und Instrument eingeschaltet, aber außerhalb rote LED blinkt des Kompensationsbereiches. Das Gerät schaltet nach circa 8 Minuten automatisch aus. 4. Grüne und rote LED Wie 3, aber Batteriekapazität schwach. blinken im Wechsel 5.
