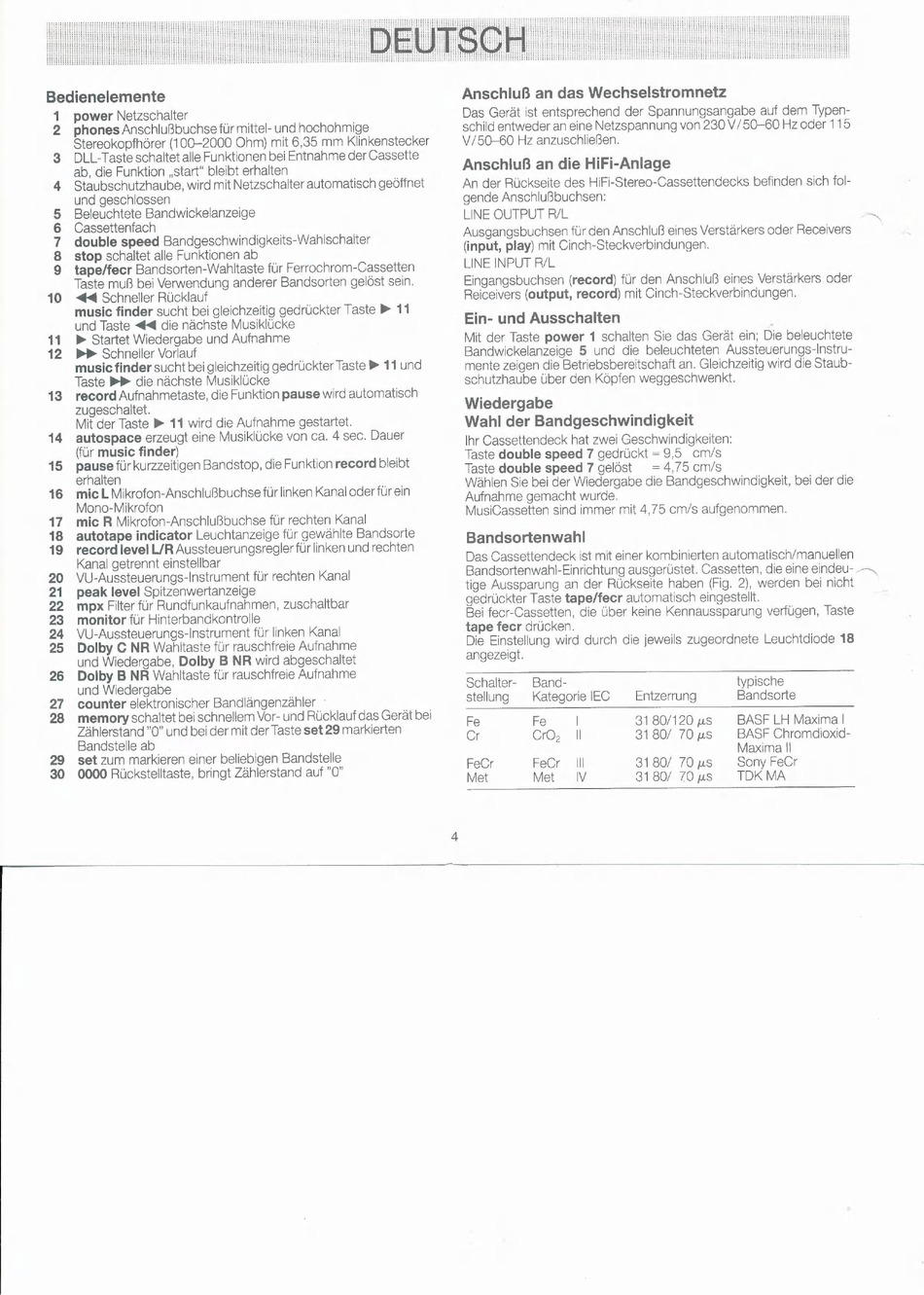

Bedienelemente
OOOO A O Na
— o
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
power Netzschalter
phones AnschluBbuchse für mittel- und hochohmige
Stereokopfhürer (100-2000 Ohm) mit 6,35 mm Klinkenstecker
DLL-Taste schaltet alle Funktionen bei Entnahme der Cassette
ab, die Funktion „start" bleibt erhalten
Beleuchtete Bandwickelanzeige
Cassettenfach
stop schaltet alle Funktionen ab
> Startet Wiedergabe und Aufnahme
>» Schneller Vorlauf
music finder sucht bei gleichzeitig gedrückter Taste » 11 und
Taste P» die nächste Musiklücke
record Aufnahmetaste, die Funktion pause wird automatisch
zugeschaltet.
Mit der Taste $ 11 wird die Aufnahme gestartet.
autospace erzeugt eine Musiklücke von ca. 4 sec. Dauer
(für music finder)
und Wiedergabe, Dolby B NR wird abgeschaltet
Dolby B NR Wahltaste für rauschfreie Aufnahme
und Wiedergabe
counter elektronischer Bandlängenzähler `
set zum markieren einer beliebigen Bandstelle
0000 Rückstelltaste, bringt Zahlerstand auf "0"
Anschluß an das Wechselstromnetz
Das Gerät ist entsprechend der Spannungsangabe auf dem Typen-
schild entweder an eine Netzspannung von 230 V/ 50-60 Hz oder 115
V/50-60 Hz anzuschließen.
Anschluß an die HiFi-Anlage
An der Rückseite des HiFi-Stereo-Cassettendecks befinden sich fol-
gende Anschlußbuchsen:
NE OUTPUT R/L
usgangsbuchsen für den Anschluß eines Verstärkers oder Receivers
nput, play) mit Cinch-Steckverbindungen.
NE INPUT R/L
Eingangsbuchsen (record) für den Anschluß eines Verstärkers oder
Reiceivers (output, record) mit Cinch-Steckverbindungen.
> I
Ein- und Ausschalten
Mit der Taste power 1 schalten Sie das Gerát ein; Die beleuchtete
Bandwickelanzeige 5 und die beleuchteten Aussteuerungs-Instru-
mente zeigen die Betriebsbereitschaft an. Gleichzeitig wird die Staub-
schutzhaube über den Köpfen weggeschwenkt.
Wiedergabe
Wahl der Bandgeschwindigkeit
Ihr Cassettendeck hat zwei Geschwindigkeiten:
Taste double speed 7 gedrückt = 9,5 cm/s
Taste double speed 7 gelöst = 4,75 cm/s
Wählen Sie bei der Wiedergabe die Bandgeschwindigkeit, bei der die
Aufnahme gemacht wurde.
MusiCassetten sind immer mit 4,75 cm/s aufgenommen.
Bandsortenwahl
Das Cassettendeck ist mit einer kombinierten automatisch/manuellen
Bandsortenwahl-Einrichtung ausgerüstet. Cassetten, die eine eindeu-
tige Aussparung an der Rückseite haben (Fig. 2), werden bei nicht
gedrückter Taste tape/fecr automatisch eingestellt.
Bei fecr-Cassetten, die über keine Kennaussparung verfügen, Taste
tape fecr drücken.
Die Einstellung wird durch die jeweils zugeordnete Leuchtdiode 18
angezeigt.
Schalter-- Band- typische
stellung Kategorie IEC Entzerrung Bandsorte
Fe Fe | 31 80/120 us BASF LH Maxima |
Cr Cr; Il 3180/ 70 us BASF Chromdioxid-
Maxima ll
FeCr FeCr Ill 3180/ 70 us Sony FeCr
Met Met M 3180/ 70 us TDK MA
