Aufbau und Funktion
Voreinstellungen
5.2
Voreinstellungen
Komplette Montage!
Das Gerät darf nur verwendet werden wenn alle Anbauteile des Gehäuses montiert sind.
Ein Betrieb des nicht kompletten Gerätes kann zu Beschädigungen und Verletzungen
führen.
•
Vor dem Betrieb feste Montage aller Bauteil überprüfen!
5.2.1
Schleifflüssigkeit einfüllen
Betrieb ohne Schleifflüssigkeit!
Ab Werk ist das Gerät nicht mit Schleifflüssigkeit gefüllt. Das Gerät darf nicht ohne Schleifflüs-
sigkeit betrieben werden!
•
Schleifflüssigkeit vor Inbetriebnahme auffüllen! > siehe Kapitel 8
Pos. Symbol
1
2
3
4
5
6
7
8
•
Verschlussschraube vom Ablassgewinde abschrauben.
•
Staubauffangbehälter am Ablassgewinde handfest anschrauben.
•
Schmiernippelstöpsel vom Ablass- und Einfüllschlauch entfernen.
•
Schleifflüssigkeitsbehälter mit Einfüllstutzen auf den Einfüllschlauch setzen.
•
Schleifflüssigkeit nachfüllen.
•
Markierung korrekter Flüssigkeitsstand auf dem Sichtglas beachten (nicht überschreiten)!
Das Gerät darf nicht mit eingefüllter Schleifflüssigkeit transportiert werden!
Schleifflüssigkeit in einen sicher verschließbaren Behälter ablassen!
16
Beschreibung
0
Schleifscheibe
Schmiernippelstöpsel
Einfüll- / Ablassschlauch
Sichtglas Schleifflüssigkeit
Markierung korrekter Flüssigkeitsstand
Staubauffangbehälter
Ablassgewinde
Gerätetisch
VORSICHT

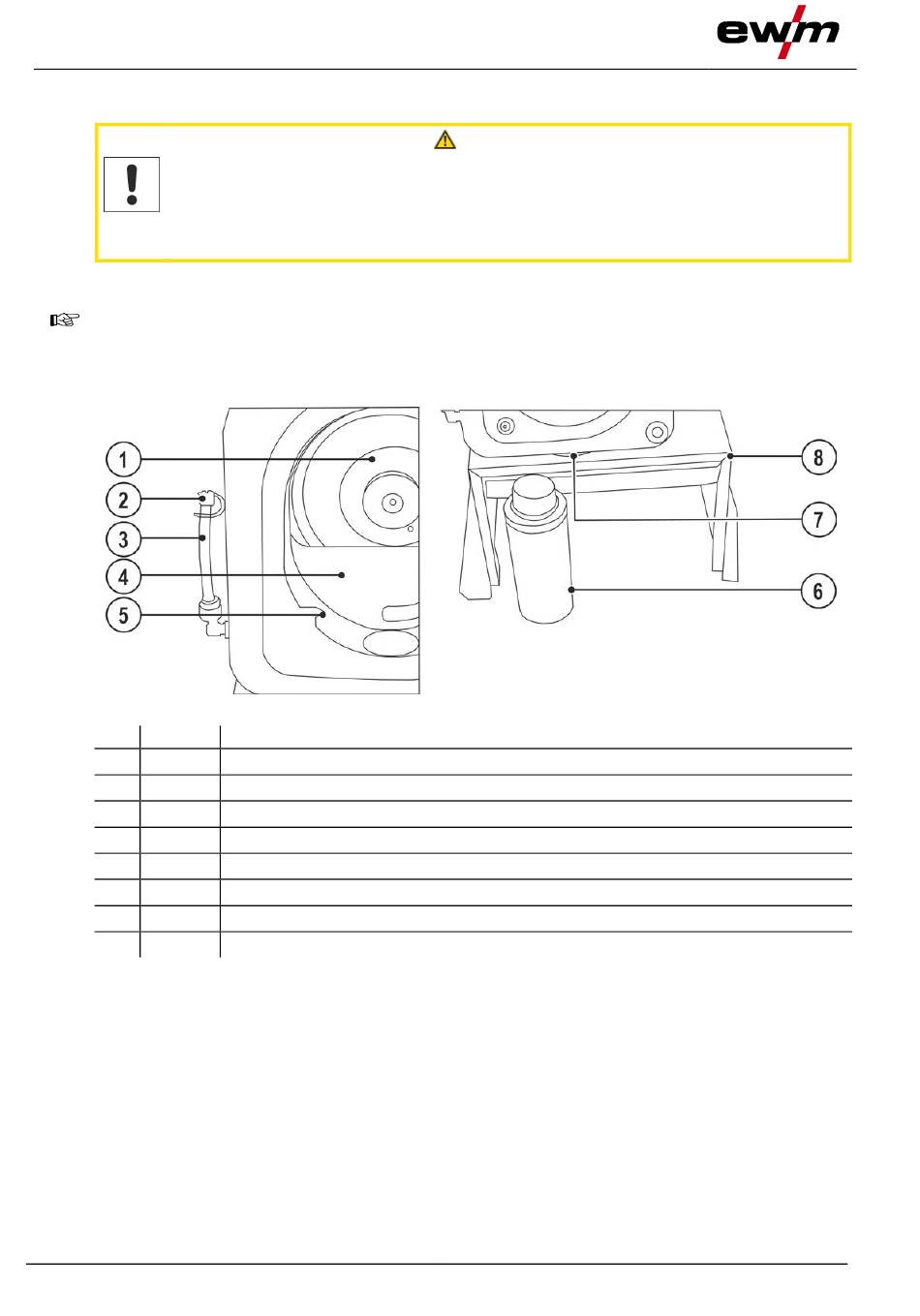

Abbildung 5-2
099-003694-EW500
08.08.2023
