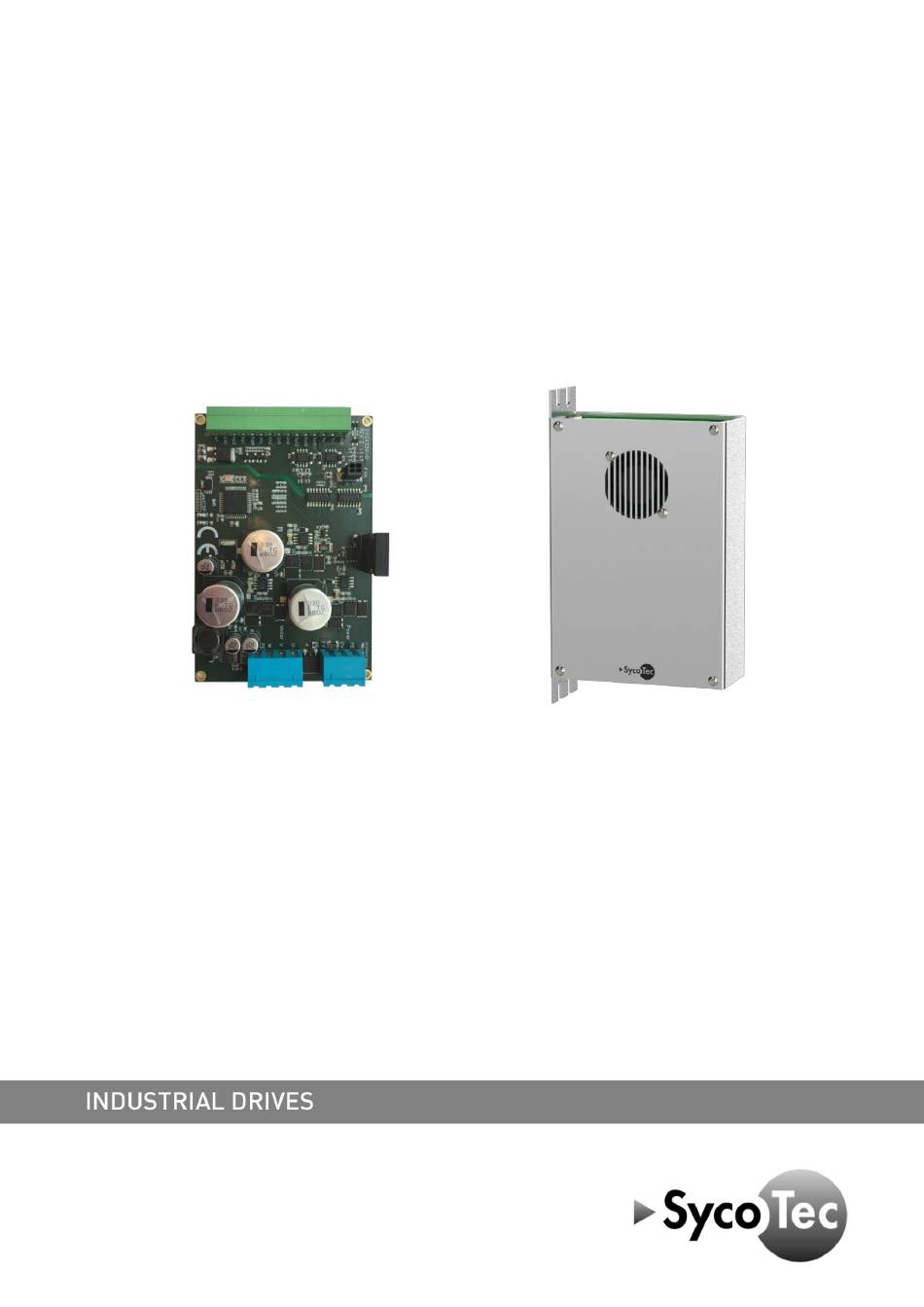

- Seite 1 Gebrauchsanweisung HF-Umrichter e@syDrive® 4330 (IP00), 4330-H (IP10)
- Seite 3 Inhaltsverzeichnis BENUTZERHINWEISE ........................4 VERWENDETE SYMBOLE ........................ 4 LIEFERUMFANG ..........................5 ZUBEHÖR ............................5 VERWENDUNGSZWECK ........................5 SICHERHEITS- UND WARNHINWEISE ....................6 INSTALLATION, INBETRIEBNAHME UND BETRIEB ................7 BETRIEB ............................8 TRANSPORT- UND LAGERBEDINGUNGEN ..................8 REINIGUNG, WARTUNG UND ENTSORGUNG ................. 9 EMV ..............................
- Seite 4 1 Benutzerhinweise Verwendete Symbole Gebrauchsanweisung / Gerät Bezeichnet eine maximale Gefährdung durch eine Situation, die GEFAHR unmittelbar zu schweren oder tödlichen Verletzungen führen kann. Bezeichnet eine gefährliche Situation, die zu Sachschäden oder WARNUNG mittelschweren bis schweren Verletzungen führen kann. Bezeichnet eine gefährliche Situation, die zu Sachschäden oder leichten bis VORSICHT mittelschweren Verletzungen führen kann.
- Seite 5 Spindeln, z.B. für Schleif-, Fräs- und Bohrmaschinen an Werkzeugmaschinen oder CAD/CAM-Maschinen eingesetzt. Die hohe Umrichter-Schaltfrequenz sorgt für einen geringen Stromanstieg in den Motoren und eine starke Erwärmung der Rotoren wird vermieden. So können bewährte SycoTec-Spindeln ohne Motordrossel betrieben werden. Mehr als dreimal pro Minute auf maximale Drehzahl zu beschleunigen und dann auf Drehzahl Null abzubremsen, gilt als nicht bestimmungsgemäß...
- Seite 6 • Es dürfen nur von SycoTec freigegebene Kombinationen von Parametersätzen und Spindeln verwendet werden. Andere Kombinationen können bei der Verwendung zu gefährlichen Situationen führen. ACHTUNG Bei der Handhabung des Umrichters sind allgemeine ESD-Maßnahmen (Elektrostatische Entladung) zu ergreifen. Änderungen an und in den Geräten dürfen nur nach vorheriger Absprache mit SycoTec durchgeführt werden.
- Seite 7 3 Installation, Inbetriebnahme und Betrieb Die Installation muss durch Fachpersonal mit elektrotechnischer Ausbildung durchgeführt werden. Die Inbetriebnahme muss durch Fachpersonal mit ausreichenden Kenntnissen in den Bereichen Elektro- und Antriebstechnik ausgeführt werden. Der Umrichter und das Zubehör sind vor der Inbetriebnahme auf Beschädigungen zu überprüfen. Elektrostatisch gefährdete Bauelemente dürfen nicht berührt werden.
- Seite 8 Umgebungstemperatur nicht überschritten werden. Die zulässigen Werte für die einzelnen Leitungsquerschnitte sind durch die DIN VDE 0298-4 vorgegeben und müssen unbedingt beachtet werden. Die Werte einer durch SycoTec durchgeführten Voreinstellung müssen durch den Nutzer auf Richtigkeit überprüft werden. Betrieb GEFAHR Während des Betriebs des Produktes besteht die Gefahr schwerer Personen- und Sachschäden durch sich...
- Seite 9 Fachpersonal ausgeführt werden. VORSICHT • Bei Änderungen durch Dritte erlöschen die Zulassungen • Verwenden Sie nur SycoTec-Originalteile und -Ersatzteile. Entsorgung von Geräten sowie Zubehör am Ende der Nutzungsdauer Auf Basis der EU-Richtlinie (WEEE 2012/19/EU) über Elektro- und Elektronik-Altgeräte weisen wir darauf hin, dass das vorliegende Produkt der genannten Richtlinie unterliegt und innerhalb Europas einer speziellen Entsorgung zugeführt werden muss.
- Seite 10 Leistungsdaten - Umrichter e@syDrive 4330 Eingangsspannung 48 V DC Logik-Versorgung 24 V DC (0,5 A) Ausgangsspannung 33 V AC Ausgangsstrom S1: 11 A max. 18 A / 60 s Ausgangsleistung S1: 560 W max. 880 W Ausgangsfrequenz min. 50 Hz max.
- Seite 11 Leistungsdaten – Umrichter e@syDrive 4330-H Eingangsspannung 48 V DC Logik-Versorgung 24 V DC (0,5 A) Ausgangsspannung 33 V AC Ausgangsstrom S1: 13 A max. 18 A / 60 s Ausgangsleistung S1: 660 W max. 880 W Ausgangsfrequenz min. 50 Hz max.
- Seite 12 5 Anschluss, Stecker und Pinbelegung Umrichter e@syDrive 4330 Umrichter e@syDrive 4330-H Stromversorgungsanschluss X1 (Gegenstecker TBP01P1-508-03BE) Beschreibung Schutzleiter GND - Rückleitung der Spannungsversorgung + Stromversorgung, 48 V Verbindungskabel von der Stromversorgung - 1,5 mm² mit einer maximalen Länge von 2 m. Der Schutzleiter muss angeschlossen werden.
- Seite 13 Spindelanschluss X2 (Gegenstecker TBP01P1-508-04BE) Beschreibung Motorphase U Motorphase V Motorphase W Schutzleiter + Motorschirm SycoTec-Kabel werden empfohlen. Der Schutzleiter muss angeschlossen werden. Der Motorschirm muss mit PE verbunden sein. I-O Verbindung X3 (Gegenstecker Würth WR-TBL 691361300015) Funktion Beschreibung Masse UART...
- Seite 14 Spindelanschluss X2 Schließen Sie die Spindelkabel gemäß dem folgenden Schema an: Beschreibung Motorphase U Motorphase V Motorphase W Schutzleiter + Motorschirm Logikversorgung Für die Logikversorgung des Umrichters e@syDrive 4330, 4330-H ist Folgendes zu beachten: Spannung: 12 – 28 V Strom: max. 500 mA Funktion Beschreibung Masse...
- Seite 15 Analog-Eingang / Drehzahlsollwert Der Drehzahlsollwert wird über den Analog-Eingang AIN 0…10 V vorgegeben. Der Analog-Eingang dient zur Drehzahlsollwertvorgabe. Der Spannungsbereich beträgt 0 bis 10 V. Funktion Beschreibung Masse ANL IN Analog-Eingang: Geschwindigkeitsregelung (0 – 10 V) 0 – 10 V/ 0 - Max: Die Skalierung für den Analogwert ist abhängig von der Parametereinstellung. Der Standardwert ist die maximale Spindelgeschwindigkeit.
- Seite 16 Der UART-Anschluss dient zur Parametrierung des Umrichters mittels PC. Es besteht auch die Möglichkeit, die Spindel über Steuerbefehle zu steuern. In der Schnittstellenbeschreibung sind die UART-Befehle und die Antworten des Umrichters beschrieben. Die Schnittstellenbeschreibung kann über die SycoTec Homepage Downloads - SycoTec GmbH & Co. KG heruntergeladen werden.
- Seite 17 6.12 Beschreibung der LEDs – Fehlermeldungen Die LEDs zeigen den aktuellen Status des Umrichters an: LED Grün – Power LED Rot – Fehler Bedeutung ON (an) OFF (aus) Umrichter betriebsbereit, Betrieb ohne Fehler ON (an) ON (an) Fehler (Fehlercode kann per Software ausgelesen werden) Fehlermeldung: Anzahl der Blink- Bedeutung des Fehlers...
- Seite 18 7 Montage Montage Umrichter e@syDrive 4330 Der Umrichter muss mit 4x M3-Schrauben befestigt werden. VORSICHT Die Unterseite muss gegen Kurzschluss geschützt sein! (Kein Kontakt zu elektrisch leitenden Materialien.) → Empfehlung: Umrichter auf Distanzstifte > = 5 mm Länge montieren. Montage Umrichter e@syDrive 4330-H Der Umrichter kann mit bis zu 4 Schrauben befestigt werden.
- Seite 19 Verkäufer bescheinigten Verkaufsdatum. Bei begründeten Beanstandungen leistet SycoTec Gewährleistung durch kostenlose Ersatzteillieferung oder Instandsetzung. SycoTec haftet nicht für Defekte und deren Folgen, die entstanden sind oder entstanden sein können, durch natürliche Abnützung, unsachgemäße Behandlung, Reinigung oder Wartung, Nichtbeachtung der Wartungs-, Bedienungs-, oder Anschlussvorschriften, Korrosion, Verunreinigung in der Luftversorgung oder chemische oder elektrische Einflüsse, die ungewöhnlich oder nach den Werksvorschriften nicht zulässig sind.
- Seite 20 (EN = Original)
