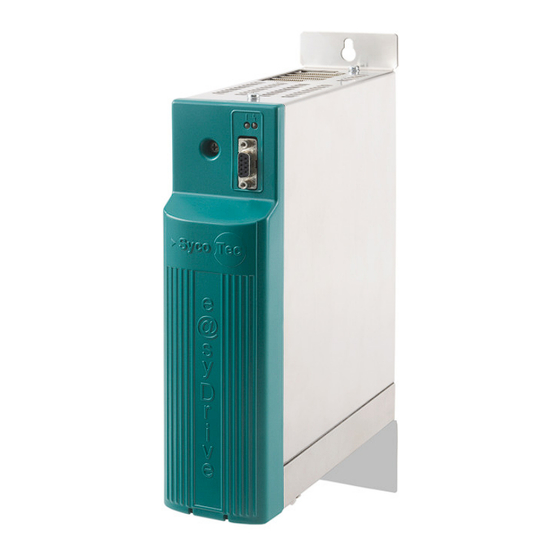

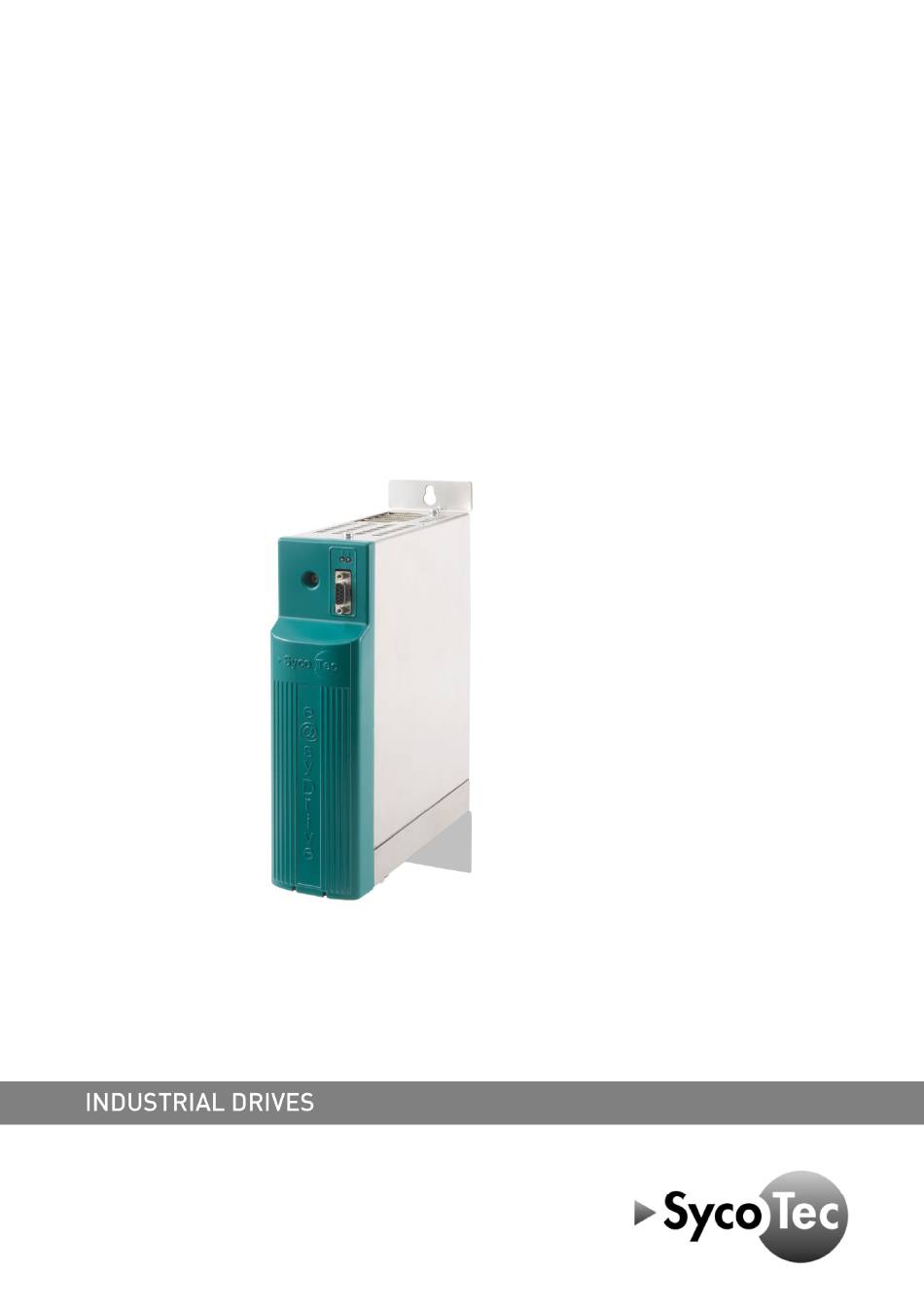

- Seite 1 Kurzbedienungsanweisung HF-Umrichter e@syDrive® 4425, 4426...
-
Seite 2: Inhaltsverzeichnis
Diese Kurzbedienungsanweisung gilt nur in Verbindung mit der Gebrauchs- anweisung HF-Umrichter e syDrive® 4425, 4426 (Material-Nr. 1.001.7140)! Die darin aufgeführten Sicherheitshinweise sind vor Inbetriebnahme zu beachten ! Inhaltsverzeichnis A 1.0 Lieferumfang A 2.0 Elektrische Anschlüsse A 3.0 Blockschaltbild A 4.0 Bediensoftware e@syDrive® 4425, 4426 installieren A 5.0 Starten des Programms mit SycoTec_e@syDrive.exe A 6.0 Konfigurieren und Erstinbetriebnahme A 7.0 Anschlussplan Fernbedienung... -
Seite 3: A 1.0 Lieferumfang
A 1.0 Lieferumfang HF-Umrichter e@syDrive® 4425 (IP 00) Material-Nr. 1.001.2769 HF-Umrichter e@syDrive® 4425 (IP 20) Material-Nr. 1.001.2768 HF-Umrichter e@syDrive® 4426 (IP 00) Material-Nr. 1.002.2514 HF-Umrichter e@syDrive® 4426 (IP 20) Material-Nr. 1.002.2513 Kurzbedienungsanweisung Material-Nr. 1.003.1414 A 2.0 Elektrische Anschlüsse (1) Anschluss Spannungsversorgungskabel von Versorgungsmodul an Umrichter e@syDrive® 4425, 4426 (2) Anschluss Netzleitung an Versorgungsmodul (3) Anschluss Fernbedienung (digitale Relaisausgänge) (4) Anschluss Fernbedienung (digitaler, analoger Eingänge und Frequenzausgang... -
Seite 4: A 3.0 Blockschaltbild
A 3.0 Blockschaltbild... -
Seite 5: A 4.0 Bediensoftware E@Sydrive® 4425, 4426 Installieren
Der PC kommuniziert über ein RS232 seriell mit dem Frequenzumrichter e@syDrive® 4425, 4426 Netzstecker des Umrichters einstecken Umrichter mit COMx-Eingang des PC verbinden PC einschalten Bediensoftware über die SycoTec Hompage herunterladen: www.sycotec.eu -> INDUSTRIAL DRIVES -> Hochfrequenzumrichter und Versorgungsmodule -> "Download e@syDrive 4425, 4426 GUI-Software"... - Seite 7 Installieren der Bediensoftware (via Datei: easyDrive_GUI_Installer.msi)
-
Seite 8: A 5.0 Starten Des Programms Mit Sycotec_E@Sydrive.exe
A 5.0 Starten des Programms mit SycoTec_e@syDrive.exe Darstellung nach dem ersten Start in englischer Sprache. -
Seite 9: A 6.0 Konfigurieren Und Erstinbetriebnahme
A 6.0 Konfigurieren und Erstinbetriebnahme Beispiel Motorspindel Type 4025 oder Motorspindel Type 4040 DC-S Grundparameter eingeben Motorparameter eingeben... -
Seite 10: A 7.0 Anschlussplan Fernbedienung
Fernbedienung konfigurieren und verdrahten, dabei die Parameterbeschreibung der Gebrauchsanweisung 1.001.7140 beachten. Anschließend PC abnehmen. Fernbedienung konfigurieren (für AC- und DC-Motorspindeln) A 7.0 Anschlussplan Fernbedienung Ansteuerung mit Fremdspannung Ansteuerung ohne Fremdspannung... -
Seite 11: Gewährleistungsbedingungen
12 Monaten ab dem vom Verkäufer bescheinigten Verkaufsdatum. Bei begründeten Beanstandungen leistet SycoTec Gewährleistung durch kostenlose Ersatzteillieferung oder Instandsetzung. SycoTec haftet nicht für Defekte und deren Folgen, die entstanden sind oder entstanden sein können, durch natürliche Abnützung, unsachgemäße Behandlung, Reinigung oder Wartung, Nichtbeachtung der Wartungs-, Bedienungs-, oder Anschlussvorschriften, Korrosion, Verunreinigung in der Luftversorgung oder chemische oder elektrische Einflüsse, die ungewöhnlich oder nach den Werksvorschriften nicht... - Seite 12 (de = Original / en = translation)
