Seguridad de las personas: cómo lograr la disponibilidad operacional
Nota:
Para lograr la disponibilidad operacional es imprescindible haber montado correctamente el cas-
quillo IKAR previamente. Observar la orientación horizontal o vertical.

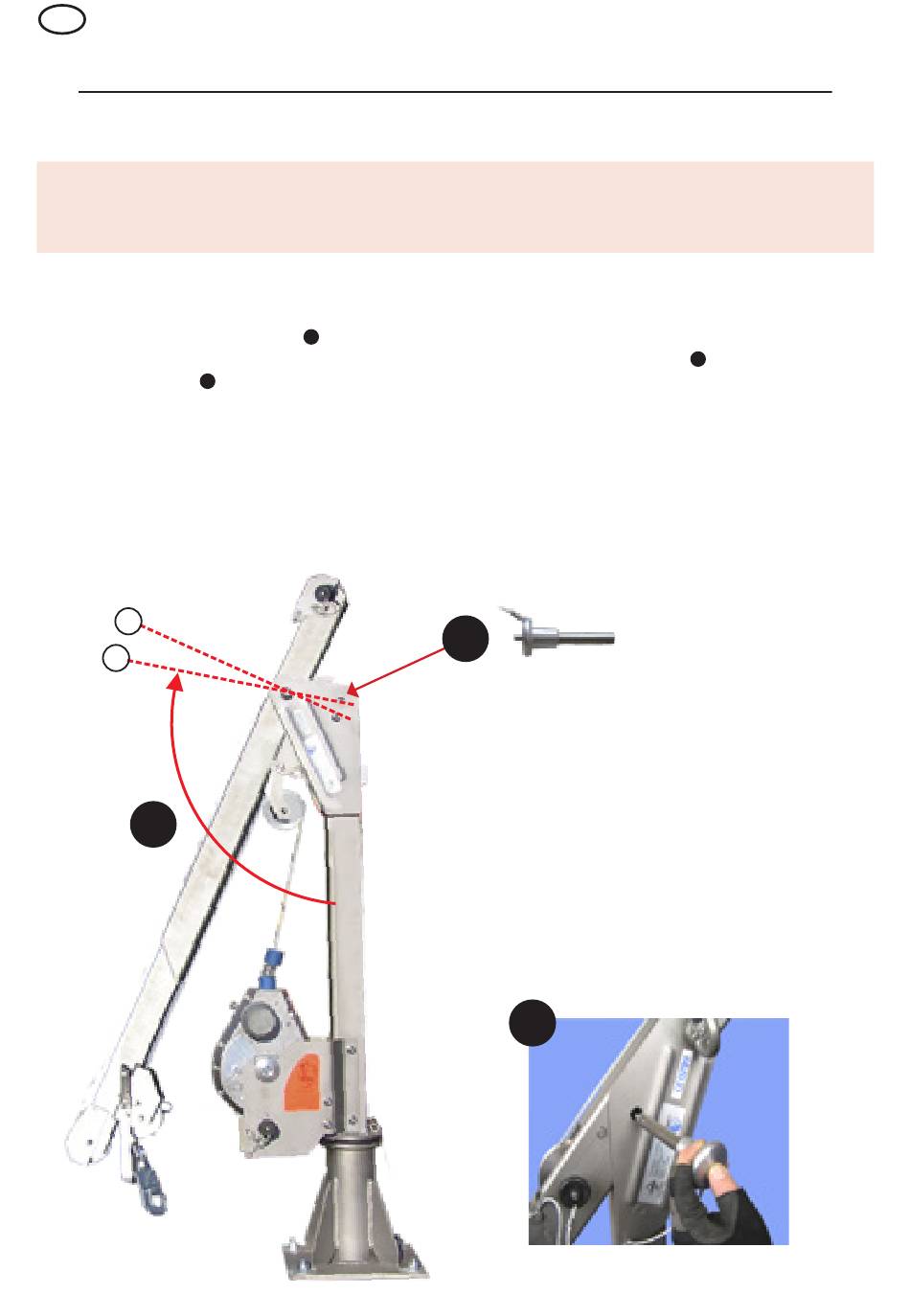

Insertar el brazo de extensión en el casquillo IKAR.
Presionar el perno de inserción ( ) con el pulgar para desbloquearlo y así poder extraerlo.
A
A continuación, desplegar hacia arriba la parte superior del brazo de extensión ( ) y asegurarlo con el
B
perno de inserción ( ).
C
De este modo el brazo de extensión ASS-2 quedará colocado en su función básica.
El desmontaje se realiza siguiendo el orden inverso.
2
A
1
B
C
Figura similar
