LED
Empfänger
Receiver

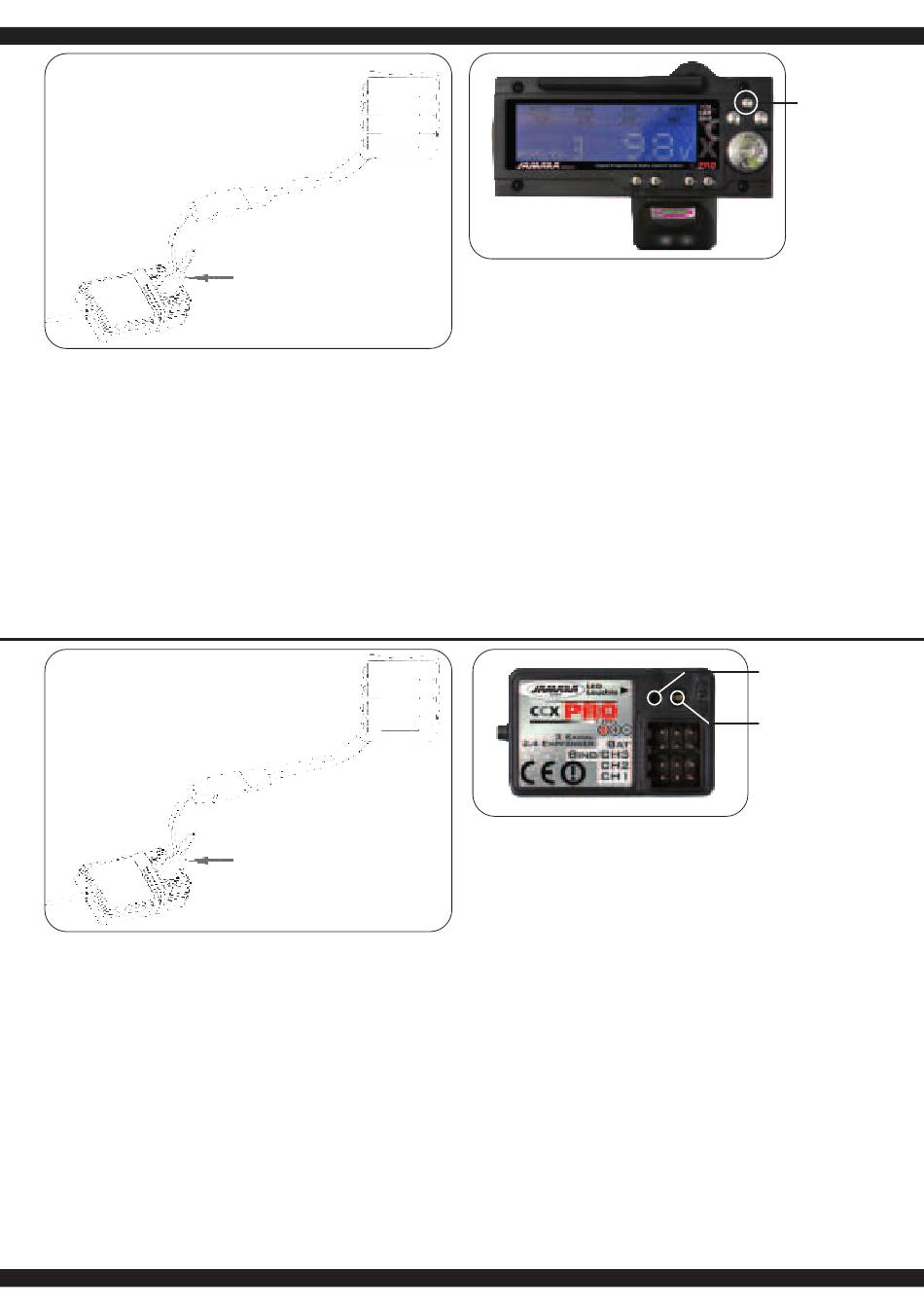

DE - Binden
Bei einer modernen 2,4 GHz Anlage ist es unbedingt notwendig, dass der Sender und der Empfän-
ger im Modell aneinander gebunden werden. Der Empfänger akzeptiert dann nur noch die Signale
seines Senders.
Sollten Sie aus irgendwelchen Gründen die Bindung neu durchführen wollen, gehen Sie bitte wie
folgt vor:
A.
Setzen Sie aufgeladene Akkus oder neue Batterien in den Sender
ein. Lassen Sie den Sender ausgeschaltet.
B.
Stecken Sie den beigefügten Bindungsstecker in den 3. Kanalaus-
gang.
C.
Schalten Sie die Empfangsanlage ein, indem Sie den Empfänger-
akku mit dem Empfänger verbinden. Die LED am Empfänger fängt
an zu blinken und zeigt damit an, dass der Empfänger sich im
Bindemodus befindet.
D.
Halten Sie die Bindetaste am Sender gedrückt und schalten Sie
gleichzeitig den Sender ein.
E.
Beobachten Sie die LED am Empfänger, sobald sie aufhört zu
Blinken, ist der Bindevorgang erfolgreich abgeschlossen.
Dieser Vorgang kann bis zu 5 Sek. dauern.
F.
Lassen Sie die Bindetaste am Sender los und entfernen Sie den
Bindungsstecker am Empfänger. Schlaten Sie den Empfänger und Sender aus.
G.
Installieren Sie alles ordnungsgemäß und überprüfen Sie alles sehr genau.
H.
Sollte die Funktion nicht erfolgreich verlaufen, wiederholen Sie die Bindeprozedur.
LED
Empfänger
Receiver
Programmierung der integrierten FailSafe-Einheit
1. Funktionsbeschreibung
Die integrierte FailSafe-Einheit ist hauptsächlich für den Einsatz bei Booten und Fahrzeugen ge-
dacht. Sie dient dazu den Verlust des Models hervorgerufen durch einen hängenden Gaskanal bei
Signalverlust zu verhindern. Wenn der Empfänger das Signal zum Sender verliert, kehrt der Servo
oder Speedregler des Gaskanals automatisch in die zuvor eingestellte Position zurück.
2. Einstellung
a.
Schalten Sie den Sender ein
b.
schalten Sie den Empfänger ein. Die Signal-LED blinkt dauernd und zeigt an, dass der
Empfänger betriebsbereit ist.
c.
Bringen Sie den Gashebel am Sender in die Brems bzw. Auslaufstellung Ihres Servos oder
Speedreglers. Halten Sie den Gashebel auf dieser Position fest.
d.
Drücken Sie die Setup Taste am Empfänger. Die Signal LED blinkt für 3 Sekunden
(siehe Abb. links).
e.
Die Einstellung ist gespeichert und Sie können den Gashebel wieder in die Neutralposition
bringen.
3. Testen der Einstellungen
a.
Schalten Sie den Sender ein.
b.
Schalten Sie den Empfänger ein.
c.
Schalten Sie den Sender aus.
d.
Der Empfänger verliert nun das Signal und fährt den Servo bzw.
den Speedregler am Gaskanal auf die zuvor einprogrammierte
Position zurück.
e.
Folgt der Ablauf den obigen Schritten funktioniert die
FailSafe-Funktion korrekt.
4
Akku
Battery
Bindungsstecker
Binding Plug
Akku
Battery
Bindungsstecker
Binding Plug
GB - Binding
As with all modern 2.4GHz R/C systems the receiver must be bound to the transmitter to ensure that
the receiver will only react to signals from that transmitter.
If you wish to re-bind the receiver with the transmitter please proceed
as follows:
A.
Ensure that the transmitter is fi tted with fresh or fully charged
batteries and leave the transmitter off.
B.
Plug the binding plug (included) into the channel 3 socket on the
receiver.
C.
Switch the receiver system on by connecting the battery.
The receiver LED will begin to fl ash indicating that the receiver is in
bonding mode.
D.
Press and hold down the binding button on the transmitter while
switching it on.
E.
Watch the receiver LED and once it stops blinking the binding
process is copmlete.
This process may take up to 5 seconds.
F.
Release the binding button on the transmitter and disconnect the
binding plug from the receiver. Set the receiver and transmitter.
G.
Install all of the components correctly and carefully check that
everything is operating correctly.
H.
If the receiver fails to bond or does not function after bonding
repeat the above procedure until a successful bonding is achieved.
Programming of the integrated FailSafe unit.
1. Function Description
The built-in FailSafe unit is mainly for the use on boats and cars. It is used to prevent loss of the
model in case of signal loss and returns the servo to the position which was set before.
2. Setting
a.
Turn on the transmitter
b.
Turn on the receiver. The signal LED will flash continuously and
indicates that the receiver is ready.
c.
Move the throttle lever on the transmitter in the braking or outlet position.
Hold the throttle lever in this position.
d.
Press the Setup button on the receiver. The signal LED flashes for 3 seconds (see left).
e.
The setting is saved and you can bring back the throttle into neutral position.
3. Testing the settings
a.
Turn on the transmitter.
b.
Turn on the receiver.
c.
Turn off the transmitter.
d.
The receiver will now lose the signal and drives the servo or the
speed control on the gas channel to the previously programmed
position.
e.
If these steps work, you have set the FailSafe.
Binde Taste
Binding Button
Fail Safe
LED
