Alu-Line EuroCarry Montageanleitung Seite 4

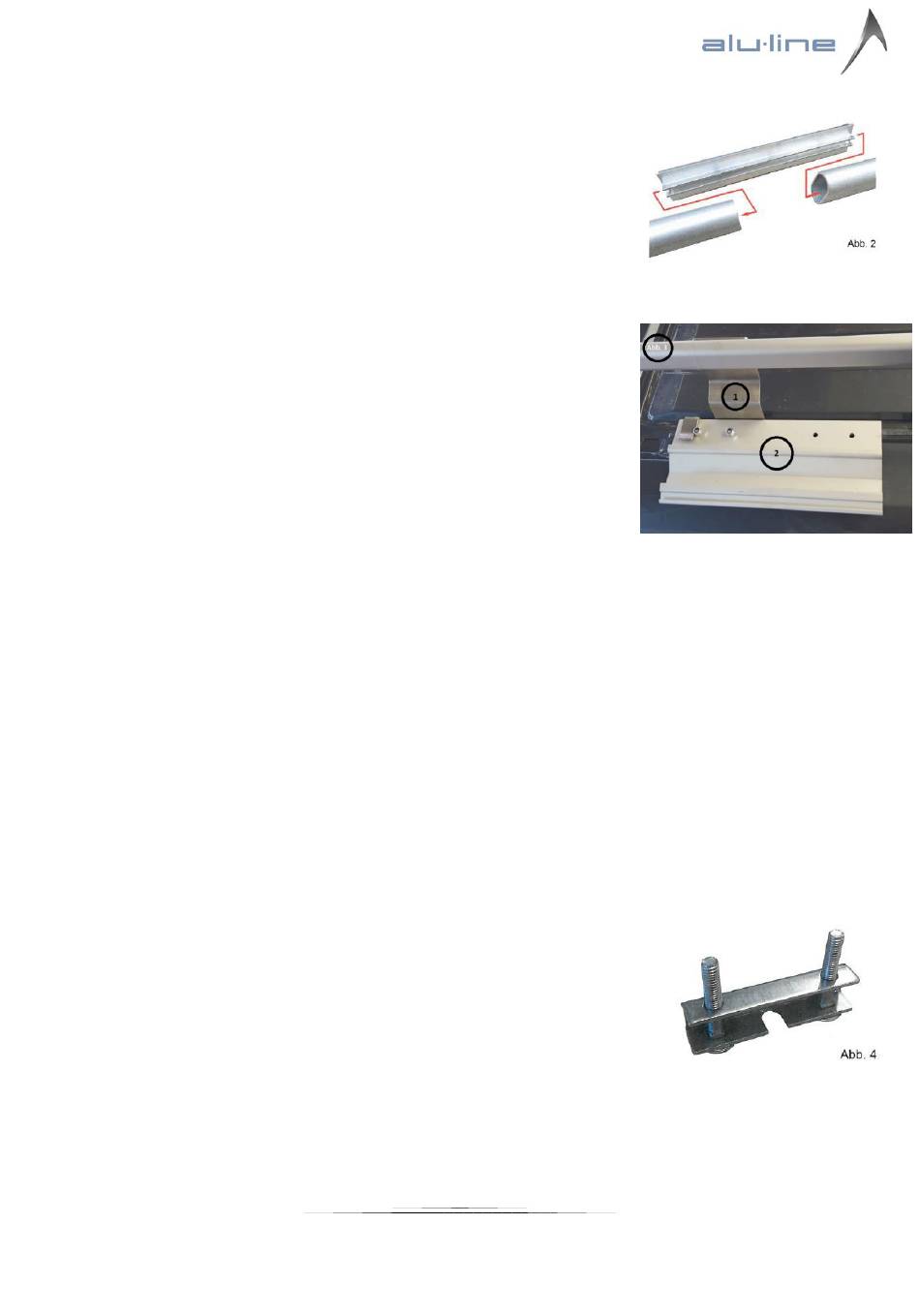

Nun werden die beiden Aluprofil-Inletts 200 mm jeweils bis zum
Anschlag in die Ovalöffnungen des Heckbügels geschoben.
Abschließend wird der Haltbügel inklusive Inletts in beide Reling-
Längsholme eingeführt, bis das Ovalrohr des Heckbügels plan am
Ovalprofil des Längsholmes anliegt (Abb. 2)
Somit ist die Vormontage des Reling-Gestänges abgeschlossen.
4. Vormontage der Relingfüße
Als nächstes erfolgt die Vormontage der Relingfüße (Siehe auch
Thule-Anleitung). Je nach Markisenlänge können zwei zusätzliche
im Lieferumfang beinhaltete Adapterprofile montiert werden.
Hierzu werden zwei optional erhältliche Z-Bleche (1) und eine
Abdeckkappe benötigt.
Montieren Sie (Siehe Abb. 3) das Z-Blech (1) mit Hilfe von einer
Klemmplatte und zwei Sechskantschrauben M 6 x 35 mm an den
Thule-Dachhalter (2). Anschließend wird eine Gummiauflage
mittig unter den Thule-Dachhalter geklebt. Wiederholen Sie
diesen Vorgang für alle sechs Relingfüße.
Verbinden Sie anschließend alle sechs Relingfüße mit dem bereits
vormontierten Gestell der Dachreling mit Hilfe der anfangs in die
Längsträger der Reling eingeschobenen Klemmplatten und den
Inbusschrauben M 6 x 12 mm. Achten Sie dabei darauf, dass die
Schraubverbindungen noch nicht wirklich festgezogen werden,
die Füße sich also noch leicht in den Längsholmen der Reling
verschieben lassen.
5. Montage der Dachreling auf dem Fahrzeug
Im nächsten Schritt muss die nun soweit vormontierte Dachreling
vorsichtig auf das Fahrzeugdach angehoben und positioniert
werden. Zuvor empfiehlt es sich, Terostatband oder ähnliches
(Nicht im Lieferumfang enthalten) unter die Alu-Profile der
Relingfüße zu kleben, um so einen eventuellen, direkten Kontakt
zwischen Alu-Profilen und Fahrzeugdach zu vermeiden.
Nun zur Befestigung der Reling auf dem Fahrzeugdach die
Fixationsplatte inklusive zweier Rundkopfschrauben M 6 x 30 mm
(Abb. 4) von innen her in den entsprechenden, T-förmigen
Dachzapfen des Fahrzeugdaches einschieben. Montieren Sie
zuerst den Sicherungswinkel, anschließend den Relingfuß
vorsichtig auf die zwei Gewindestifte der Schlossschrauben
und verschrauben Sie das Ganze mit den selbstsichernden
