Alu-Line EuroCarry Montageanleitung Seite 3

1. Lieferumfang:
2 Stück Längsholm
1 Stück Heckbügel
4 Stück Querträger
2 Satz Thule Adapterset Nr. 301650
6 Stück Z-Blech
3 Stück Abdeckkappe für Relingfuß
2 Stück Inlett 200 mm Alu-Profil
6 Stück Inbusschraube M 6 x 16 mm
6 Stück Mutter selbstsichernd M 6
8 Stück T-Verbinder Alu-Druckguss
24 Stück Inbusschraube M 6 x 12 mm
2 Stück Gummischuh für Relingfront
12 Stück Nutenstein 68 mm
2. Technische Daten:
- Eigengewicht der Dachreling: ca. 15 kg
- Maximale verteilte Zuladung: max. 100 kg
3. Vormontage der Dachreling:
Vorab positionieren Sie bitte alle Aluminium-Bauteile der Reling
auf sauberen Boden (Karton oder Teppich vermeiden Kratzer an
der Reling) und legen Sie den Montagepack und Thule-Adapter
daneben.
Im ersten Schritt müssen in die Längsholme der Reling die
Klemmplatten und T-Verbinder von hinten eingeschoben
werden. Im Regelfall erfolgt die Einteilung wie auf der nachfolgen

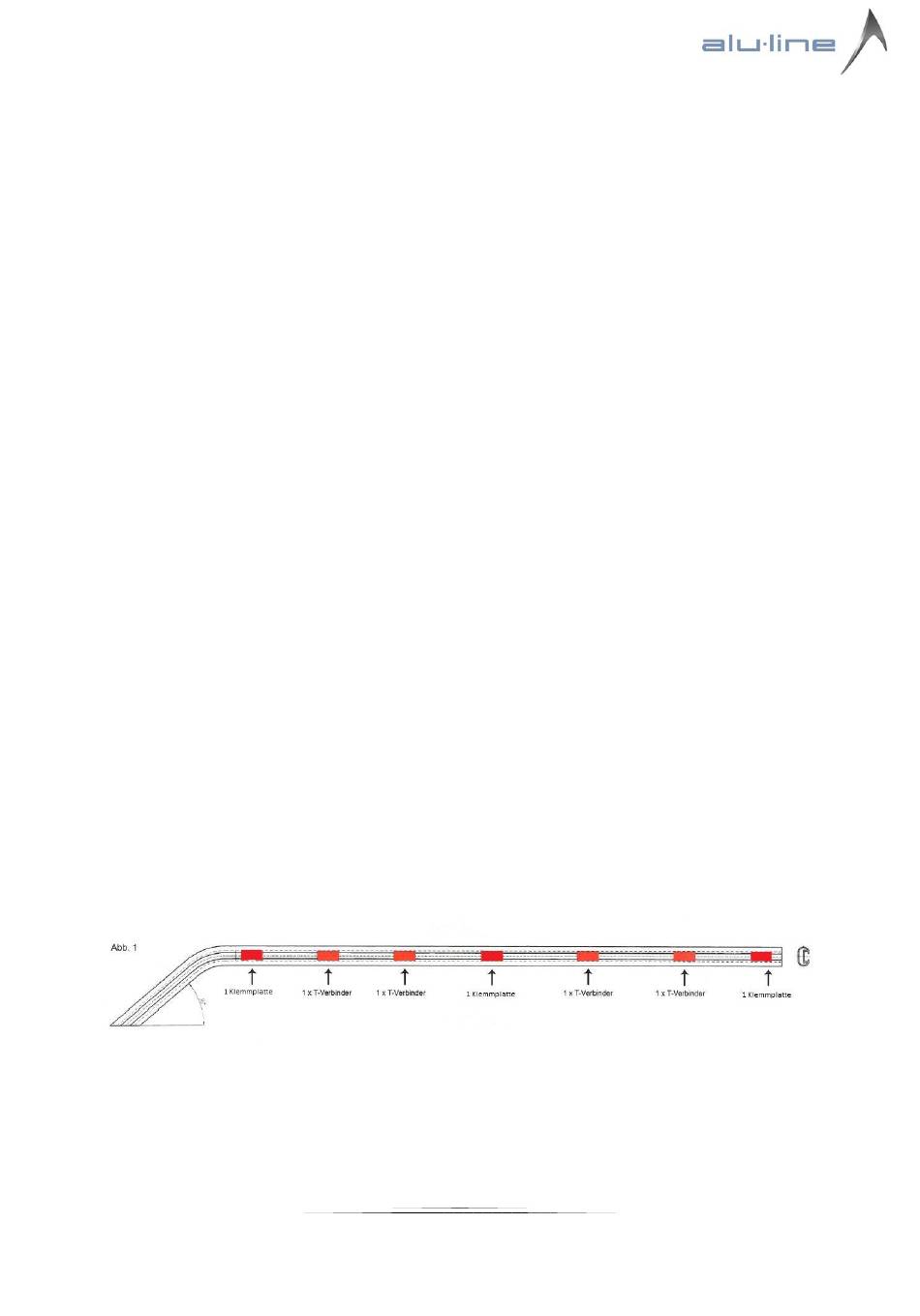

Skizze ersichtlich (Abb. 1)
Anschließend werden die Querträger nacheinander mit denen in
den Längsholmen eingeschobenen T-Verbinder locker
verschraubt. Die Querträger sollten sich unbedingt noch in den
Längsnuten verschieben lassen. Bei der Positionierung der
Querträger ist zu beachten, dass diese nicht mit eventuellen
Dachluken, Satellitenantennen etc. kollidieren.
