Dual CC 8065 Serviceanleitung Seite 2

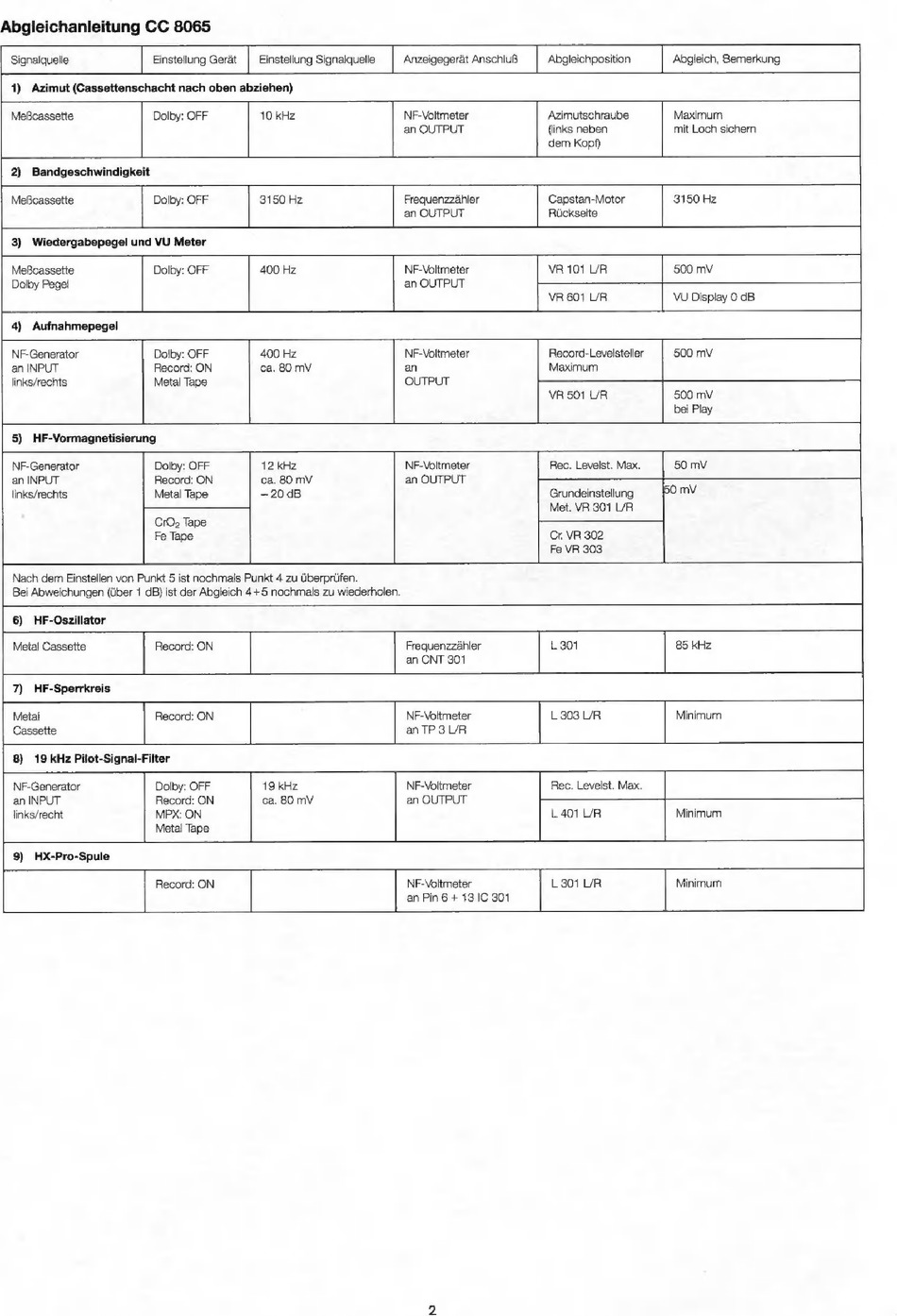

Abgleichanleitung СС 8065
Signalquelle Einstellung Gerat Einstellung Signalquelle Anzeigegerát Anschluß Abgleichposition Abgleich, Bemerkung
1) Azimut (Cassettenschacht nach oben abziehen)
Meßcassette Dolby: OFF 10 kHz NF-Voltmeter Azimutschraube Maximum
an OUTPUT (links neben mit Loch sichern
dem Kopf)
2) Bandgeschwindigkeit
Meßcassette Dolby: OFF 3150 Hz Frequenzzähler Capstan-Motor 3150 Hz
an OUTPUT Rückseite
3) Wiedergabepegel und VU Meter
Meßcassette Dolby: OFF 400 Hz NF-Voltmeter VR 101 UR 500 mV
Dolby Pegel an OUTPUT
МА 601 L/R VU Display 0 dB
4) Аштаћтереде!
NF-Generator Dolby: OFF 400 Hz NF-Voltmeter Record-Levelsteller 500 mV
an INPUT Record: ON са. 80 mV an Maximum
links/rechts Metal Tape OUTPUT
VR 501 UR 500 ту
bei Play
5) HF-Vormagnetisierung
NF-Generator Dolby: OFF 12 kHz NF-Voltmeter Rec. Levelst. Max. 50 mV
an INPUT Record: ON ca. 80 mV an OUTPUT
links/rechts Metal Tape – 20 dB Grundeinstellung БО ту
Met. VR 301 UR
CrO; Tape
Fe Tape Cr. VR 302
Fe VR 303
Nach dem Einstellen von Punkt 5 ist nochmals Punkt 4 zu überprüfen.
Bei Abweichungen (über 1 dB) ist der Abgleich 4+5 nochmals zu wiederholen.
6) HF-Oszillator
Metal Cassette Record: ON Frequenzzáhler L 301 85 kHz
ап CNT 301
7) HF-Sperrkreis
Metal Record: ON NF-Voltmeter L303 UR Minimum
Cassette an TP 3 МВ
8) 19 kHz Pilot-Signal-Filter
NF-Generator Dolby: OFF 19 kHz NF-Voltmeter Rec. Levelst. Max.
an INPUT Record: ON ca. 80 mV an OUTPUT
links/recht MPX: ON L 401 UR Minimum
Metal Tape
9) HX-Pro-Spule
Record: ON NF-Voltmeter L 301 L/R Minimum
an Pin 6 + 13 IC 301
