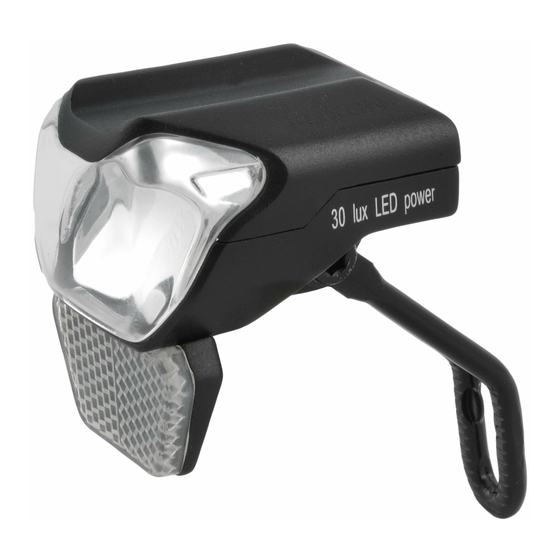

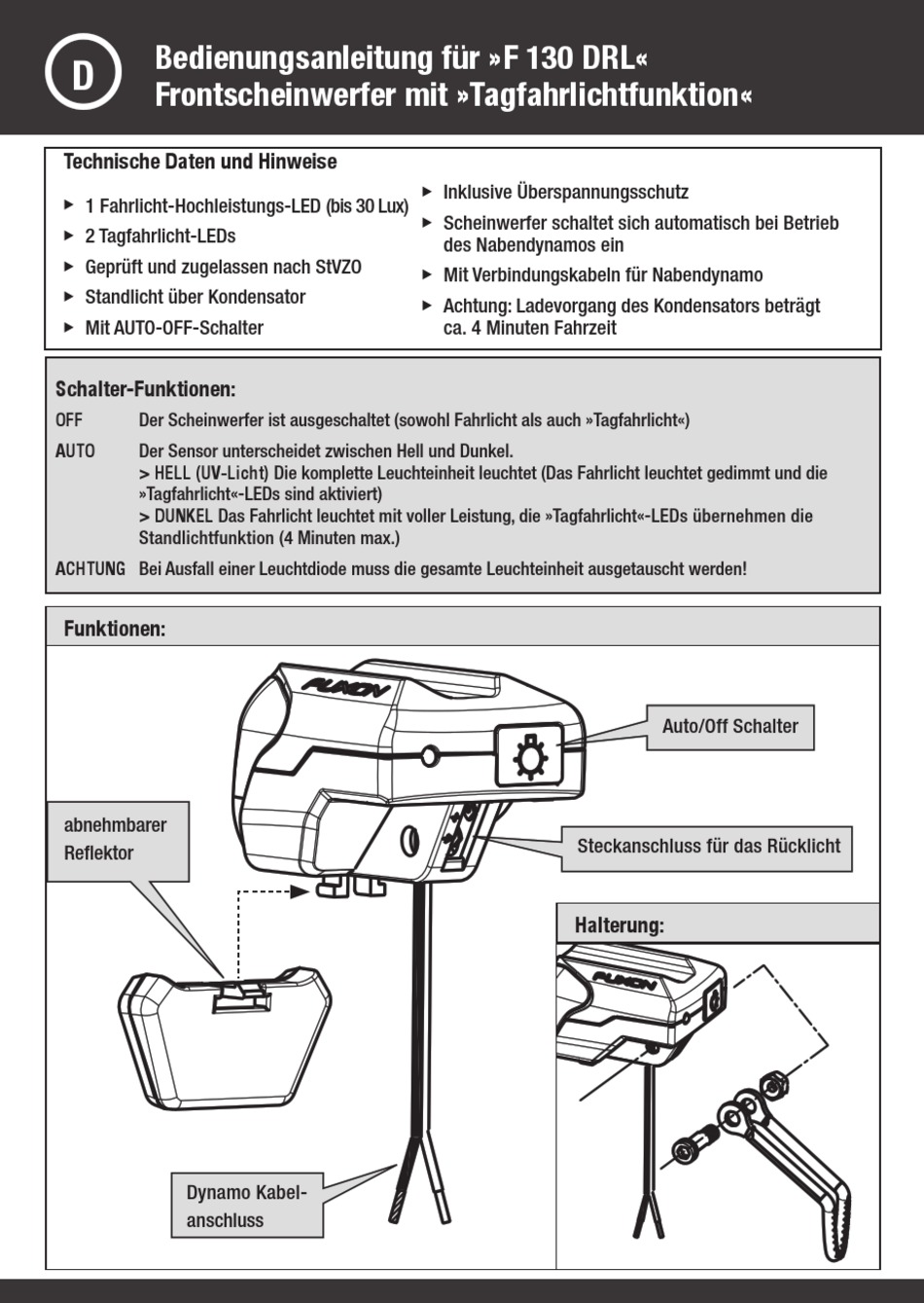

Bedienungsanleitung für »F 130 DRL«
D
Frontscheinwerfer mit »Tagfahrlichtfunktion«
Technische Daten und Hinweise
1 Fahrlicht-Hochleistungs-LED (bis 30 Lux)
u
2 Tagfahrlicht-LEDs
u
Geprüft und zugelassen nach StVZO
u
Standlicht über Kondensator
u
Mit AUTO-OFF-Schalter
u
Schalter-Funktionen:
OFF
Der Scheinwerfer ist ausgeschaltet (sowohl Fahrlicht als auch »Tagfahrlicht«)
AUTO
Der Sensor unterscheidet zwischen Hell und Dunkel.
> HELL (UV-Licht) Die komplette Leuchteinheit leuchtet (Das Fahrlicht leuchtet gedimmt und die
»Tagfahrlicht«-LEDs sind aktiviert)
> DUNKEL Das Fahrlicht leuchtet mit voller Leistung, die »Tagfahrlicht«-LEDs übernehmen die
Standlichtfunktion (4 Minuten max.)
ACHTUNG Bei Ausfall einer Leuchtdiode muss die gesamte Leuchteinheit ausgetauscht werden!
Funktionen:
abnehmbarer
Reflektor
Dynamo Kabel-
anschluss
Inklusive Überspannungsschutz
u
Scheinwerfer schaltet sich automatisch bei Betrieb
u
des Nabendynamos ein
Mit Verbindungskabeln für Nabendynamo
u
Achtung: Ladevorgang des Kondensators beträgt
u
ca. 4 Minuten Fahrzeit
Steckanschluss für das Rücklicht
Halterung:
Auto/Off Schalter
