FUXON S 70 EB Bedienungsanleitung

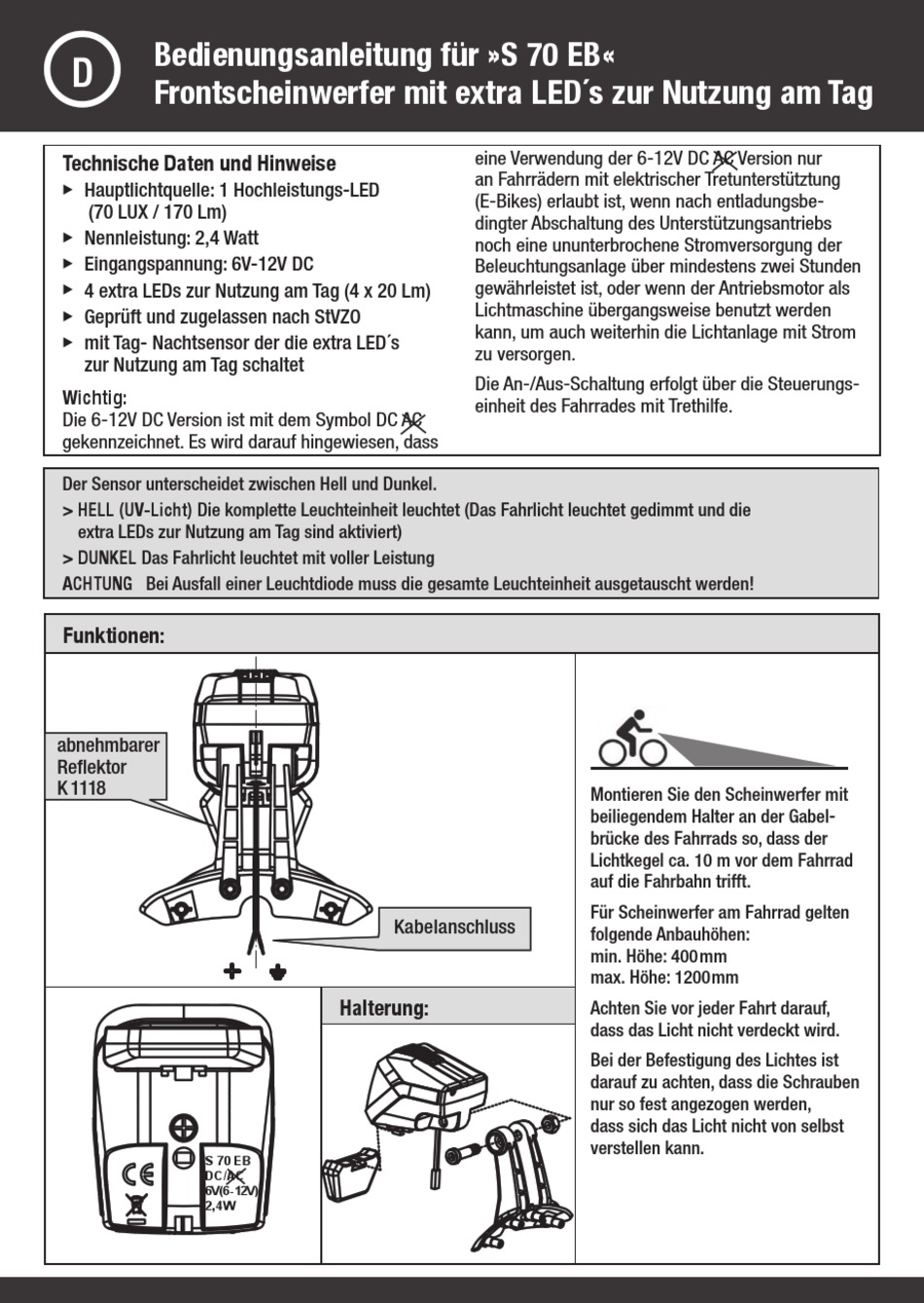

Bedienungsanleitung für »S 70 EB«
D
Frontscheinwerfer mit extra LED´s zur Nutzung am Tag
Technische Daten und Hinweise
Hauptlichtquelle: 1 Hochleistungs-LED
u
(70 LUX / 170 Lm)
Nennleistung: 2,4 Watt
u
Eingangspannung: 6V-12V DC
u
4 extra LEDs zur Nutzung am Tag (4 x 20 Lm)
u
Geprüft und zugelassen nach StVZO
u
mit Tag- Nachtsensor der die extra LED´s
u
zur Nutzung am Tag schaltet
Wichtig:
Die 6-12V DC Version ist mit dem Symbol DC AC
gekennzeichnet. Es wird darauf hingewiesen, dass
Der Sensor unterscheidet zwischen Hell und Dunkel.
> HELL (UV-Licht) Die komplette Leuchteinheit leuchtet (Das Fahrlicht leuchtet gedimmt und die
extra LEDs zur Nutzung am Tag sind aktiviert)
> DUNKEL Das Fahrlicht leuchtet mit voller Leistung
ACHTUNG Bei Ausfall einer Leuchtdiode muss die gesamte Leuchteinheit ausgetauscht werden!
Funktionen:
abnehmbarer
Reflektor
K 1118
S 70 EB
DC/AC
6V(6 -12V)
2,4W
eine Verwendung der 6-12V DC AC Version nur
an Fahrrädern mit elektrischer Tretunterstütztung
(E-Bikes) erlaubt ist, wenn nach entladungsbe-
dingter Abschaltung des Unterstützungsantriebs
noch eine ununterbrochene Stromversorgung der
Beleuchtungsanlage über mindestens zwei Stunden
gewährleistet ist, oder wenn der Antriebsmotor als
Lichtmaschine übergangsweise benutzt werden
kann, um auch weiterhin die Lichtanlage mit Strom
zu versorgen.
Die An-/Aus-Schaltung erfolgt über die Steuerungs-
einheit des Fahrrades mit Trethilfe.
Kabelanschluss
Halterung:
Montieren Sie den Scheinwerfer mit
beiliegendem Halter an der Gabel-
brücke des Fahrrads so, dass der
Lichtkegel ca. 10 m vor dem Fahrrad
auf die Fahrbahn trifft.
Für Scheinwerfer am Fahrrad gelten
folgende Anbauhöhen:
min. Höhe: 400mm
max. Höhe: 1200mm
Achten Sie vor jeder Fahrt darauf,
dass das Licht nicht verdeckt wird.
Bei der Befestigung des Lichtes ist
darauf zu achten, dass die Schrauben
nur so fest angezogen werden,
dass sich das Licht nicht von selbst
verstellen kann.
