KBR multisys 3D2-BSBS Bedienungsanleitung, Technische Parameter Seite 9

Beim Einsatz als Spannungsversorgung/Modulbuserweiterung muss der Abschlusswiderstand am Eingang
und der Abschlusswiderstand am Ausgang aktiviert sein.
1.1.1 Modulbus-Anschlüsse RJ-12/RS-485
Klemmenbelegung:
1... ...6

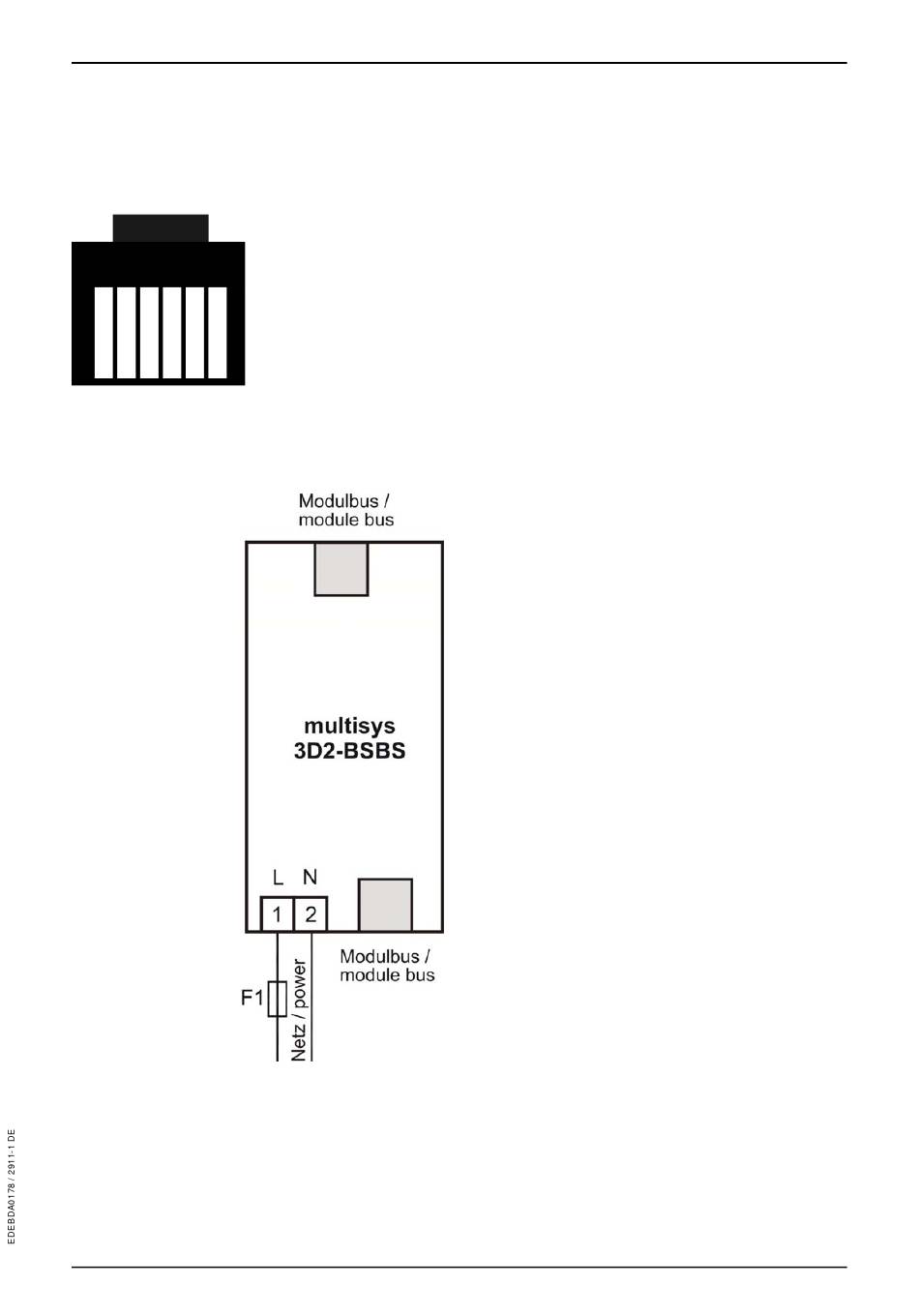

1.2 Anschlussplan
* Spannungsversorung siehe Typenschild.
Version 1.00
Pin 1: Masse
Pin 2: Masse
Pin 3: RT+ (A (Bus RS485))
Pin 4: RT- (B (Bus RS485))
Pin 5: + 24 V
Pin 6: + 24 V
Bedienungsanleitung multisys 3D2-BSBS
Seite 3 von 4
