Verwandte Anleitungen für AMC 306d
Inhaltszusammenfassung für AMC 306d

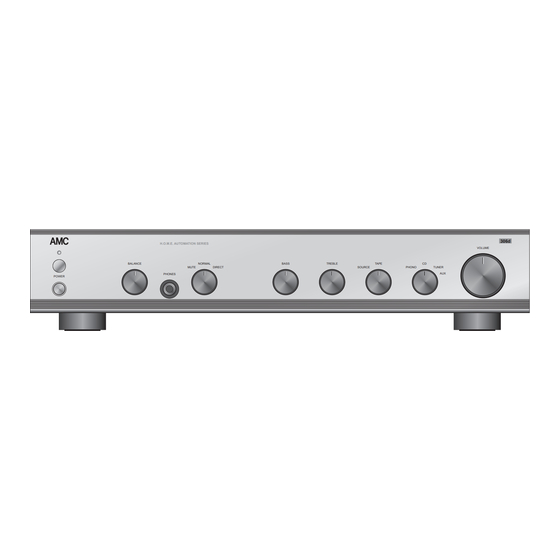

- Seite 1 306d INTEGRIERTER STEREO VOLLVERSTÄRKER 306d H.O.M.E. AUTOMATION SERIES VOLUME BALANCE NORMAL BASS TREBLE TAPE MUTE DIRECT SOURCE PHONO TUNER PHONES POWER BEDIENUNGSANLEITUNG...
-
Seite 3: Installation
D i e s e d ü r f e n n u r v o n e i n e m verhindern Korrosion und sorgen für authorisierten AMC-Techniker geprüft zuverlässige Verbindungen. und getauscht werden. Kontaktieren Sie dazu Ihren Händler oder den AMC Vertrieb. -
Seite 4: Anschlüsse / Bedienelemente
WAHLSCHALTER 4.AUX EINGANG 12.AC SPANNUNGSWAHLSCHALTER 5.TUNER EINGANG 13.AC GESCHALTETER AUSGANG 6.CD EINGANG 14.AC NETZBUCHSE 7.TAPE EINGANG 8.TAPE AUSGANG VORDERSEITE 306d H.O.M.E. AUTOMATION SERIES 1.NETZSCHALTER mit POWER LED 6.BASS REGLER 2.FERNBEDIENUNGSEMPFÄNGER 7.HÖHEN REGLER 3.BALANCE REGLER 8.TAPE MONITOR SCHALTER 4.KOPFHÖRERBUCHSE 9.EINGANGSWAHLSCHALTER 5.MUTE/NORMAL/DIRECT 10.LAUTSTÄRKEREGLER... -
Seite 5: Anschlüsse Auf Der Geräterückseite
Hinweis: Ändern Sie niemals die Position des MM/MC Schalters wenn das Gerät LAUTSPRECHERIMPEDANZ eingeschaltet ist. Ihre Lautsprecher Ihr AMC-Verstärker ist für 4 und 8 Ohm können sonst beschädigt werden. Lautsprecher konzipiert. Schalten Sie den Lautsprecher-Impedanzwahlschalter (11) Hinweis: Achten Sie darauf dass die... - Seite 6 Werksseitig ist dieser auf 230V für Ein einwandfreier Kontakt zwischen Europa eingestellt. Terminals und Lautsprecherkabel ist Sollten Sie Ihren AMC Verstärker aber maßgeblich für einen guten Klang. nicht über einen deutschen Händler bzw. den deutschen Vertrieb bezogen haben Hinweis: UNTER KEINEN UMSTÄNDEN so prüfen Sie dass sich dieser Schalter in...
-
Seite 7: Bedienelemente Auf Der Gerätevorderseite
BEDIENELEMENTE auf der GERÄTEVORDERSEITE NETZSCHALTER (1) EINGANGSWAHLSCHALTER (9) S c h a l t e n S i e d u r c h D r ü c k e n d e s Dieser Drehknopf wählt aus von welchem Netzschalters den Verstärker ein und aus. - Seite 8 BASS- und HÖHEN-REGLER (6, 7) Die Bass- und Höhenregler Ihres AMC Verstärkers verwenden eine passive Schaltung zur minimalen Veringerung der Wiedergabetreue. Dadurch können Sie die tonale Balance der Musikwiedergabe justieren und negative Raumeigenschaften (Bass- wiedergabe) kompensieren. Sollten Sie die Bass- und Höhenregler nicht verwenden, so können Sie deren...
- Seite 9 FERNBEDIENUNG PHONO TUNER iPod/DAC VIDEO VOLUME ENTER/M DIRECT PLAY/PAUSE DAB+ SELECT AUTO STOP CD USB 24192 INFO MANUAL TRK/TITLE PRESET RC-S8 1. EINGANGSWAHL (1) Wählen Sie mit diesen Tasten (PHONO, 2. LAUTSTÄRKE △: Lautstärke erhöhen TUNER, AUX) eines ▽: Lautstärke verringern angeschlossenen Quellgeräte Wiedergabe...
-
Seite 10: Technische Daten
TECHNISCHE DATEN Sinusleistung an 8/4 Ohm...................30/30W T.H.D.20Hz-20KHz....................0.05% 1KHz clipping power an 8/4 Ohm .................36/36W Eingangsempfindlichkeit 1W / 30W Sinusleistung an 8 ohms: Cinch Eingänge..................23mV/150mV Phono Eingang MM ..................0.5mV/2.7mV MC ................0.05mV/0.27mV Eingangsimpedanz: Cinch Eingänge ....................20 kOhm Phono Eingänge MM/MC ...............47 Ohm/100pF Frequenzgang: DIRECT 20Hz-20KHz ..................+/-0.5dB NORMAL 20Hz-20KHz ..................+/-1.0dB... -
Seite 11: Sicherheitshinweise
Bedienungsanleitung beschrieben. 2. BEDIENUNGSANLEITUNG AUFBEWAHREN Technische Wartung darf nur von authorisierten Bewahren Sie diese Bedienungsanleitung und AMC Technikern durchgeführt werden. Sicherheitshinweise für zukünftige Referenz auf. 16. SCHADEN DER SERVICE ERFORDERT 3. BEACHTEN VON WARNHINWEISEN Das Gerät muss von qualifizierten Personen gewartet Alle Warnhinweise am Gerät und in der Bedienungs-... - Seite 12 21R- 4162- 3 PN: 21R-4162-3_DE...
