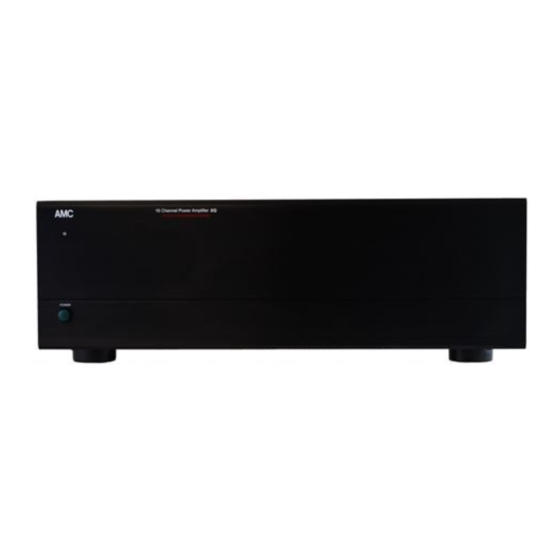

- Seite 1 16 KANAL ENDSTUFE BEDIENUNGSANLEITUNG...
-
Seite 4: Eigenschaften Und Funktionen
INSTALLATION 1. Obwohl die XG ein Digitalverstärker mit sehr hohem Wirkungsgrad ist und nur mäßig Abwärme erzeugt muß für entsprechende Luftzirkulation gesorgt werden. Achten Sie darauf daß das Gerät im Betrieb nicht abgedeckt wird oder auf einer weichen Unterlage wie zB auf einem Teppich steht (auf der es einsinken kann) 2. -
Seite 5: Inhaltsverzeichnis
ANSCHLÜSSE / BEDIENELEMENTE RÜCKSEITE 1. AC NETZANSCHLUSS 7. RS232 SCHNITTSTELLE 2. 2CH / BRIDGE SCHALTER 8. IR IN & IR OUT EINGÄNGE 9. AUDIO SENSE/ TRIGGER/ EINGANGSPEGELREGLER CONSTANT SWITCH 5. LOOP AUSGÄNGE 10. 12V DC OUT & 3~30V DC/AC IN LAUTSPRECHERANSCHLÜSSE 11. -
Seite 6: Ch / Bridge Schalter X8
R, F-L, G-R, G-L, H-R & H-L) Jeder der 16 Eingänge wird zum Befinden sich alle 8 Schalter in der 2CH entsprechenden LOOP-Ausgang Position, so arbeitet die XG als eine 16- durchgeschliffen. Somit können mehrere Kanal Endstufe einer XGs verkettet werden. -
Seite 7: Lautsprecheranschlüsse X8
Kontaktieren Sie im Falle einer solchen "Mischkonfiguration" Ihren AMC Händler. 7. RS232 SCHNITTSTELLE (7) kann über die RS232 Schnittstelle mit einem Steuersystem verbunden werden. Es ist dann möglich die XG über Kommandos ein- und auszuschalten. Die Kommandos sind in Anhang gelistet. -
Seite 8: Trigger Out
Bereich von 3V bis 30V erkannt. Die Schalter (9) in Position CONSTANT). Strombelastung beträgt nur 0.2mA. TRIGGER OUT (10) Wenn die XG eingeschaltet ist, so wird an diesem Ausgang eine Triggerspannung zur Verfügung gestellt. Sie können mit dieser Spannung weitere Geräte die über einen Trigger-IN verfügen... -
Seite 9: Technische Daten
TECHNISCHE DATEN BRIDGE (BRÜCKEN) MODUS Sinusleistung an 8 (20Hz~20KHz) ............100W Rated THD......................0.05% D mpfungsfaktor ä ....................>100 Eingangsempfindlichkeit für 1W/100W ........110mV/1.1V CH (2-KANAL) MODUS Sinusleistung an (20Hz-20KHz) ............50W Rated THD......................0.05% Dämpfungsfaktor ....................>100 Eingangsempfindlichkeit für 1W/50W ........100mV/700mV Eingangsimpedanz ................R=10K C=200pf Frequenzgang... - Seite 10 ANHANG RS232 Kommunikation Display unit identity: HARDWARE SPECIFICATION Display the brand name of this unit: *RS232 asynchronous serial communication BRAND<CR> *9600 bps, 8 bits, 1 stop bit, no parity *no flow control Display the model name of this unit: SOFTWARE SPECIFICATION MODEL<CR>...
-
Seite 11: Sicherheitshinweise
Bedienungsanleitung beschrieben. 2. BEDIENUNGSANLEITUNG AUFBEWAHREN Technische Wartung darf nur von authorisierten Bewahren Sie diese Bedienungsanleitung und AMC Technikern durchgeführt werden. Sicherheitshinweise für zukünftige Referenz auf. 16. SCHADEN DER SERVICE ERFORDERT 3. BEACHTEN VON WARNHINWEISEN Das Gerät muss von qualifizierten Personen gewartet Alle Warnhinweise am Gerät und in der Bedienungs-... - Seite 12 PN: 21-4190...
