Modul mit Bügeln
Version 1.0 (April 2014)
DE - Übersetzung
Carton Versi Flow
Auflage
zwingend
erforderlich

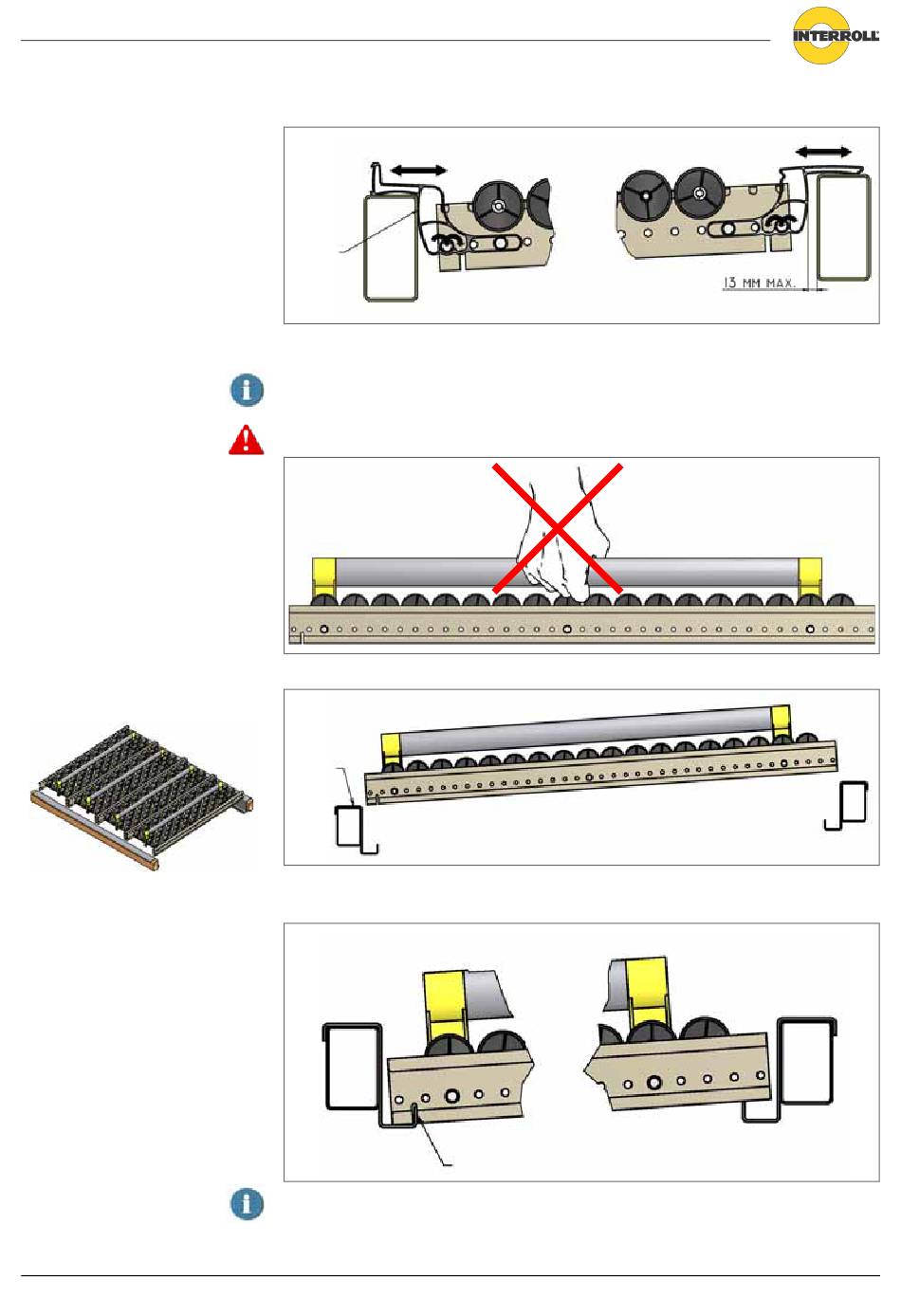

Die Position der Verbinder so anpassen, dass beladeseitig ein Spiel von max.
►
13 mm bleibt.
Der anschlagseitige Verbinder liegt immer auf der entladeseitigen Traverse auf.
Die Module während des Handlings auf keinen Fall an den Führungen greifen.
Anschlag
seitiger
Bügel
Die Bügel be- und entladeseitig auf die Traversen setzen.
►
Die Module in den Bügeln ablegen.
►
Der entladeseitige Bügel dringt in den Schlitz des Längsträgers ein
Montage und Installation
Schlitz
19
