Godox AD600BM Outdoor Flash
Vorwort
Vor der Erstnutzung dieses Produktes lesen Sie bitte die Betriebsanleitung aufmerksam durch und
bewahren Sie diese auf.
Vielen Dank, dass Sie sich für ein GODOX Produkt entschieden haben.

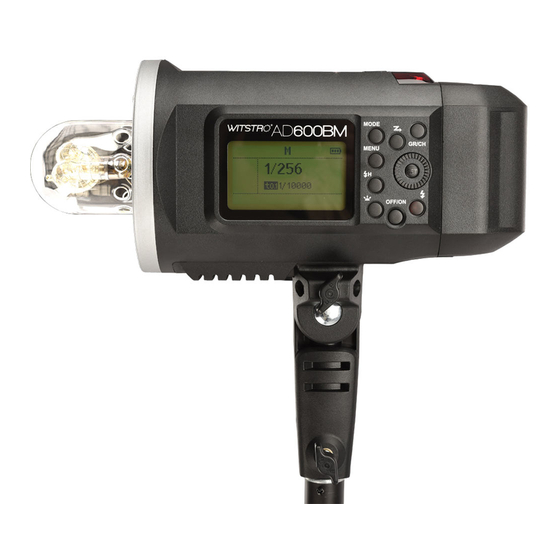

Das Godox AD600BM System ist ein kräftiges und dennoch kompaktes Blitz-System mit
leistungsstarken Lithium-Ionen Akku und eingebautem 2.4G X Drahtlos-System. Der Blitz kann
über einen X1 Funkauslöser entfesselt im M/MULTI Modus genutzt werden. Da er über eine
MASTER/SLAVE Funktion verfügt, kann er auch im Verbund mit mehreren GODOX Systemblitzen
sowie (mobilen) Studioblitzen genutzt werden. Mit diesem AD600BM Blitz wird sich Ihre
Arbeitsweise mit Blitzen vereinfachen, da Sie selbst in anspruchsvollen Lichtsituationen eine
korrekte Belichtung erreichen werden.
Der Godox AD600BM ist ein portabler Studioblitz mit freistehender Blitzröhre, Drahtlosfunktion
und kompatibel zu einer breiten Palette an Lichtformern und anderen Zubehören.
Merkmale
• Eingebautes 2.4G Drahtlossystem mit einer Reichweite von bis zu 80 Metern
• Lichtqulität wie im Studio mit 600Ws und einer Leitzahl von 87 (ISO100 mit Standard-Reflektor)
• Externes Batterie-Pack (Lithium-Ionen, 11.1V/8700mAh) für rasante Ladezeiten zwischen 0.01
und 2.5 Sekunden bei 500 Blitzen mit voller Leistung
• Der AD600BM verfügt über einen 3,5mm Sync-Anschluss
• Der Bowens-Anschluss ermöglicht die Nutzung zahlreicher Lichtformer diverser Hersteller
• Regelbar in 1/3 Belichtungsstufenschritten zwischen 1/1 und 1/265
• Konsistente Farbtemperatur von 5600+/-200K über das gesamte Leistungsspektrum
• Synchronisation mit HSS bis zu 1/8000
• Fokussier-Hilfslicht
Der kräftige AD600BM wird den Anforderungen freiberuflicher Fotografen und Foto-Journalisten
gerecht und findet Anwendung in vielen verschiedenen Genres wie Hochzeits-, Event- und
Reisefotografie.
Werbung
Verwandte Anleitungen für Godox AD600BM
Inhaltszusammenfassung für Godox AD600BM
- Seite 1 Sie diese auf. Vielen Dank, dass Sie sich für ein GODOX Produkt entschieden haben. Das Godox AD600BM System ist ein kräftiges und dennoch kompaktes Blitz-System mit leistungsstarken Lithium-Ionen Akku und eingebautem 2.4G X Drahtlos-System. Der Blitz kann über einen X1 Funkauslöser entfesselt im M/MULTI Modus genutzt werden. Da er über eine MASTER/SLAVE Funktion verfügt, kann er auch im Verbund mit mehreren GODOX Systemblitzen...
- Seite 2 Sicherheitshinweise ⚠ Schützen Sie dieses Produkt unbedingt vor Feuchtigkeit und nutzen Sie es keinesfalls bei Regen oder hoher Luftfeuchtigkeit ⚠ Dieses Gerät enthält Bauteile, die auch im ausgeschalteten Zustand eine hohe elektrische Spannung halten können. Versuchen Sie nicht, es eigenständig zu reparieren und öffnen Sie das Gehäuse unter keinen Umständen, da die Gefahr eine elektrischen Schocks besteht.
- Seite 3 Übersicht...
- Seite 4 LCD-Anzeige im Manuellen Modus LCD-Anzeige im MULTI-Modus...
- Seite 5 LCD-Anzeige Gruppen/Kanal Drahtlos-Modus LCD-Anzeige SLAVE-Modus Enthaltenes Zubehör 1. Blitzröhre, 2. Akku, 3. Ladegerät, 4. Stromkabel, 5. Schutzkappe + Bedienungsanleitung...
- Seite 6 Optionales Zubehör Dieser Blitz ist mit einer Vielzahl optionaler Zubehörteile kompatibel. Dazu gehören die Drahtlossender X1 und FT-16 sowie etliche Lichtformer. Ihr Händler berät Sie gerne. Installation des Reflektors und anderer Lichtformer Schieben Sie die Entriegelung nach hinten und setzen Sie den Reflektor in den Bowens- Anschluss ein.
- Seite 7 Neigungseinstellung Der Hebel zur Neigungseinstellung kann in einem Bereich von 180° unter dem Blitz bewegt werden. Sollte dies nicht reichen, so kann er zwecks weiterer Justierung herausgezogen werden. Lassen Sie ihn danach wieder in seine ursprüngliche Position einrasten.Lithium-Batterie Akku 1. Dieses Gerät verfügt über einen LIthium-Ionen-Polymer Akku mit einer langen Laufzeit, der etwa 500 Auslösungen bei voller Stärke ermöglicht 2.
- Seite 8 Demontage Ladeanzeige Vergewissern Sie sich, dass der Akku korrekt eingesetzt wurde und kontrollieren Sie den Ladestand auf dem Bildschirm des Blitzes. 3 Balken auf dem LCD / 1 roter und 3 grüne Balken auf dem Akku: vollständig geladen 2 Balken auf dem LCD / 1 roter und 2 grüne Balken auf dem Akku:: zur Hälfte geladen 1 Balken auf dem LCD / 1 roter und 1 grüne Balken auf dem Akku:: niedriger Ladestand 0 Balken auf dem LCD / 1 roter und 0 grüne Balken auf dem Akku:: bitte laden Ladeanzeige auf dem LCD blinkt: Ladestand kritisch, Blitz wird in einer Minute abschalten.
- Seite 9 Die Drahtlos-Modi des AD600BM Der AD600BM kann ausschliesslich als SLAVE eingesetzt werden. Über die Taste zur Wahl des Drahtlos-Modus wählen Sie, ob der Blitz optisch oder per Funk ausgelöst werden soll. Wird eine Funkverbindung gewählt, so schaltet der AD600BM automatisch auf den korrekten Modus (Canon oder Nikon) um, sobald er ein Signal des jeweiligen Senders auf der Kamera empfängt.
- Seite 10 Manueller Modus M Die Blitzstärke wird in 1/3 Belichtungsstufen geregelt von 1/1 bis 1/256 Blitzstärke. Nutzen Sie für die Ermittlung der korrekten Blitzstärke einen Belichtungsmesser oder ermitteln Sie diese durch Test-Aufnahmen.
- Seite 11 MASTER-Blitz im Raum ausgelöst wird. Die beiden Modi unterscheiden sich dabei wie folgt: S1: der AD600BM löst aus, sobald er über die optische Zelle einen MASTER-Blitz registriert S2: der AD600BM löst aus, sobald er über die optische Zelle einen MASTER-Blitz registriert, IGNORIERT dabei aber einen Vorblitz, wie er z.B.
- Seite 12 Tabelle Drahtlos-Steuerung Der AD600BM ist mit den Godox 2.4G Drahtlos-Systemen kompatibel. Als SLAVE Einheit ist der AD600BM in Abhängigkeit zur MASTER-Einheit von Haus aus kompatibel zu Canon/Nikon Systemen. Wird von der MASTER-Einheit ein Signal empfangen, so erkennt der Blitz den Hersteller und ein N oder C erscheint auf dem Display.
- Seite 13 1. Drahtlos-Einstellungen Drücken Sie die Drahtlos-Modus Taste, bis das Antennensymbol in der linken oberen Ecke des Displays erscheint. 2. Kommunikationskanal einstellen Sollten sich in der Nähe andere Drahtlos-Blitzsysteme befinden, so können Sie eine individuelle Kanal-ID vergeben, um Interferenzen zu vermeiden. Dabei müssen Sender und Blitze alle die gleiche Kanal-ID haben.
- Seite 14 3. Gruppe wählen Nach einem kurzen Druck auf die Taste GR/CH können Sie über das Wahlrad eine Gruppenzugehörigkeit von A bis E wählen und diese Einstellung mit einem Druck auf die SET- Taste bestätigen Werden mehrere Blitze verwendet, so können Sie diese unterschiedlichen Gruppen zuweisen und somit unabhängig von einander steuern.
- Seite 15 Optische Auslösung Der AD600BM unterstützt auch die optische Auslösung. Stellen Sie dazu im Menü für Sonderfunktionen C.Fn.-REMOTE den Empfänger je nach verwendetem System auf Canon oder Nikon. Kompatible Canon Blitze: 580EXII, 600EX-RT, Aufklappblitze der Kameras 7D, 60D, 600D und andere...
- Seite 16 3. Mit einem kurzen Druck auf die GR/CH Taste rufen Sie die Gruppenwahl auf. Wählen Sie auch diese mit dem Wahlrad und bestätigen Sie die Eingabe mit SET. ⚠ In der Nähe von Leuchtstofflampen und/oder Computermonitoren kann es zu fehlerhaftem Verhalten der Blitze kommen wenn diese optisch ausgelöst werden sollen.
- Seite 17 C.Fn. - Sonderfunktionen Anzeige Funktion Optionen Beschreibung Einschränkungen BEEP Ton-Signal (keine) SLAVE S1/S2 Modus nur im M-Modus S1-Modus S2-Modus Lüfter (keine) AUTO angepasst je nach Temperatur SLEEP Automatische (keine) Abschaltung Gerät schaltet nach angegebener Zeit ab LIGHT Hintergrund- 12 sec aus nach 12 (keine) Beleuchtung des...
- Seite 18 Einstelllicht Der AD600BM ist mit einem 100W LED Einstelllicht ausgestattet, welches in drei Stufen regelbar ist. Drücken Sie die Einstelllicht-Taste kurz, um es einzuschalten. Der erste Tastendruck stellt es auf die Stärke 30%, der Zweite auf 60% und der Dritte auf 100%. Je nach Intensität schaltet das Einstelllicht nach einer gewissen Zeit automatisch ab, um Überhitzung zu vermeiden.
- Seite 19 Fehler-Codes Sollte es zu einer technischen Störung kommen, können Sie anhand folgender Fehlercodes sehen, worin das Problem liegt. E1: Der Blitz hat Probleme nachzuladen. Schalten Sie den Blitz bitte aus und nochmals ein. Sollte das Problem bestehen bleiben, kontaktieren Sie bitte Ihren Händler. E2: Der Blitz ist überhitzt und muss mindestens 10 Minuten abkühlen.
