SolarVenti SV30 Kurzanleitung Seite 2

Wichtig :
Der Luftkollektor muß so exakt
wie möglich nach Süden aus-
gerichtet werden. Vermeiden Sie
eventuelle Abschattungen von
Bäumen, Kamine usw. Beachten
Sie den im Winter niedrigereren
Sonnenstand.
Der Aufstellwinkel muss mindestens
60° bezogen auf die Horizontale*
betragen. Ein entsprechendes
Gestell ist im Dachmontageset
enthalten.
Der Installationsort sollte unmittelbar
an der Dacheinführung sein.
nicht
*Werden die PV-Module
den Luftkollektor eingebaut, kann
der SV30 auch in einem
Aufstellwinkel zwischen 45°... 60°
montiert werden.
1) Wenn die Position des Luftkollektor
feststeht, wird das Gestell befestigt. Als
Schutz und Gewichtsausgleich können
die mitgelieferten Plastikstreifen zwischen
Dach und Gestell eingefügt werden.
2) Für die Dachdurchführung muß
ein Loch von mindestens 135 mm
gesägt werden.
3) Der flexible gummierte Teil der Dach-
durchführung wird der Dachform angepasst.
4) Die Gummiabdeckung wird vorsichtig
mit dem Dach verschraubt. Eventuell
vorbohren.
5) Ein Loch für das Ventilatorkabel und
den Fühler wird in die Dachpfanne
gebohrt.
IMC Solar-Vertrieb W. Lange, Castroper Hellweg 300a, D - 44 805 Bochum Tel.: +49 - (0)234 - 79 13 47 Fax: +49 -(0)234 - 79 13 75
- Irrtümer und technische Änderungen vorbehalten. Technische Beschreibung nach Angaben des Herstellers -

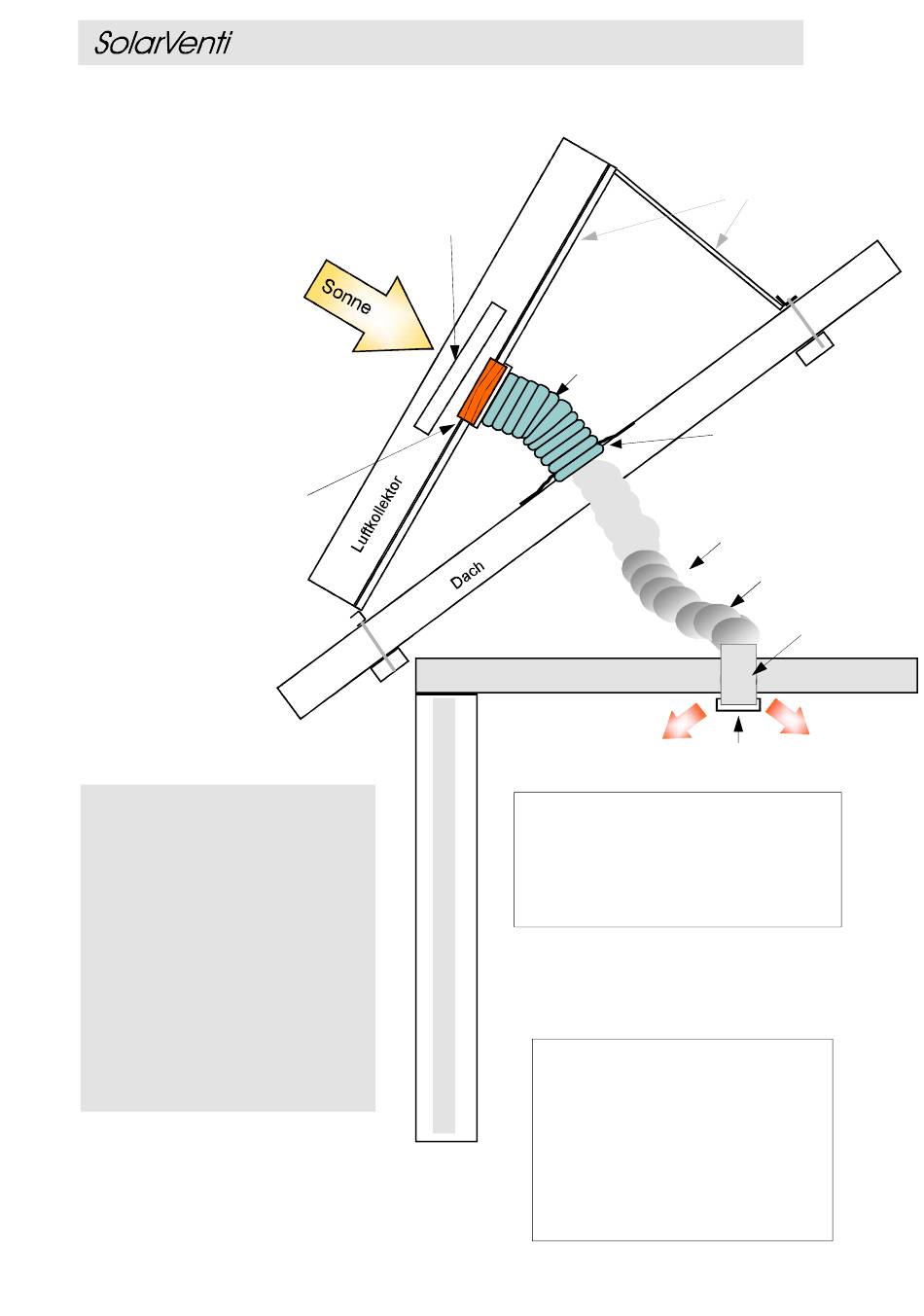

SV30 Montageanleitung : Dach Typ 1 und 2
Abdeckung Einschub
Solarzelle
in
Ventilator
125 mm Flexrohr
mit 160 mm Flexrohr
Ummantelung
Ventilator und Dachdurchführung müssen mit der
Geräuschdämmung und der Rückklappe
verbunden werden. Wenn nötig, muß eine weitere
750 mm Geräuschdämmung installiert werden.
Die Rückschlagklappe verhindert Warmluftabfluß in
den Luftkollektor, wenn dieser nicht in Betrieb ist.
Betrieb:
Zusammenwirken von Raumthermostat und
Regulator.
Beschreibung auf Seite 4.
Die Drehzahl des Ventilators kann mit dem
Regulator eingestellt werden. Je niedriger
die Drehzahl, desto höher die Temperatur
der einströmenden Luft.
Der Ventilator wird bei Erreichen der
gewünschten Raumtemperatur abgeschaltet.
May 2005
Gestell wenn der
Dachwinkel zu
gering ist
Dachdurchführung
Typ 1 für Asbestpfannen,
etc.
Typ 2 Dachpappe, Blechdächern
etc.
125 mm Flexrohr wird zwischen
Luftkollektor und Ventilator installiert.
2 m sind im Lieferumfang enthalten
Extra: Schallisolierung
ca. 750 mm lang
Rückschlagklappe
Luftaustritt
