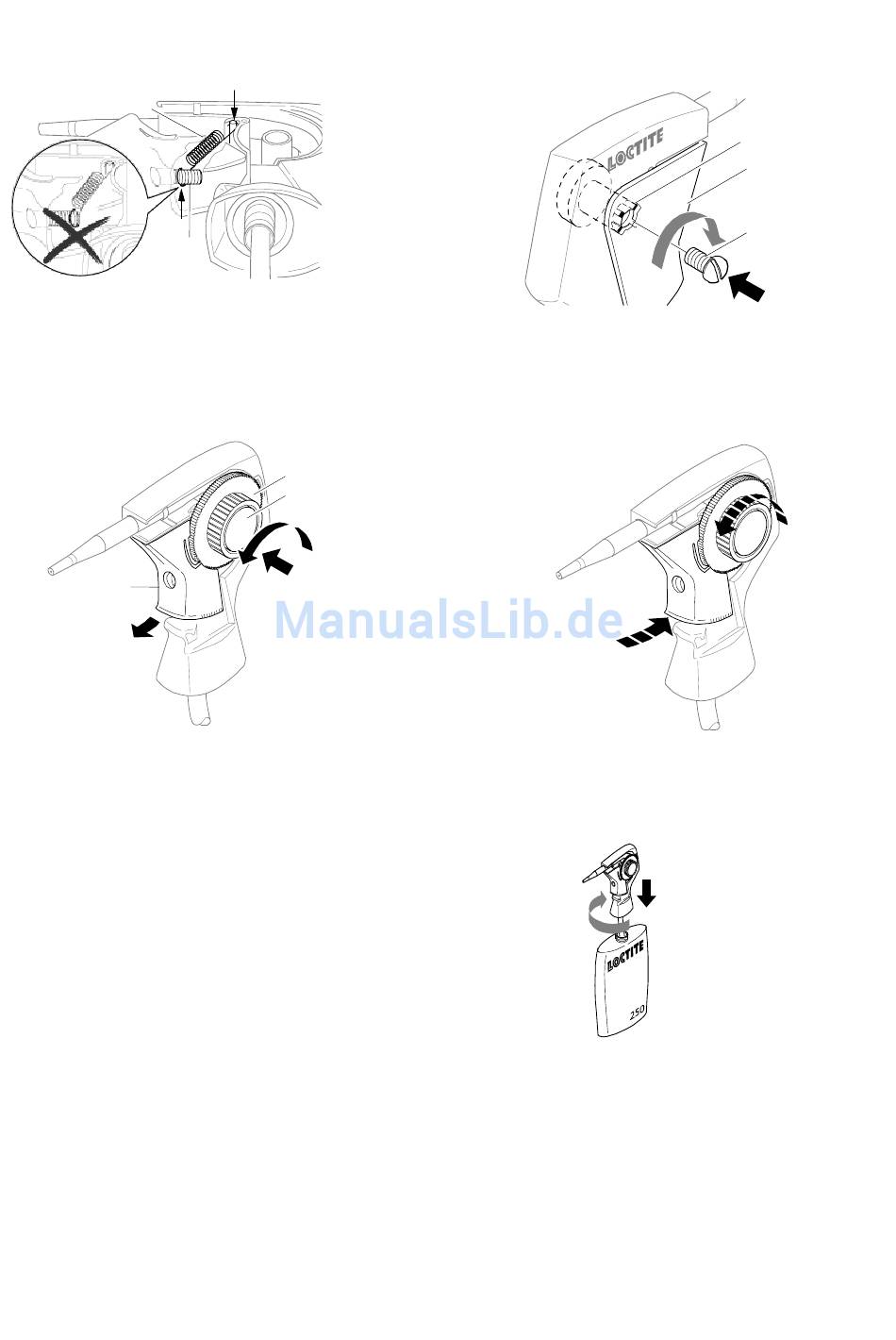

"B"
7
• Feder 7 korrekt einbauen, damit sie
nicht abspringt, wenn die
Stellschraube 9 gedreht wird
"C"
8
• Abdeckkappe 6 mit Unterlegscheibe
5 und Dosierrad 4 montieren
• Dosierrad 4 gegen den
Uhrzeigersinn drehen und dabei
leicht andrücken, bis die Klinke in
den Zähnen einrastet
• Abzug 8 nach vorne ziehen, damit
die Klinke im Dosierrad 4 einrasten
kann
9
4
6
"D"
• Abdeckkappe 6 mit den Keilen auf dem
Schaft in den Abzug 8 einpassen
• Schraube 2 montieren und festziehen
"E"
• Funktion testen
"F"
• 250-ml-Loctite®
Produktgebinde:
• Eine Gummischeibe über den
Hals des Produktgebindes legen
• Handpumpe auf das Gebinde
aufschrauben
3 von 7
6
8
2
