Gerätebeschreibung
Die peristaltische Loctite® Handpumpe Nr. 97001 kann einfach auf jede 250-ml-
Loctite®-Flasche aufgeschraubt werden. Sie macht das Produktgebinde zu einem
tragbaren Handdosiergerät. Die peristaltische Loctite® Handpumpe Nr. 98414 für 50-
ml-Flaschen arbeitet nach dem gleichen Prinzip und ist zusätzlich mit einem neuen,
ergonomisch ausgewogenen und widerstandsfähigen Flaschenhalter ausgerüstet.
Beide manuellen Systeme eignen sich für die Einzeldosierung von Loctite®
Schraubensicherungs- und Fügeprodukten in Mengen von jeweils 0,01 bis 0,40 ml und
Viskositäten bis 30000 Cps. Die Geräte müssen nicht gespült werden und brauchen
keine Strom- oder Druckluftversorgung.
Das Gerät eignet sich nicht für Cyanacrylat-Klebstoffe oder Primer.
1
10
9
8
1. Düse (Artikelnummer 993174)
2. Schraube
3. 250-ml- Schlauch (Artikelnummer 993163)
50-ml-Schlauch (Artikelnummer 988225)
4. Dosierrad
5. Unterlegscheibe
Hinweis: Teile mit Artikelnummern sind als Ersatzteile erhältlich.
Funktion
Die Handpumpe wird auf das Original-Loctite®-Gebinde aufgeschraubt. Durch
Betätigen des Abzuges 8 wird das Dosierrad 4 gedreht, und eine präzise
Produktmenge wird durch den Schlauch 3 zur Düse 1 gefördert.
Die Abgabemenge ist abhängig von der Hublänge, die für den Abzug 8 eingestellt
wurde; sie kann mit der Stellschraube 9 justiert werden.
2
3
7
4

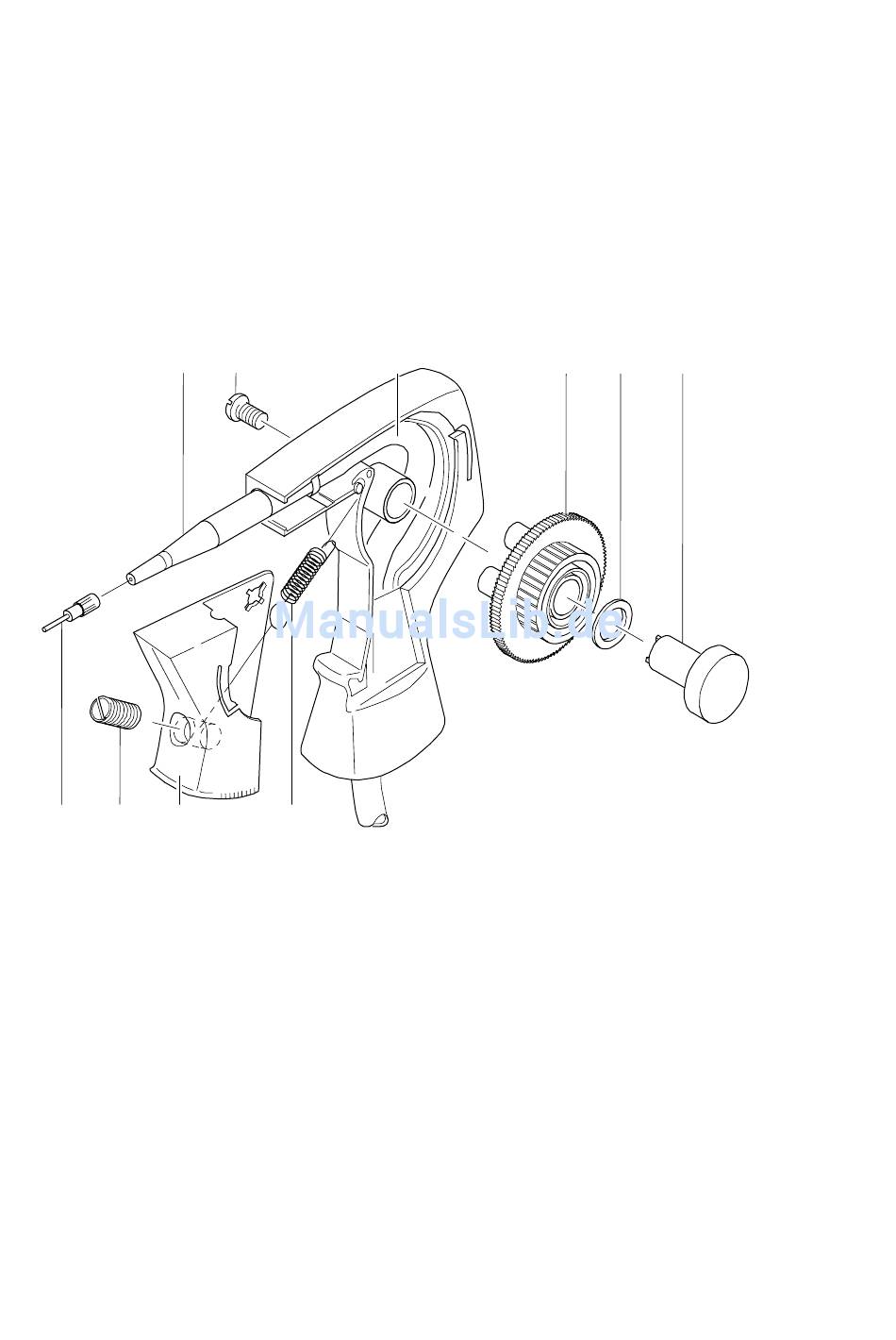

Abb. A
2 von 7
5
6
6. Abdeckkappe
7. Feder
8. Abzug
9. Stellschraube
10. Dosiernadel
