Inhaltszusammenfassung für Laing Ecocirc D5 vario

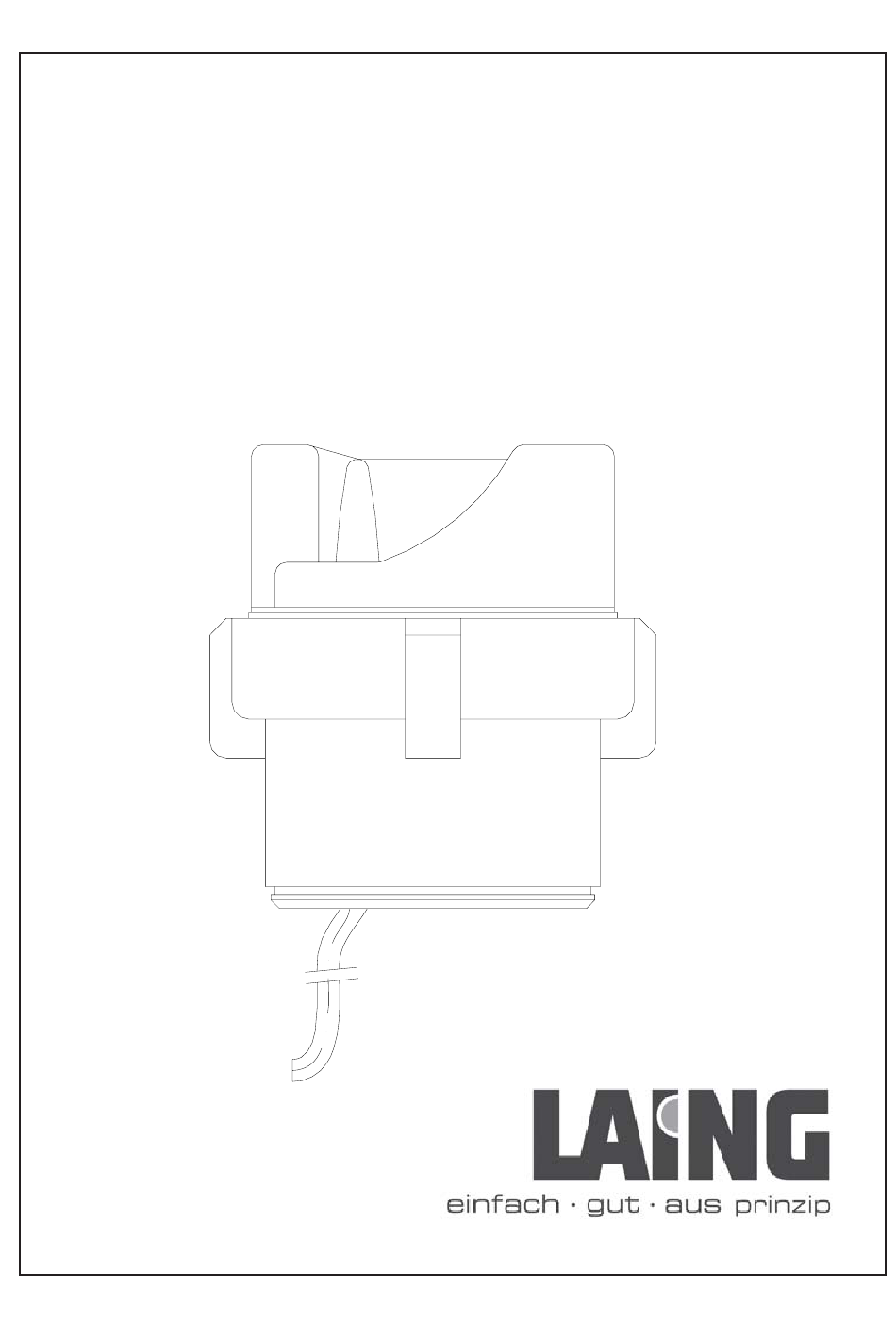

- Seite 1 Montage- und Betriebsanleitung für Laing Gleichstrompumpen ® Baureihe Ecocirc Typ D5 vario...
- Seite 2 ® Bedienungsanleitung Laing Ecocirc vario Typ D5 Anwendung Die Gleichstrompumpen der Baureihe D5 haben einen Direktantrieb mit elektronisch kommutiertem Motor und weisen einen besonders hohen Wirkungsgrad auf. Sie können über einen Spannungsbereich von 8-24 Volt betrieben werden Mögliche Einsatzgebiete: Kühlkreisläufe z.B. in der Computer- und Laserkühlung Warmwasser Heizung im Wohnwagen oder auf Schiffen Umwälzung im Fahrzeugbereich...
- Seite 3 ® Bedienungsanleitung Laing Ecocirc vario Typ D5 Rückschlagventils verhindert werden, da die Pumpe bei Durchströmung mit höheren Geschwindigkeiten Schaden nehmen kann. Die Umgebungstemperatur darf im Betrieb 50°C nicht überschreiten, im Stillstand sind 90°C zulässig. bevorzugt zulässig Elektrischer Anschluss Der Anschluss erfolgt an eine Gleichstromquelle. Die Spannung kann zwischen 8 und 24 Volt betragen.
- Seite 4 ® Bedienungsanleitung Laing Ecocirc vario Typ D5 Anlauf Der Anlaufstrom (Blockierstrom) ist ein Vielfaches des Betriebsstromes. Er fließt jedoch nur eine sehr kurze Zeit bis die Pumpe angelaufen ist. Sinkt die Spannung wegen des hohen Stromes auf einen niedrigeren Wert, so läuft die Pumpe trotzdem an, jedoch mit einem entsprechend geringe-...
- Seite 5 ® Bedienungsanleitung Laing Ecocirc vario Typ D5 behält die Pumpe trotzdem die eingestellte Drehzahl bei, solange die Spannung hierfür ausreicht. Dadurch ändert sich der aufgenommene Strom entsprechend. Dies ist überall dort von Vorteil, wo eine bestimmte Pumpleistung bei variabler Versorgungsspannung gewährleistet werden muss.
- Seite 6 ® Bedienungsanleitung Laing Ecocirc vario Typ D5 Kennlinien Bitte beachten Sie: Je nach Pumpengehäuse, Einstellung des Drehzahlreglers und der anliegenden Spannung sind eine große Vielzahl verschiedener Pumpenkennlinien möglich. Auf Anfrage geben wir Ihnen gerne weitere Auskunft. Hier dargestellt sind folgende Einstellungen bei 12 Volt:...
- Seite 7 ® Bedienungsanleitung Laing Ecocirc vario Typ D5 D5-38/810 N Leistungsaufnahme[W] Fördermenge [m D5-38/790 N und D5-38/830 N Leistungsaufnahme[W] Fördermenge [m Betriebsstörungen Pumpe läuft nicht Überprüfe Sie, ob Spannung an der Pumpe anliegt. Liegt Spannung an und die Pumpe ist heiß, so hat wahrscheinlich der Überhitzungsschutz angesprochen.
- Seite 8 Regel ist es ausreichend, wenn die Mutter von Hand angezogen wird. Sollte die Pumpe immer noch nicht funktionieren, so ist die Antriebseinheit auszutauschen. Laing GmbH · Systeme für Wärmetechnik Klingelbrunnenweg 4 · D-71686 Remseck · Tel.: +49(0) 7146/93-0 Fax: +49(0) 7146/93-33 · E-Mail: info@laing.de · Internet: www.laing.de...
