EINRICHTUNG DES GERÄTES (Fortsetzung)
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse
1 zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am
Ende oder irgendwo in der Mitte. Daher kann das erste Gerät, das von einem Controller angesteuert wird,
gleichzeitig das letzte in einer Reihe sein. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der
DMX-Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das
Gerät befindet.

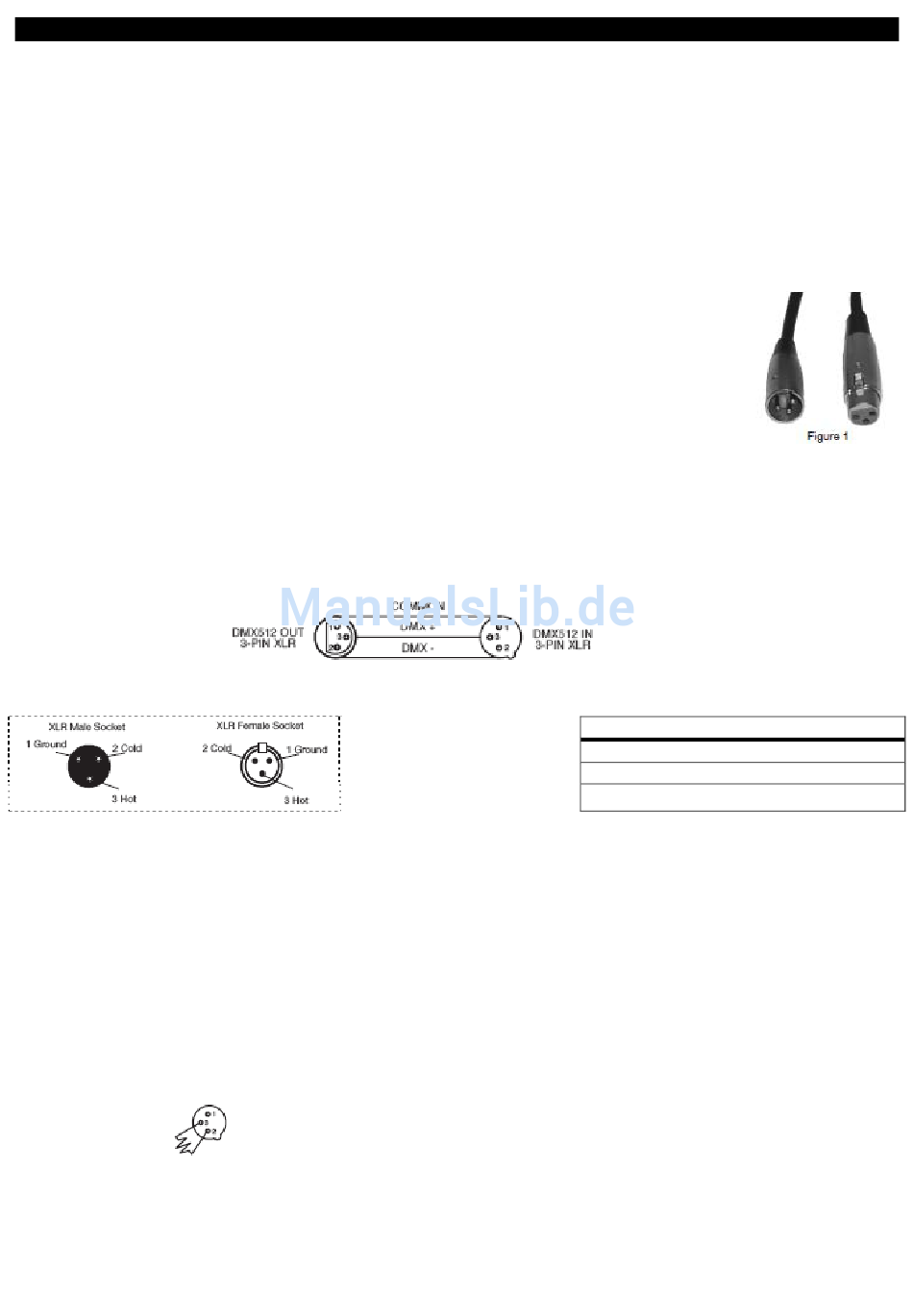

Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Spherion Tri LED
kann über das DMX-512-Protokoll angesteuert werden. Der Spherion Tri LED kann entweder ein 1-Kanal oder
3-Kanal DMX-Gerät sein. Die DMX-Adresse wird elektronisch über das Bedienelement auf
der Rückseite des Gerätes vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein
zertifiziertes DMX-512 110 Ohm Datenkabel für den Dateneingang und -ausgang
(Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel
verwenden, sollten Sie sichergehen, dass dies standardmäßige, abgeschirmte 110 – 120
Ohm Kabel sind (diese Art von Kabel bekommen Sie in nahezu jedem professionellen
Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und
weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Reihe
geschaltet werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Erdungsstift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Eine Erdung der
Abschirmung verursacht einen Kurzschluss und Ungleichmäßigkeiten im Verhalten der Geräte.
Abbildung 3
Wichtig: Leitungsabschluss: Bei längeren Kabelstrecken benötigen Sie möglicherweise zur Verhinderung
von Ungleichmäßigkeiten im Verhalten der Geräte einen Leitungsabschluss am letzten Gerät. Ein
Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des
männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Gerätes der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss (ADJ-Teilenummer
Ungleichmäßigkeiten reduziert.
A.D.J. Supply Europe B.V. – www.americandj.eu – Spherion Tri LED Bedienungsanleitung Seite 5
Z-DMX/T) wird
Ein Abschluss reduziert Signalfehler und vermeidet Probleme und Interferenzen
bei der Signalübertragung. Es empfiehlt
Leitungsabschluss (Widerstand 120 Ohm, 1/4 W) zwischen Pol 2 (DMX-) und
Pol 3 (DMX+) des letzten Gerätes zu schalten.
Abbildung 2
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert ( DMX-„Cold")
Pol 3 = Signal ( DMX+„Hot")
die Wahrscheinlichkeit
sich immer, einen DMX-
des Auftretens von
Abbildung 4
