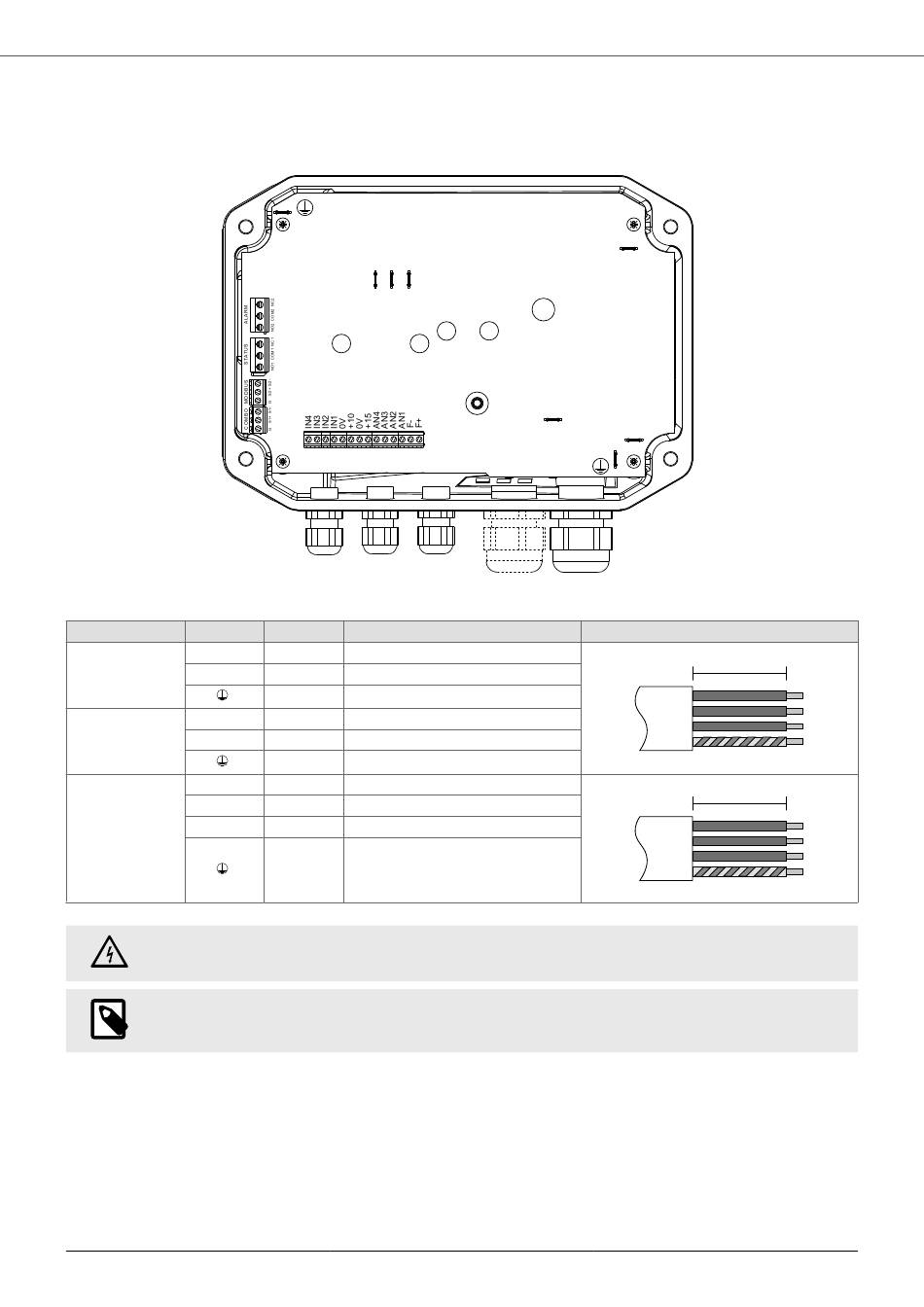

7.5.1. Stromanschlüsse
Drive-Tech MINI Solar 2.005 , Drive-Tech MINI Solar 2.011 , Drive-Tech MINI Solar 2.015
L1/L
Gleichstromversor-
gung
L2/N
LINE
P.E.
L1/L
Wechselstromver-
sorgung
L2/N
LINE
P.E.
U
V
Motor
W
MOTOR
P.E.
GEFAHR
Schließen Sie jeweils nur eine Stromquelle an (AC oder DC).
ANMERKUNG
Es ist nicht erforderlich, die Polarität beim Anschluss der Gleichstromversorgung zu beachten.
Drive-Tech MINI & COMPACT Solar
MOTOR
U V
W
A [mm] Vorisolierte Lasche
70 Faston Buchse 6,3 x 0,8 mm
70 Faston Buchse 6,3 x 0,8 mm
70 Faston Buchse 6,3 x 0,8 mm
70 Faston Buchse 6,3 x 0,8 mm
70 Faston Buchse 6,3 x 0,8 mm
70 Faston Buchse 6,3 x 0,8 mm
120 Faston Buchse 6,3 x 0,8 mm
120 Faston Buchse 6,3 x 0,8 mm
120 Faston Buchse 6,3 x 0,8 mm
180 Faston Buchse 6,3 x 0,8 mm
EMC
LINE
N/L2
L/L1
Abisolierdiagramm
A
A
23
