WARNUNG
Stellen Sie keine wärmeentwickelnden Elemente (Auslassfilter) auf die Saugseite des Gerätes.
Andernfalls kann es zu einer gefährlichen Überhitzung kommen.
6.3. Mechanische Montage von Geräten der Größe 2
Die Geräte der Größe 2 sind mit einem System von Schnellverbindungen ausgestattet, das die elektrischen
Verbindungen von Strom und Signal auf dem festen Teil, genannt "Basis", ermöglicht, während der mobile Teil,
genannt "Strom", später angewendet wird.
Dadurch können Sie während des elektrischen Anschlusses problemlos arbeiten, ohne Gefahr zu laufen, das
Leistungsteil zu beschädigen. Es erleichtert auch den schnellen Austausch von Strom im Fehlerfall, ohne dass die
Verbindungen entfernt werden müssen.

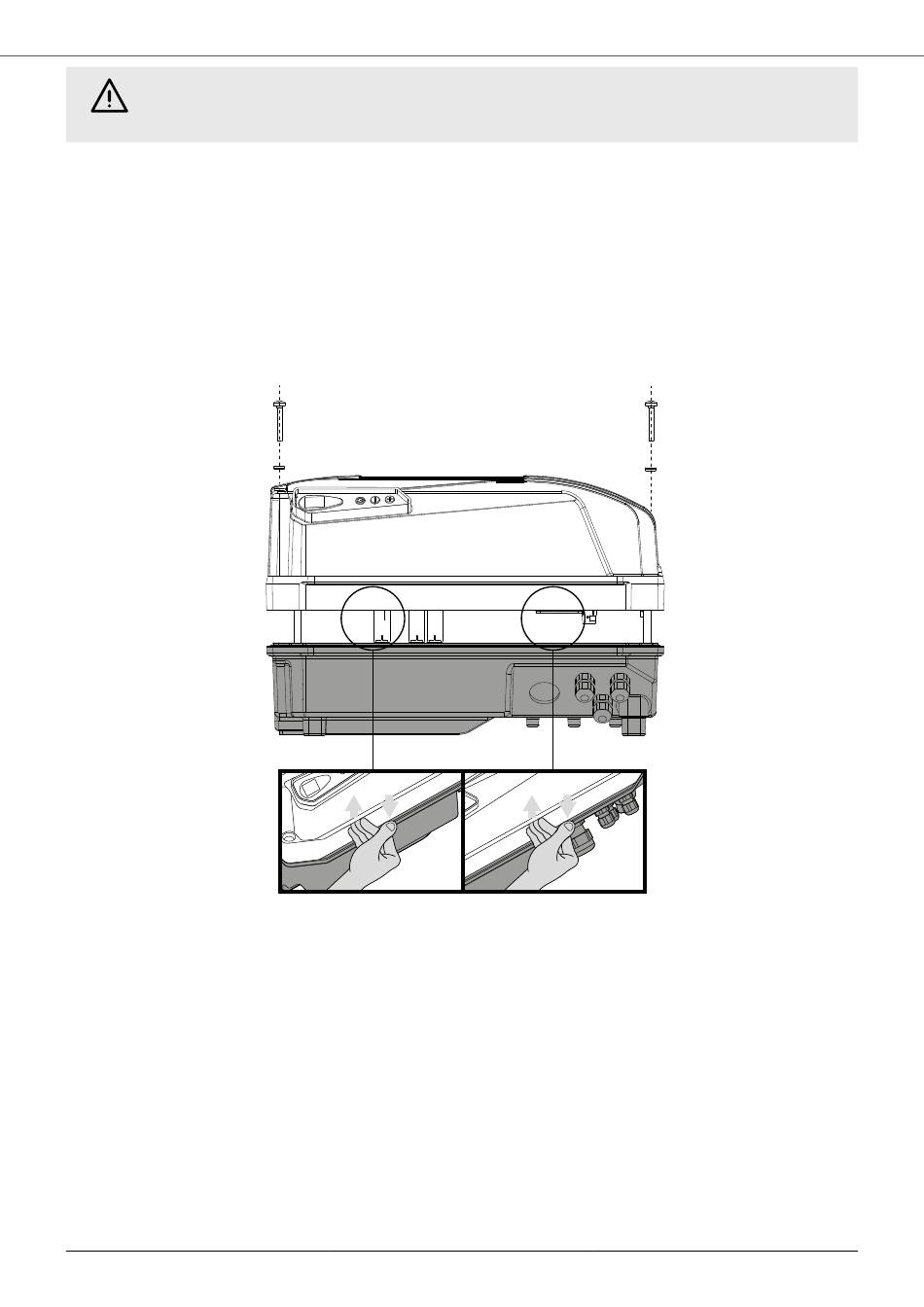

Um das Gerät zu öffnen, wird empfohlen, die Anweisungen in der Abbildung zu beachten und mit Vorsicht vorzuge-
hen.
Bei Geräten der Größe 2 erfolgt die Masseverbindung zwischen dem Sockel und der Stromversorgung über vier
Metallstifte am Leistungsteil, die in vier spezielle Löcher am Sockel eingreifen, die mit Federkontakten ausgestattet
sind. Gleichzeitig dienen diese Metallstifte als Führung für eine korrekte Kopplung zwischen Sockel und Kühlkör-
per.
