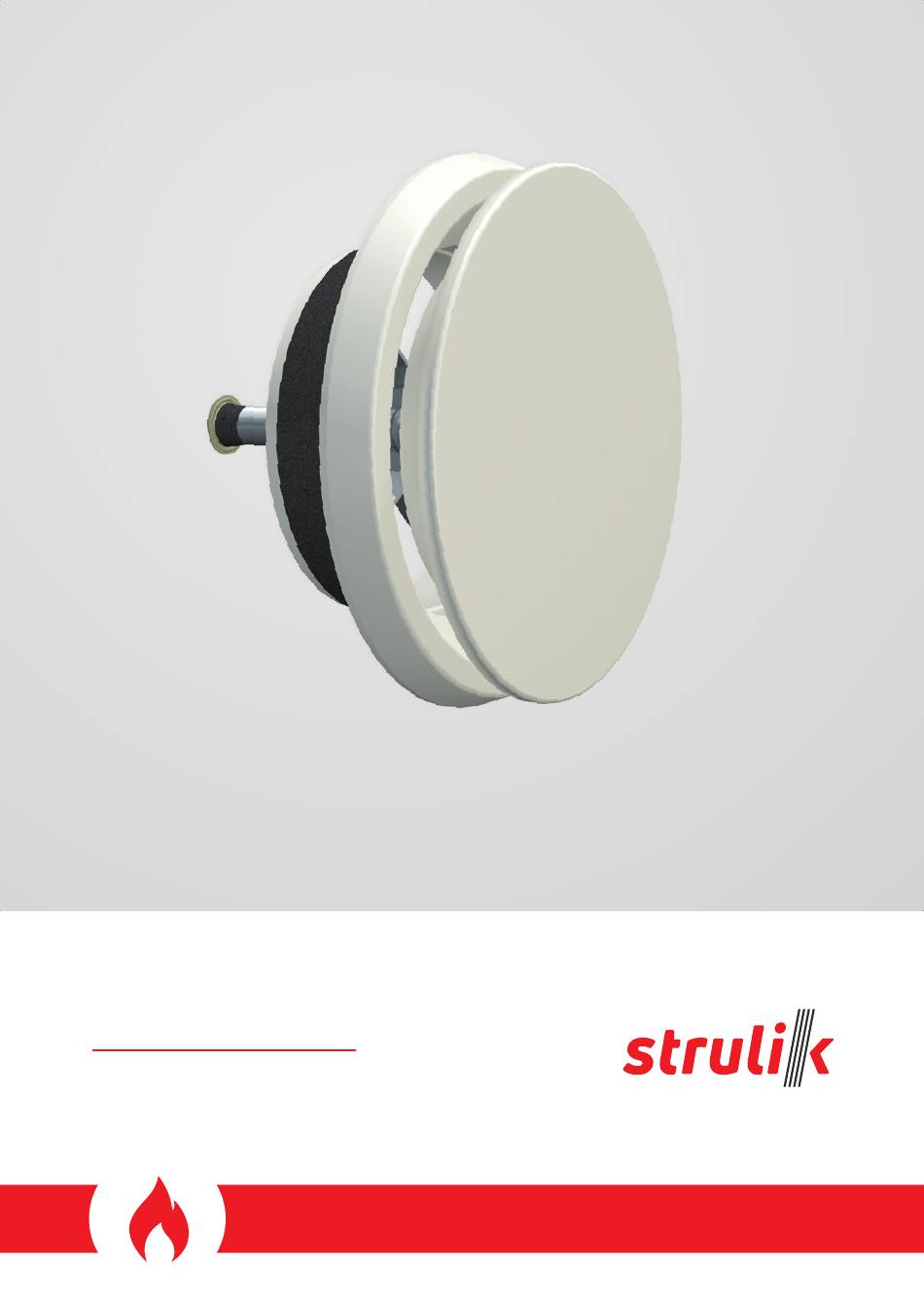

- Seite 1 Produktinformation Brandschutztellerventil Typ BTZ-2...
- Seite 2 Technische Daten – Endlagenschalter ............................12 Bestellbeispiel .........................13 Brandschutztellerventil Typ BTZ-2 ..............................13 Ausschreibungstexte ......................14 Brandschutztellerventil Typ BTZ-2 mit ED-2 Einbaurahmen ..................14 Brandschutztellerventil Typ BTZ-2 mit EW-L2 Einbaurahmen ................15 Brandschutztellerventil Typ BTZ-2 mit KKS Einbaurahmen ..................16 Produktinformation – Brandschutztellerventil Typ BTZ-2...
- Seite 3 Strulik Brandschutztellerventile können selbst nach- Sicherheit träglich in Lüftungssysteme eingesetzt werden, um den jeweils gültigen Anforderungen der Feuerschutzbestim- Strulik Brandschutztellerventile BTZ-2 wurden im In- und mungen zu genügen. Ausland einer Vielzahl von Testserien unterworfen. Diese erstreckten sich sowohl auf die volle Wirksamkeit...
- Seite 4 Einbausituationen Einbau in massive Wände oder Betondecken Hinweise: Der fachgerechte Einbau des Brandschutztellerventils BTZ-2 erfolgt mittels eines lieferbaren Mauerrahmens aus Faserzement bzw. Stahlblech. Der Abstand zwischen Brandschutztellerventilen, die in getrennten Leitungen eingebaut sind, muss mindestens 200 mm betragen. Zwischen einem Brandschutz- tellerventil und einem tragendem Bauteil (Wand / Decke) muss der Abstand mindestens 75 mm groß...
- Seite 5 * Bitte beachten: Umlaufender Spalt von ≥ 10 bis ≤ 50 mm muss mit Zementmörtel der Kategorie M10 nach DIN EN 998-2 bzw. mit Mörtel der Gruppe II oder III nach DIN 1053 ausgefüllt werden. Maschinelle Verfüllungen, mit Zementmörtel der Kategorie M10 nach DIN EN 998-2, sind zulässig. Produktinformation – Brandschutztellerventil Typ BTZ-2...
- Seite 6 Insulfraxpapier 3 mm ~ Ø 300 Bitte beachten: Bei Einbau unter Decken mit kleinen Unebenheiten, muss die Montage zwischen der Deckenplatte des BTZ-2 und der vorhandenen Decke, zum Ausgleich, mit Brandschutzkleber (SBK 2000) erfolgen. * Befestigung (bauseitig) direkt unter der Decke * Befestigung (bauseitig) direkt unter der Decke (Porenbeton) hängend...
- Seite 7 Kräfte auf die Brandschutztellerventile ausüben fen (Klasse B2 nach DIN 4102) bestehen, wenn dieser di- können. An Brandschutztellerventile dürfen Lüftungsleitun- rekt nach der vorgeschriebenen Lüftungsleitung aus nicht gen über einen Kompensator oder elastischen Stutzen aus brennbaren Baustoffen angeschlossen ist. Produktinformation – Brandschutztellerventil Typ BTZ-2...
- Seite 8 Druckabfall und Schallleistungspegel Einstellung der Luftmenge Das Strulik Brandschutztellerventil erlaubt die stufenlose Regulierung jeder gewünschten Luftmenge. Die Einstellung erfolgt entsprechend nebenstehendem Diagramm. Die Fixierung des Ventiltellers in der gewählten Stellung erfolgt mittels Kontermutter. Spaltbreite Auslegungsdiagramme DN 100 DN 125 dB (A)
- Seite 9 Detail Befestigungswinkel Die Montage der Befestigungswinkel kann ab Werk erfolgen, wenn das Wand/Deckenmaß bei der Bestellung angegeben wird, anderenfalls werden die Winkel lose Ø 3,3 mitgeliefert (Montagematerial in Form von Stahlnieten 3 x 6 liegt bei). Produktinformation – Brandschutztellerventil Typ BTZ-2...
- Seite 10 H ±1 H2 ±1 2 Sicken, 180° versetzt am Umfang angeordnet Abmessungen Einbaurahmen Typ KKS Typ KKL Brandschutztellerventil BTZ-2 Einzelteilauflistung Arretiervorrichtung mit Führungs- Ventilkörper spindel und Führungshülse Ventilteller Auslöseelement Blasebalg Aufschäumer Rändelmutter Einbaurahmen ED-2/EW-L2 Klemmniet Produktinformation – Brandschutztellerventil Typ BTZ-2...
- Seite 11 Klemmnieten übernehmen die Zentrierung und Fixierung und zeitsparende Montage mittels Bajonettverschluss und des Ventilkörpers im Einbaurahmen. erlaubt jederzeit eine Änderung der Zu- oder Abluftmenge Hinweis: Installationshinweise / Instandhaltung und Instandsetzung entnehmen Sie bitte unserer Betriebsanleitung. Produktinformation – Brandschutztellerventil Typ BTZ-2...
- Seite 12 Zubehör – Elektrischer Endschalter Typ MS-C BTZ-2 mit elektrischem Endschalter Typ MS-C Stellung »AUF« Stellung »ZU« Schaltplan Schaltbild Braun Schwarz Weiß Braun Lampe bauseits 24 V / 230 V Weiß – Schwarz Bitte beachten: Zwecks Revision, Zuleitung mind. 500 mm Anzeige: »ZU«...
- Seite 13 Decken mit Montagehilfe MS-C Elektrischer Endschalter EW-L2 Einbaurahmen für Einbau in leichte Trennwände Einbaurahmen für Einbau in massive Wände und Decken Einbaurahmen für Einbau in massive Wände und Decken 3. Abmessungen DN 100/125/160 und 200 mm Produktinformation – Brandschutztellerventil Typ BTZ-2...
- Seite 14 Ausschreibungstext Einzelpreis Gesamtpreis Pos. Beschreibung Einheit Brandschutztellerventil BTZ-2 mit ED-2 Einbaurahmen Brandschutztellerventil in runder Bauform mit stufenlos einstellbarer Luftmengenregulierung zum Absperren von Lüftungsleitungen zwischen zwei Brandabschnitten. Brandschutztechnisch geprüft nach EN 1366-2 mit CE-Kennzeichnung gemäß EN 15650 und Leistungs- erklärung nach Bauproduktenverordnung.
- Seite 15 Ausschreibungstext Einzelpreis Gesamtpreis Pos. Beschreibung Einheit Brandschutztellerventil BTZ-2 mit EW-L2 Einbaurahmen Brandschutztellerventil in runder Bauform mit stufenlos einstellbarer Luftmengenregulierung zum Absperren von Lüftungsleitungen zwischen zwei Brandabschnitten. Brandschutztechnisch geprüft nach EN 1366-2 mit CE-Kennzeichnung gemäß EN 15650 und Leistungs- erklärung nach Bauproduktenverordnung.
- Seite 16 Ausschreibungstext Einzelpreis Gesamtpreis Pos. Beschreibung Einheit Brandschutztellerventil BTZ-2 mit KKS Einbaurahmen Brandschutztellerventil in runder Bauform mit stufenlos einstellbarer Luftmengenregulierung zum Absperren von Lüftungsleitungen zwischen zwei Brandabschnitten. Brandschutztechnisch geprüft nach EN 1366-2 mit CE-Kennzeichnung gemäß EN 15650 und Leistungs- erklärung nach Bauproduktenverordnung.
- Seite 17 Notizen Produktinformation – Brandschutztellerventil Typ BTZ-2...
- Seite 18 Notizen Produktinformation – Brandschutztellerventil Typ BTZ-2...
- Seite 19 Notizen Produktinformation – Brandschutztellerventil Typ BTZ-2...
- Seite 20 CE-konform gemäß europäischen Vorschriften Strulik GmbH Neesbacher Straße 15 65597 Hünfelden-Dauborn Telefon: 06438 / 839-0 Stand 06.2021 E-Mail: contact@strulik.com Technische Änderungen vorbehalten! Internet: www.strulik.com © 2021 Strulik GmbH...
