Produktinformation

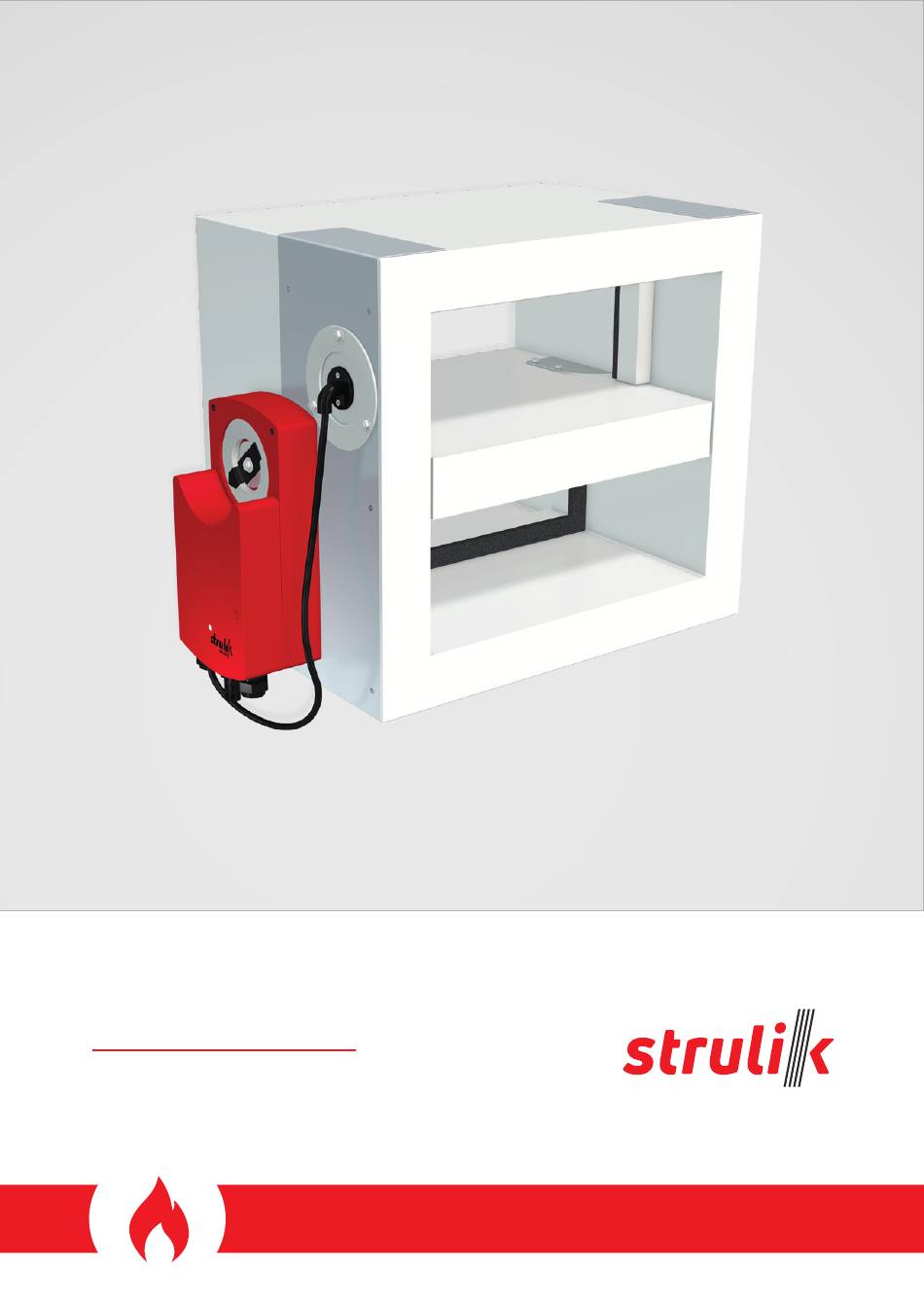

Brandschutzklappe Typ BKU
Inhaltsverzeichnis
loading

Verwandte Anleitungen für strulik BKU Serie

Inhaltszusammenfassung für strulik BKU Serie

  • Seite 1 Produktinformation Brandschutzklappe Typ BKU...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines ..........................4 Vorteile einer Universal-Brandschutzklappe mit einem Gehäuse aus Kalziumsilikat ..........4 Instandhaltung der Brandschutzklappe ............................4 Die wesentlichen Eigenschaften .................................4 Korrosionsprüfung ......................................4 Klassifizierung des Feuerwiderstandes gemäß EN 13501-3 ..................5 Einbausituationen ........................6 Einbausituationen und lieferbare Größen ........................... 6 Ermittlung der Klappenlänge L je nach Ausführung und Einbausituation ............7 Abmessungen ........................................
  • Seite 3 Schallleistungspegel dB (A) – Druckverlust Δp ............26 Auslegungsdiagramme ...................................26 Auslegungsdaten ......................................27 Klappenblattüberstände .....................28 Technische Daten Typ BKU ..................................28 Federrücklaufmotor Typ BF ....................29 Federrücklaufmotor inkl. thermoelektrischer Auslösevorrichtung ..............29 Technische Daten ......................................29 Federrücklaufmotor Typ SFR ....................30 Federrücklaufmotor inkl. thermoelektrischer Auslösevorrichtung ..............30 Technische Daten ......................................30 Bestellbeispiel .........................31 Brandschutzklappe Typ BKU ................................31 Ausschreibungstext ......................32...

  • Seite 4: Allgemeines

    Brandschutzklappe Typ BKU • Klassifizierung nach EN 13501-3 bis EI 120 S je nach Einbausituation • Geeignet für den Einbau in und direkt vor massiven Wänden, in leichten Trennwänden, auf der Decke stehend sowie unterhalb der Decke hängend. • Leistungserklärung DoP/BKU/006 Typ BKU Vorteile einer Universal-Brandschutzklappe mit einem Gehäuse aus Kalziumsilikat...

  • Seite 5: Klassifizierung Des Feuerwiderstandes Gemäß En 13501-3

    Klassifizierung des Feuerwiderstandes gemäß EN 13501-3 El 120 S (300 Pa) EI 90 S (300 Pa) Massiv Wand Normalbeton/Mauerwerk 200 x 200 mm – 200 x 200 mm – Mindeststärke 100 mm 1500 x 800 mm 1500 x 800 mm Mindestdichte 2200+/-200 kg /m³...

  • Seite 6: Einbausituationen

    Einbausituationen Einbausituationen und lieferbare Größen Sturz Wanddicke W = mind. 100 mm Wandeinbau: Umlaufenden Spalt mit Mineral- wolle ausstopfen (A1 DIN 4102) unmittelbar vor der Wand in Wänden Unter der Decke hängend Auf der Decke stehend Produktinformation – Brandschutzklappe Typ BKU...

  • Seite 7: Ermittlung Der Klappenlänge L Je Nach Ausführung Und Einbausituation

    Ermittlung der Klappenlänge L je nach Ausführung und Einbausituation (Standardlänge = 400 mm) Bedienseite Federrücklaufmotor Typ SFR Wand (massiv) Bedienseite ≥ 70 Handauslösung Leichte Trennwand ≥ 70 Bedienseite Federrücklaufmotor Typ BF W = Wanddicke der vorhandenen Wand bzw. leichter Trennwand ≥...

  • Seite 8: Abmessungen

    Abmessungen L=400 Ansicht A Ansicht B (Darstellung ohne Schutzkasten) Detail C Detail D Detail E Positionsbeschreibung Gehäuse aus Feuerschutzplattenmaterial 12 | Klappenblatt aus Feuerschutzplattenmaterial (40 mm bzw. 50 mm dick) (40 mm bzw. 50 mm dick) Anschlagleiste (40 x 20 mm) 17 | Aufschäumer Anschlagleistendichtung...

  • Seite 9: Mindestabstände Zwischen Den Bku´s In Massiven Wänden

    Mindestabstände zwischen den BKU´s in massiven Wänden Anordnung BKU mit vertikaler Achse direkt nebeneinander ohne Mindestabstand. Anordnung der Bedienseite, oben oder unten, egal. H max. y +4 H max. Anordnung BKU mit horizontaler Achse direkt nebeneinander ohne Mindestabstand. B max. y +4 B max.

  • Seite 10: Zusammenbau Der Bku´s Direkt Nebeneinander In Massiven Wänden

    Zusammenbau der BKU´s direkt nebeneinander in massiven Wänden Anordnung: Vertikale Achse 2 x H + 164 mm (Gehäuse 40 mm entspricht EI90S) Schnitt A-A 2 x H + 204 mm (Gehäuse 50 mm entspricht EI120S) Sturz Wand Bohrung Ø10 mm ≥...

  • Seite 11: Anordnung: Horizontale Achse

    Anordnung: Horizontale Achse 2 x B + 164 mm (Gehäuse 40 mm entspricht EI90S) 2 x B + 204 mm (Gehäuse 50 mm entspricht EI120S) Sechskantschraube Scheibe DIN 125 - A 8.4 BN 225 Einschlagmutter M8 DIN EN 24014 Sechskant M8 x 100 DIN 125_A 8,4 Sechskantschraube M8 + U-Scheibe...

  • Seite 12: Einbau In Wänden Aus Mauerwerk Oder Beton Ohne Abhängung

    Einbau in Wänden aus Mauerwerk oder Beton ohne Abhängung Bestimmungen für den Einbau Der Abstand zwischen den Gehäusewänden von Brandschutzklappen beträgt ca. 200 mm. Dehnungsausgleich Krafteinleitung in Wände Bei den nachfolgend aufgeführten Verwendungen von Die Brandschutzklappen in und direkt vor Wänden dürfen Brandschutzklappen, die beim Einbau mit Mineralwolle nur mit solchen Lüftungsleitungen verbunden sein, die nach ausgestopft werden, müssen diese beidseitig über brenn-...

  • Seite 13: Einbau Direkt Vor Einer Massivwand

    Brandschutzdübeln Typ KMU-F10. An massiven Klappen länge = 400 mm. Anzahl und Anordnung der Befestigungswinkel Typ WE Bitte beachten: Die genaue Dimensionierung und Anzahl der Befestigungswinkel WE werden nach BKU-Abmessung im Hause Strulik festgelegt! Produktinformation – Brandschutzklappe Typ BKU...

  • Seite 14: Einbau In Leichtbauwände

    Einbau in Leichtbauwände Einbau in Leichtbauwänden (mit Metallständer) ≥ 70 ≥ 70 Mineralwolle der Wand * L = 400 * L = 400 * Wenn L > 400 mm muss eine zusätzliche Abhängung berücksichtigt werden. Positionsbeschreibung Gehäuse von BKU (40 mm dick) 48 | Mineralwolle A1, DIN 4102 50 |...

  • Seite 15: Einbau In Metallständerwand (Bku Ei 90 S)

    Einbau in Metallständerwand (BKU EI 90 S) CW 50 B + 110 ± 10 ≥ 70 Detail D 2 x 12,5 2 x 12,5 UW50 UW 50 Mineralwolle A1, DIN 4102 Dichte mind. 100 kg/m Fixierung mit Spax-Schrauben* Bitte beachten: Bei ein- oder beidseitigem Anschluss von Lüftungsleitungen müssen diese über flexible Stutzen aus mindestens normal entflammbaren Baustoffen (Klasse B2 und DIN 4102) von mind.

  • Seite 16: Einbau Auf Der Decke Stehend

    Einbau auf der Decke stehend Kanalanschlussprofil Schnellbauschraube 4 x 40 Bitte beachten: Bei Anschluss direkt mit elastischen Stutzen muss das Gehäuse der BKU Brandschutzklappe entsprechend verlängert werden. Dies kann ab Werk geschehen oder aber auch durch den Anschluss einen bauseitigen Blechkanals erfolgen.

  • Seite 17: Einbau Unter Decken Hängend

    Detail B Sechskantschraube M8 x 65 + U-Scheibe DIN 125 M8 Deckenrahmen DR + Stahldübel M8 2 x 20 mm Insulfrax-Papier 5 mm dick Einbau unter Decken hängend Gehäuse aus Feuer- schutzplatten material (50 mm dick) Detail A (Seite 18) Elastischer Stutzen *Bitte beachten: Bei Anschluss direkt mit elastischen Stutzen muss das Gehäuse der BKU Brandschutzklappe entsprechend verlängert werden.

  • Seite 18: Dimensionierung Der Gewindestange

    106 | Gewindestange M8 bis M20 Bitte separat bestellen. je nach Dimensionierung (bauseits) Bitte beachten: Bitte Insulfrax-Papier und Befestigungswinkel Typ WE separat bestellen. Die genaue Dimensionierung und Anzahl der Befestigungswinkel WE werden je nach BKU-Abmessung im Hause Strulik festgelegt. Produktinformation – Brandschutzklappe Typ BKU...

  • Seite 19: Abhängung Und Gewichte

    Abhängung und Gewichte Brandschutzdübel zur Abhängung von Brandschutzklappen mit Zulassungsbescheid Z-21.1-47 Abhängung SDS2 KMu LF8 SDS DUO KMu F10 KMu F12 von M8 bis M12 F=220 N F=350 N F=500 N 2er-Gruppe 4er-Gruppe SDS2 Typ: P-K6L PQ-K6L U-Scheibe Mutter MB Kontermutter Gewindestange F=850 N...

  • Seite 20: Abhängung Der Brandschutzklappe Mit Kunkel-Brandschutzdübel - Gewichte

    Abhängung der Brandschutzklappe mit Kunkel-Brandschutzdübel – Gewichte Dimensionierung der Abhängung Die Gewichte der Brandschutzklappen sind den Tabellen das Gewicht der U-Traverse, der Gewindestangen und 1 bis 3 zu entnehmen. Zu einer fachgerechten Abhängung eventuelle Verkleidungen der Brandschutzklappen zu von Brandschutzklappen sind außer deren Gewichte auch berücksichtigen.
  • Seite 21 Gewichte in kg Tabelle 1: Gehäuse 40 mm dick, Klappenblatt 40 mm dick, L = 400 Höhe Breite B (mm) 200 250 300 350 400 450 500 550 600 650 700 750 800 900 1000 1100 1200 1300 1400 1500 (mm) 200 20,5 22,5 25,5 27,5 29 31,5 34 37 39,5 41 42,5 44,5 46,5 50,5 55,5 60,5 66,5...
  • Seite 22 Tabelle 2: Gehäuse 50 mm dick, Klappenblatt 40 mm dick, L = 400 ≥ 400 mm bis 600 mm (kein Klappenblattüberstand im Bereich der Decke) Höhe Breite B (mm) 200 250 300 350 400 450 500 550 600 650 700 750 800 900 1000 1100 1200 1300 1400 1500 (mm) 200 26,0 28,1 30,3 32,5 34,6 36,8 38,9 41,1 43,2 45,4 47,6 49,7 51,9 56,2 60,5 64,8 69,1 73,4 77,8...
  • Seite 23 Tabelle 3: Gehäuse 50 mm dick, Klappenblatt 50 mm dick, L = 400 Höhe Breite B (mm) 200 250 300 350 400 450 500 550 600 650 700 750 800 900 1000 1100 1200 1300 1400 1500 (mm) 200 26,3 28,6 30,8 33,0 35,3 37,5 39,8 42,0 44,3 46,5 48,8 51,0 53,2 57,7 62,2 66,7 71,2 75,7 80,2 84,7 250 28,7 31,1 33,4 35,8 38,1 40,5 42,8 45,2 47,5 49,9 52,2 54,6 57,0 61,7 66,4 71,1 75,8 80,5 85,2 89,9 300 31,1 33,5 36,0 38,4 40,9 43,4 45,8 48,3 50,8 53,2 55,6 58,1 60,6 65,5 70,5 75,4 80,3 85,2 90,2...

  • Seite 24: Bekleidete Abhänger - Abhängehöhe > 1,5 M, ≤ M12

    Bekleidete Abhänger – Abhängehöhe > 1,5 m, ≤ M12 Die Bemessung der unbekleideten Gewindestangen in Bezug auf 1,5 m lange Gewindestangen beträgt 40 mm. muss so erfolgen, dass die rechnerische Spannung von Abhängungen länger als 1,5 m sind wegen der größeren 6 N/mm2 nicht überschritten wird (bezieht sich auf eine Ausdehnung brandschutztechnisch zu ummanteln.

  • Seite 25: Bekleidete Abhänger - Abhängehöhe > 1,5 M Von M14 Bis M20

    Bekleidete Abhänger – Abhängehöhe > 1,5 m von M14 bis M20 Montageanleitung Die Abhängeverkleidungen bestehen aus Stahlblech rohr mit innerer feuerfester Auskleidung. Mittig ist eine mind. 21 mm große Bohrung zur Auf nahme der Gewindestange. Ab einer Abhängung von M14 kann die Verbindungsmuffe für zwei Gewindestangen nicht mehr im Betondecke Bereich der Abhängeverkleidung untergebracht werden,...

  • Seite 26: Schallleistungspegel Db (A) - Druckverlust Δp

    Schallleistungspegel dB (A) – Druckverlust Δp Auslegungsdiagramme 0,05 0,025 9 10 Luftgeschwindigkeit VE ζ = 2,0 1,5 1,2 1,0 0,8 0,6 0,5 0,4 0,15 Produktinformation – Brandschutzklappe Typ BKU...

  • Seite 27: Auslegungsdaten

    Auslegungsdaten 357 400 449 503 565 634 797 894 1003 1125 1262 1416 1500 0,016 0,021 0,028 0,032 0,036 0,041 0,047 0,053 0,060 0,068 0,076 0,086 0,097 0,110 0,123 0,139 0,147 1,200 1,090 1,020 0,960 0,900 0,810 0,750 0,700 0,660 0,600 0,560 0,530...

  • Seite 28: Klappenblattüberstände

    Klappenblattüberstände Technische Daten Typ BKU Länge (mm) Höhe (mm) Bedienungsseite (mm) Rückseite (mm) beidseitig glatt (ohne Kanalanschlussprofil) Produktinformation – Brandschutzklappe Typ BKU...

  • Seite 29: Federrücklaufmotor Typ Bf

    Federrücklaufmotor Typ BF Federrücklaufmotor inkl. thermoelektrischer Auslösevorrichtung Betriebszustand: Klappe in Stellung »AUF« Intern im Motor befindliche Endschalter Thermoelektrische Stellung der Klappenanzeige Auslösevorrichtung 2° (ZU) 88° (AUF) Brandschutz- klappe Typ BKU S1 S2 S3 S4 S5 S6 Anzeige »ZU« = S1 + S2 E-Motor auf Achse Anzeige »AUF«...

  • Seite 30: Federrücklaufmotor Typ Sfr

    Federrücklaufmotor Typ SFR Federrücklaufmotor inkl. thermoelektrischer Auslösevorrichtung Betriebszustand: Klappe in Stellung »AUF« Intern im Motor befindliche Endschalter Thermoelektrische Stellung der Klappenanzeige Auslösevorrichtung 2° (ZU) 88° (AUF) Brandschutz- klappe Typ BKU 21 22 23 24 25 26 Anzeige »ZU« = 21 + 22 E-Motor auf Achse Anzeige »AUF«...

  • Seite 31: Bestellbeispiel

    Technische Daten für kommunikationsfähigen Antrieb Typ SFR 1.90T SLC Technische Daten wie Typ SFR 1.90T, jedoch »kommuni- Kommunikationsgeräte mit der Bezeichnung SPMa–1F R kationsfähig«, d. h. Motorspannung und Kommunikation oder SPLM–4F sind erforderlich. Bitte separat bestellen. der Endlagen über 2-Draht SLC Technik. Entsprechende Bestellbeispiel B200 x H500 BK70...

  • Seite 32: Ausschreibungstext

    • Abmessungen: Höhe 200 – 800 mm, Breite 200 – 1500 mm • Thermische Auslösung über Schmelzlot 72°C Typ: BKU Fabrikat: Strulik GmbH Zubehör: • Elektrischer Antrieb 230V inkl. thermoelektrischer Auslösevorrichtung Typ: SFR 2.90T • Elektrischer Antrieb 230V inkl. thermoelektrischer Auslösevorrichtung Typ: BF 230T...
  • Seite 33 Notizen Produktinformation – Brandschutzklappe Typ BKU...
  • Seite 34 Notizen Produktinformation – Brandschutzklappe Typ BKU...
  • Seite 35 Notizen Produktinformation – Brandschutzklappe Typ BKU...
  • Seite 36 CE-konform gemäß europäischen Vorschriften Strulik GmbH Neesbacher Straße 15 65597 Hünfelden-Dauborn Telefon: 06438 / 839-0 Stand 03.2021 E-Mail: contact@strulik.com Technische Änderungen vorbehalten! Internet: www.strulik.com © 2021 Strulik GmbH...
