ifm Efector400 RP Montageanleitung
Inkrementale drehgeber
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ifm Efector400 RP
Inhaltszusammenfassung für ifm Efector400 RP

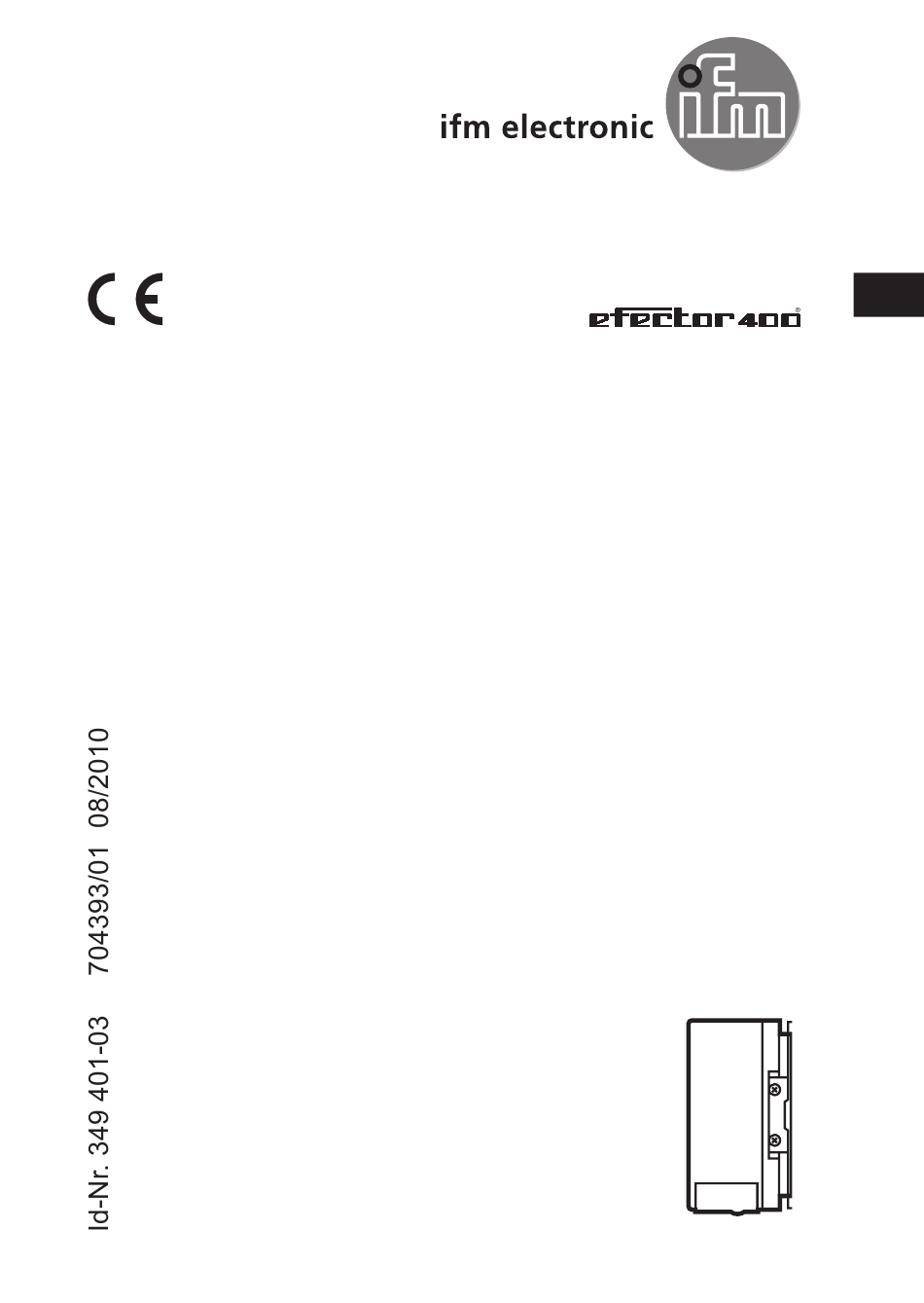

- Seite 1 Montageanleitung Inkrementale Drehgeber...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise ..............3 1.1 Verwendete Symbole..............3 2 Bestimmungsgemäße Verwendung..........4 3 Montage..................4 4 Elektrischer Anschluss..............5 4.1 Kabelanschluss ................. 5 4.2 Anschluss von Kabelgeräten ............. 5 5 Betrieb ..................6 5.1 Ausgangssignale ............... 6 6 Technische Daten ................. 6 7 Wartung, Instandsetzung, Entsorgung ......... -
Seite 3: Sicherheitshinweise
1 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet. • Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien. • Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch können zu Funktionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer Applikation führen. -
Seite 4: Bestimmungsgemäße Verwendung
2 Bestimmungsgemäße Verwendung Der Drehgeber wandelt Drehbewegungen in digitale Impulse. Durch die Aus- wertung der Impulse können Winkelpositionen, Längenmaße oder Drehzahlen ermittelt werden. • Versorgungsspannung und Auflösung laut Typaufkleber • max. Drehzahl mechanisch - Hohlwelle 20 mm: 6.000 U/min. - Hohlwelle 50 mm: 4.000 U/min. 3 Montage ►... -
Seite 5: Elektrischer Anschluss
4 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen. ► Anlage spannungsfrei schalten. 4.1 Kabelanschluss • Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 100 m (TTL Geräte RP1xxx), 300m (HTL Geräte RP6xxx). ►... -
Seite 6: Betrieb
5 Betrieb 5.1 Ausgangssignale 360° el. 90° el. 90° el. 0-Index 6 Technische Daten • Versorgungsspannung und Auflösung (Impulse pro Umdrehung / „pulses“) laut Typenschild. • Ausgänge (ohne U ) kurzschlussfest gegen U (TTL Geräte RP1xxx) und U (HTL Geräte RP6xxx) < 1 Minute. •... - Seite 7 Zulässige Arbeitstemperatur (T ), drehzahlabhängig, RP1xxx IP 64 T A [°C] n [min -1 ] 1000 2000 3000 4000 5000 6000 1: Hohlwelle 50 mm 2: Hohlwelle 20 mm Zulässige Arbeitstemperatur (T ), drehzahlabhängig, RP6xxx T A [°C] IP 64 10...30 V n [min -1 ] 1000...
-
Seite 8: Wartung, Instandsetzung, Entsorgung
7 Wartung, Instandsetzung, Entsorgung Der Betrieb des Gerätes ist wartungsfrei. Eine Instandsetzung des Gerätes ist nicht möglich. Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen. Technische Daten und weitere Informationen unter www.ifm.com → Select your country → Datenblatt-Suche...
