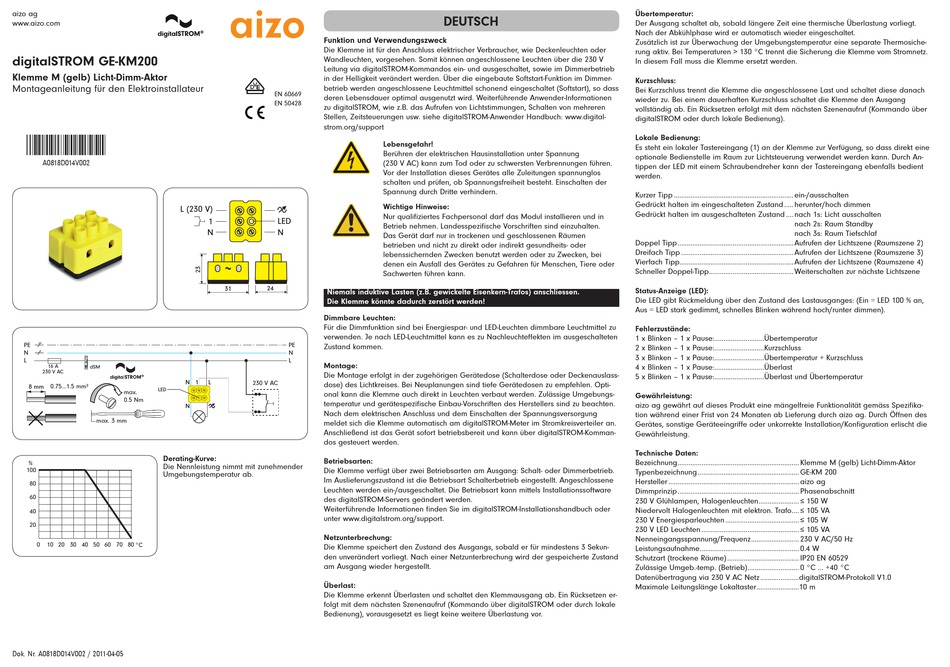

aizo digitalSTROM GE-KM200 Montageanleitung

aizo ag
www.aizo.com
digitalSTROM GE-KM200
Klemme M (gelb) Licht-Dimm-Aktor
Montageanleitung für den Elektroinstallateur
A0818D014V002
A0818D014V002
L (230 V)
PE
N
L
dSM
16 A dSM
230 V AC
N
8 mm 0.75...1.5 mm²
LED
max.
0.5 Nm
N
max. 3 mm
Derating-Kurve:
%
Die Nennleistung nimmt mit zunehmender
100
Umgebungstemperatur ab.
80
60
40
20
0 10 20 30 40 50 60 70 80 °C
Dok. Nr. A0818D014V002 / 2011-04-05
Funktion und Verwendungszweck
Die Klemme ist für den Anschluss elektrischer Verbraucher, wie Deckenleuchten oder
Wandleuchten, vorgesehen. Somit können angeschlossene Leuchten über die 230 V
Leitung via digitalSTROM-Kommandos ein- und ausgeschaltet, sowie im Dimmerbetrieb
in der Helligkeit verändert werden. Über die eingebaute Softstart-Funktion im Dimmer-
V
D E
betrieb werden angeschlossene Leuchtmittel schonend eingeschaltet (Softstart), so dass
EN 60669
deren Lebensdauer optimal ausgenutzt wird. Weiterführende Anwender-Informationen
EN 50428
zu digitalSTROM, wie z.B. das Aufrufen von Lichtstimmungen, Schalten von mehreren
Stellen, Zeitsteuerungen usw. siehe digitalSTROM-Anwender Handbuch: www.digital-
strom.org/support
1 LED
N N
31 24
Niemals induktive Lasten (z.B. gewickelte Eisenkern-Trafos) anschliessen.
Die Klemme könnte dadurch zerstört werden!
Dimmbare Leuchten:
Für die Dimmfunktion sind bei Energiespar- und LED-Leuchten dimmbare Leuchtmittel zu
verwenden. Je nach LED-Leuchtmittel kann es zu Nachleuchteffekten im ausgeschalteten
PE
Zustand kommen.
N
L
Montage:
Die Montage erfolgt in der zugehörigen Gerätedose (Schalterdose oder Deckenauslass-
1 L
230 V AC
dose) des Lichtkreises. Bei Neuplanungen sind tiefe Gerätedosen zu empfehlen. Opti-
onal kann die Klemme auch direkt in Leuchten verbaut werden. Zulässige Umgebungs-
temperatur und gerätespezifische Einbau-Vorschriften des Herstellers sind zu beachten.
Nach dem elektrischen Anschluss und dem Einschalten der Spannungsversorgung
meldet sich die Klemme automatisch am digitalSTROM-Meter im Stromkreisverteiler an.
Anschließend ist das Gerät sofort betriebsbereit und kann über digitalSTROM-Komman-
dos gesteuert werden.
Betriebsarten:
Die Klemme verfügt über zwei Betriebsarten am Ausgang: Schalt- oder Dimmerbetrieb.
Im Auslieferungszustand ist die Betriebsart Schalterbetrieb eingestellt. Angeschlossene
Leuchten werden ein-/ausgeschaltet. Die Betriebsart kann mittels Installationssoftware
des digitalSTROM-Servers geändert werden.
Weiterführende Informationen finden Sie im digitalSTROM-Installationshandbuch oder
unter www.digitalstrom.org/support.
Netzunterbrechung:
Die Klemme speichert den Zustand des Ausgangs, sobald er für mindestens 3 Sekun-
den unverändert vorliegt. Nach einer Netzunterbrechung wird der gespeicherte Zustand
am Ausgang wieder hergestellt.
Überlast:
Die Klemme erkennt Überlasten und schaltet den Klemmausgang ab. Ein Rücksetzen er-
folgt mit dem nächsten Szenenaufruf (Kommando über digitalSTROM oder durch lokale
Bedienung), vorausgesetzt es liegt keine weitere Überlastung vor.
DEUTSCH
Lebensgefahr!
Berühren der elektrischen Hausinstallation unter Spannung
(230 V AC) kann zum Tod oder zu schwersten Verbrennungen führen.
Vor der Installation dieses Gerätes alle Zuleitungen spannunglos
schalten und prüfen, ob Spannungsfreiheit besteht. Einschalten der
Spannung durch Dritte verhindern.
Wichtige Hinweise:
Nur qualifiziertes Fachpersonal darf das Modul installieren und in
Betrieb nehmen. Landesspezifische Vorschriften sind einzuhalten.
Das Gerät darf nur in trockenen und geschlossenen Räumen
betrieben und nicht zu direkt oder indirekt gesundheits- oder
lebenssichernden Zwecken benutzt werden oder zu Zwecken, bei
denen ein Ausfall des Gerätes zu Gefahren für Menschen, Tiere oder
Sachwerten führen kann.
Übertemperatur:
Der Ausgang schaltet ab, sobald längere Zeit eine thermische Überlastung vorliegt.
Nach der Abkühlphase wird er automatisch wieder eingeschaltet.
Zusätzlich ist zur Überwachung der Umgebungstemperatur eine separate Thermosiche-
rung aktiv. Bei Temperaturen > 130 °C trennt die Sicherung die Klemme vom Stromnetz.
In diesem Fall muss die Klemme ersetzt werden.
Kurzschluss:
Bei Kurzschluss trennt die Klemme die angeschlossene Last und schaltet diese danach
wieder zu. Bei einem dauerhaften Kurzschluss schaltet die Klemme den Ausgang
vollständig ab. Ein Rücksetzen erfolgt mit dem nächsten Szenenaufruf (Kommando über
digitalSTROM oder durch lokale Bedienung).
Lokale Bedienung:
Es steht ein lokaler Tastereingang (1) an der Klemme zur Verfügung, so dass direkt eine
optionale Bedienstelle im Raum zur Lichtsteuerung verwendet werden kann. Durch An-
tippen der LED mit einem Schraubendreher kann der Tastereingang ebenfalls bedient
werden.
Kurzer Tipp ................................................................. ein-/ausschalten
Gedrückt halten im eingeschalteten Zustand ..... herunter/hoch dimmen
Gedrückt halten im ausgeschalteten Zustand .... nach 1s: Licht ausschalten
nach 2s: Raum Standby
nach 3s: Raum Tiefschlaf
Doppel Tipp ............................................................... Aufrufen der Lichtszene (Raumszene 2)
Dreifach Tipp ............................................................. Aufrufen der Lichtszene (Raumszene 3)
Vierfach Tipp.............................................................. Aufrufen der Lichtszene (Raumszene 4)
Schneller Doppel-Tipp .............................................. Weiterschalten zur nächste Lichtszene
Status-Anzeige (LED):
Die LED gibt Rückmeldung über den Zustand des Lastausganges: (Ein = LED 100 % an,
Aus = LED stark gedimmt, schnelles Blinken während hoch/runter dimmen).
Fehlerzustände:
1 x Blinken – 1 x Pause:...........................Übertemperatur
2 x Blinken – 1 x Pause:...........................Kurzschluss
3 x Blinken – 1 x Pause:...........................Übertemperatur + Kurzschluss
4 x Blinken – 1 x Pause:...........................Überlast
5 x Blinken – 1 x Pause:...........................Überlast und Übertemperatur
Gewährleistung:
aizo ag gewährt auf dieses Produkt eine mängelfreie Funktionalität gemäss Spezifika-
tion während einer Frist von 24 Monaten ab Lieferung durch aizo ag. Durch Öffnen des
Gerätes, sonstige Geräteeingriffe oder unkorrekte Installation/Konfiguration erlischt die
Gewährleistung.
Technische Daten:
Bezeichnung .................................................................. Klemme M (gelb) Licht-Dimm-Aktor
Typenbezeichnung ....................................................... GE-KM 200
Hersteller ....................................................................... aizo ag
Dimmprinzip .................................................................. Phasenabschnitt
230 V Glühlampen, Halogenleuchten ...................... ≤ 150 W
Niedervolt Halogenleuchten mit elektron. Trafo .... ≤ 105 VA
230 V Energiesparleuchten ........................................ ≤ 105 W
230 V LED Leuchten ..................................................... ≤ 105 VA
Nenneingangsspannung/Frequenz .......................... 230 V AC/50 Hz
Leistungsaufnahme ...................................................... 0.4 W
Schutzart (trockene Räume) ....................................... IP20 EN 60529
Zulässige Umgeb.-temp. (Betrieb) ............................ 0 °C ... +40 °C
Datenübertragung via 230 V AC Netz .....................digitalSTROM-Protokoll V1.0
Maximale Leitungslänge Lokaltaster .......................10 m
