2.1 Optische Laufwerke
Entfernen Sie zuerst beide Seitenteile des
Gehäuses. Der Einbau der optischen
Laufwerke erfolgt vollständig ohne
Werkzeug und Schrauben.

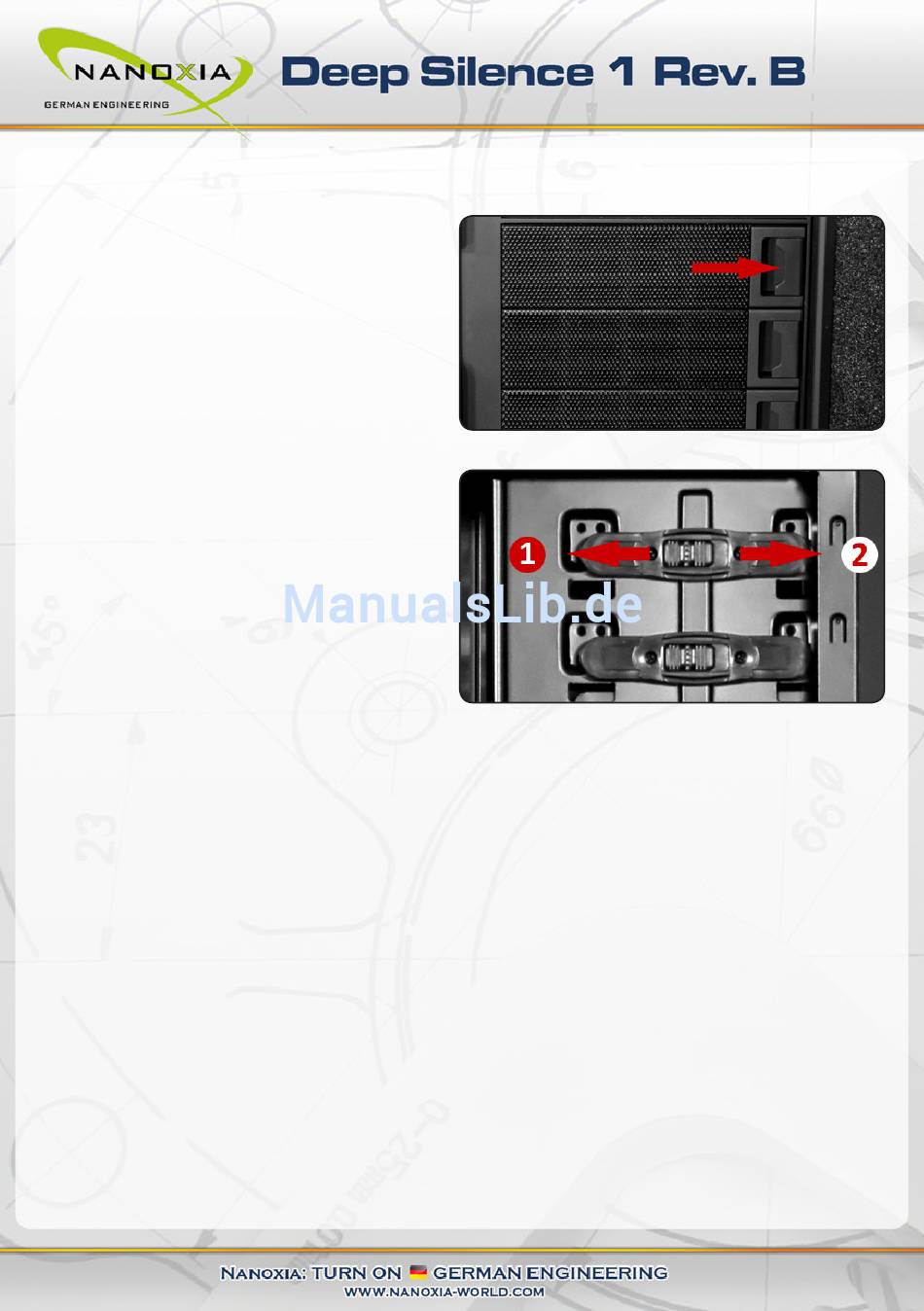

Entfernen Sie die 5,25" Blende, indem Sie
den seitlichen Kipphebel vorsichtig nach
vorne ziehen und die Blende dann
herausnehmen.
Lösen Sie bitte auf beiden Seiten die Arretie-
rung durch Ziehen des schwarzen Schiebers
nach hinten (1).
Schieben Sie das Laufwerk in die gewünschte
Position.
Arretieren Sie die Halterung, indem Sie den
Schieber wieder zurück in die Ausgangsposi-
tion schieben (2).

2.2 Nutzung des externen 3,5" Schachts

Wenn Sie z.B. einen 3,5" Card Reader o.ä. verbauen möchten, können Sie hierfür den internen
Adapterrahmen nutzen. Entfernen Sie zuerst die 5,25" Blende, wie in Punkt 2.1 beschrieben.
Öffnen Sie die beiden Schnellverschlüsse des untersten 5,25 Zoll Schachts und entnehmen Sie
den Einbaurahmen. Montieren Sie den Card Reader im Rahmen und setzen Sie dann Rahmen inkl.
Card Reader wieder in den Schacht ein. Arretieren Sie die Schnellverschlüsse. Am Ende setzen Sie
die im Lieferumfang enthaltene 3,5 Zoll Adapterblende vorsichtig vor den Card Reader.

3. Einbau der Festplatten

Im Deep Silence 1 Rev. B können Sie bis zu 14 Festplatten vibrationsenkoppelt montieren. Es
stehen bis zu 11 x 2,5"/3,5" Kombischächte zur Verfügung. Mitgeliefert wird der neu entworfene
6 x 2,5" Montagerahmen, der drei 3,5" Schächte zum Einbau benötigt. Durch die Verwendung des
5,25" auf 3,5" Adapters können sogar bis zu 15 Festplatten verbaut werden.
06
