II. Montageanleitung

1. Einbau des Mainboards

Im Deep Silence 1 Rev. B lassen sich XL-ATX, ATX, M-ATX und Mini-ITX Mainboards montieren.
Um einen möglichst problemlosen Einbau Ihres Mainboards zu gewährleisten, empfehlen wir
Ihnen folgende Vorgehensweise:

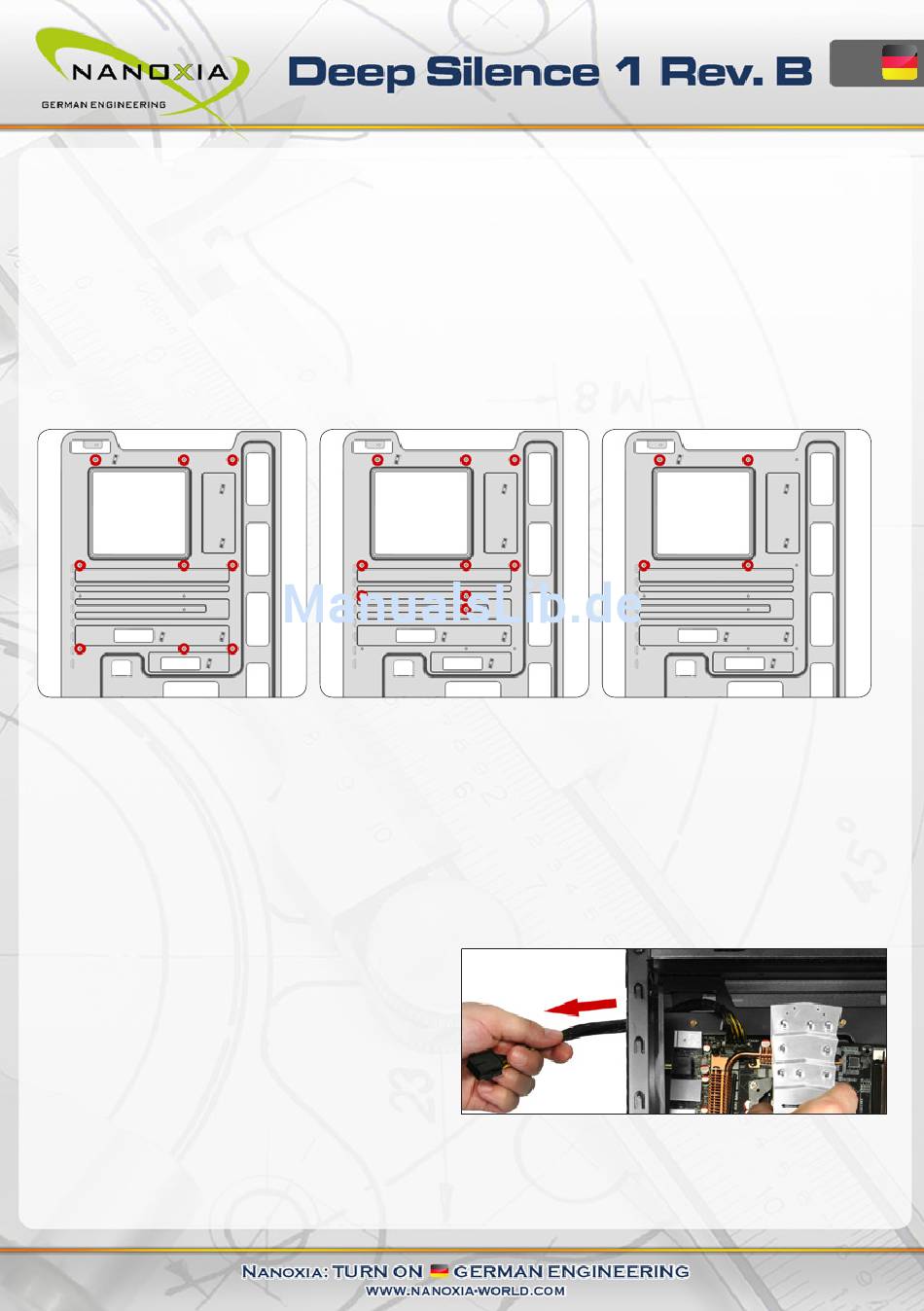

Entnehmen Sie bitte den Formfaktor Ihres Mainboards und dafür vorgesehene Gewindelöcher
den folgenden Abbildungen.
XL-ATX / ATX Mainboard Micro-ATX Mainboard Mini-ITX Mainboard
Bringen Sie die Abstandhalter gemäß Ihrem Mainboard-Formfaktor an. Befestigen Sie die
mitgelieferte EPS-Verlängerung an Ihrem Mainboard – diese bitte noch nicht mit dem Netzteil
verbinden.
Montieren Sie als Nächstes den CPU-Kühler – bei großvolumigen Kühlern kann die Befesti-
gung der EPS-Verlängerung nach der Montage schwierig sein. Setzen Sie das Mainboard nun
vorsichtig ins Gehäuse und fädeln Sie dabei die EPS-Verlängerung durch die dafür vorgesehene
Öffnung oben im Mainboardtray hindurch.
Verschrauben Sie dann das Mainboard mit
dem Mainboardträger. Nach dem Einbau des
Netzteiles können Sie die EPS-Verlängerung
auf der Rückseite des Mainboardträgers mit
dem EPS-Anschluss des Netzteils verbinden.

2. Einbau externer Laufwerke

Im Deep Silence 1 Rev. B können Sie bis zu drei externe Laufwerke montieren. Im Lieferumfang
ist zudem ein Adapterrahmen zum Einbau eines 3,5 Zoll Laufwerks enthalten.
