Seite 2: Inhaltsverzeichnis
5.1 Einbau eines Radiators oder einer Kompaktkühlung hinter der Gehäusefront ______07 6. Das I/O-Panel _____________________________________________________________08 7. Die Nanoxia RGB Rigid LED Leiste ____________________________________________08 7.1 Anschluss der Rigid LED Leiste an die Stromversorgung ________________________08 7.2 Betrieb der Nanoxia Rigid LED Leiste _______________________________________08 III. -
Seite 3: Einleitung

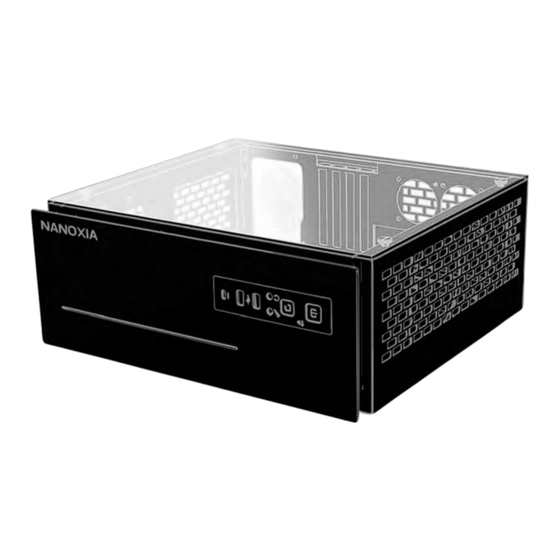

I Einleitung Wir beglückwünschen Sie zu Ihrem neuen Nanoxia Project S Midi. Wir sind davon überzeugt, dass Sie von Ihrem neuen PC- Gehäuse über viele Jahre hinweg begeistert sein werden. Unser Project S Midi ist ein besonders edles und hochwertiges HTPC-Gehäuse für Micro-ATX Mainboards. -
Seite 4: Montageanleitung
Sie in jedem Fall darauf, dass die Schublade auf Rollen ruht. Zur Installation empfiehlt es sich, diese zu fixieren. 1. Einbau des Mainboards Im Project S Midi lassen sich Micro-ATX und Mini-ITX Mainboards montieren. Um einen mög- lichst problemlosen Einbau Ihres Mainboards zu gewährleisten, empfehlen wir Ihnen folgende Vorgehensweise: Entnehmen Sie bitte den Formfaktor Ihres Mainboards und die dafür vorgesehene Gewindelö-... -
Seite 5: Einbaumöglichkeiten Der Festplatten
Netzteils verbinden. 2. Einbaumöglichkeiten der Festplatten Im Project S Midi können Sie bis zu 3 Festplatten montieren. Eine 3,5 Zoll HDD/SSD kann an der linken Gehäuseseite verschraubt werden, darüber hinaus stehen zwei einzelne Halterungen für 2,5 Zoll SSD zur Verfügung. -
Seite 6: Montage Von 2,5 Zoll Ssd
2.2 Montage von 2,5 Zoll SSD Das Project S Midi bietet zwei dedizierte Halterungen für 2,5 Zoll Laufwerke. Diese sind am Gehäuseboden verschraubt und können jederzeit einzeln entfernt werden, falls z.B. der Einbau einer langen VGA-Karte gewünscht wird. Die Laufwerke werden verschraubt, der Anschluss erfolgt hier von unten, um keine störenden Kabel im Sichtfeld zu haben. -
Seite 7: Montage Der Gehäuselüfter
4. Montage der Gehäuselüfter Im Project S Midi können bis zu fünf Gehäuselüfter installiert werden. Alle Luftansaugöffnungen des Project S Midi sind mit feinmaschigen, leicht zu reinigenden Staubfiltern versehen. Wir empfehlen Ihnen, diese regelmäßig zu säubern. 4.1 Lüfter in der Gehäusefront Ein 120 mm Lüfter kann hinter... -
Seite 8: Lüfter An Der Gehäuserückseite
4.3 Lüfter an der Gehäuserückseite An der Rückseite des Project S Midi stehen zwei Montageplätze für 60 mm Lüfter zur Verfügung. Zur Montage halten Sie die Lüfter bitte von innen an den Rahmen und verschrauben Sie diese von außen. Lüfter an der Rückseite sollten die Entlüftung unterstützen und die Luft aus dem Gehäuse befördern (rückwärtige Lüfterseite ist nach außen gerichtet). -
Seite 9: Das I/O-Panel
RGB-Farbwahl-Button 7. Die Nanoxia RGB Rigid LED Leiste Hinter der Front Ihres Project S Midi ist eine Nanoxia RGB Rigid LED Leiste vorinstalliert. Zur Farbauswahl der RGB-LED nutzen Sie bitte den RGB-Farbwahl-Button im I/O-Panel. 7.1 Anschluss der Rigid LED Leiste an die Stromversorgung Die Stromversorgung erfolgt über einen SATA-Stecker, der an das Netzteil angeschlossen wer-... -
Seite 10: Rechtliche Hinweise
Land. Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt. Nanoxia ist eine eingetragene Marke der PC-Cooling GmbH PC-Cooling GmbH Eichenallee 3... -
Seite 11: Kundenservice
Allgemeine Anfragen, Kommentare, Anregungen und ähnliches senden Sie bitte an: info@nanoxia-world.com Wir sind sicher, dass Sie viele Jahre zufrieden mit Ihrem Nanoxia Project S Midi sein werden und wünschen Ihnen viel Spaß mit Ihrem neuen Gehäuse. Ihr Nanoxia Support-Team...
