Elektronik - Robolift Compact Original Bedienungsanleitung

Elektronik

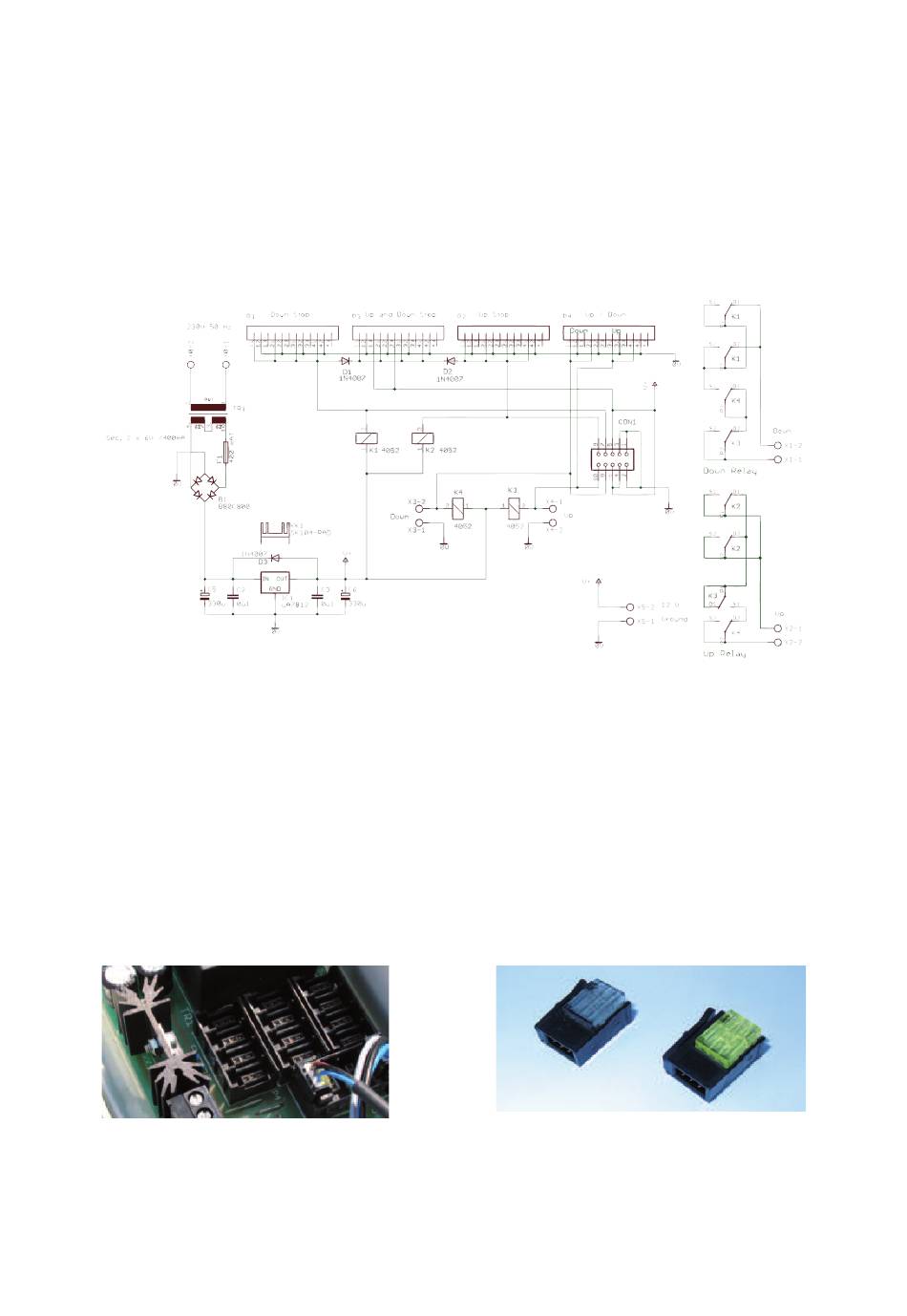

Schaltplan / Lift Control Platine 5V12:
Die Klemmen X3 und X4 dürfen wegen der Verwechselungsgefahr nicht verwendet
werden! Da sie gegenüber den 230V-Klemmen nicht kodiert sind. Verwenden Sie zur
Steuerung von „Auf" und „Ab" die dafür vorgesehenen Klemmen „P4".
Was unterscheidet die Platine 3V0 (Vorgängerversion) von der neuen 5V12?
Es kommt ein neues Fast-Stecker-System zum Einsatz. Siehe Abbildung. Es sind
weitere Befehlsleisten dazu gekommen: Notaus- und Auf-/ Ab-Kontakte. Es ist ein
weiterer 12Volt Anschluss auf der Platine. Ein neuer Kühlkörper kommt zum Ein-
satz.
Optional können Sie bei uns Steckverbinder zum Anschluss von Schaltern oder Sen-
soren als Zubehör kaufen. Die Stecker gibt es für verschiedene Kabel-Querschnitte.
P1
P2
P4
P3
Die Wannenklemmen-Funktionen:
P1 = Down-Stop
P2 = Up-Stop
P3 = Up-/ and Down-Stop (Notaus)
P4 = Up and Down-Start (2/2)
